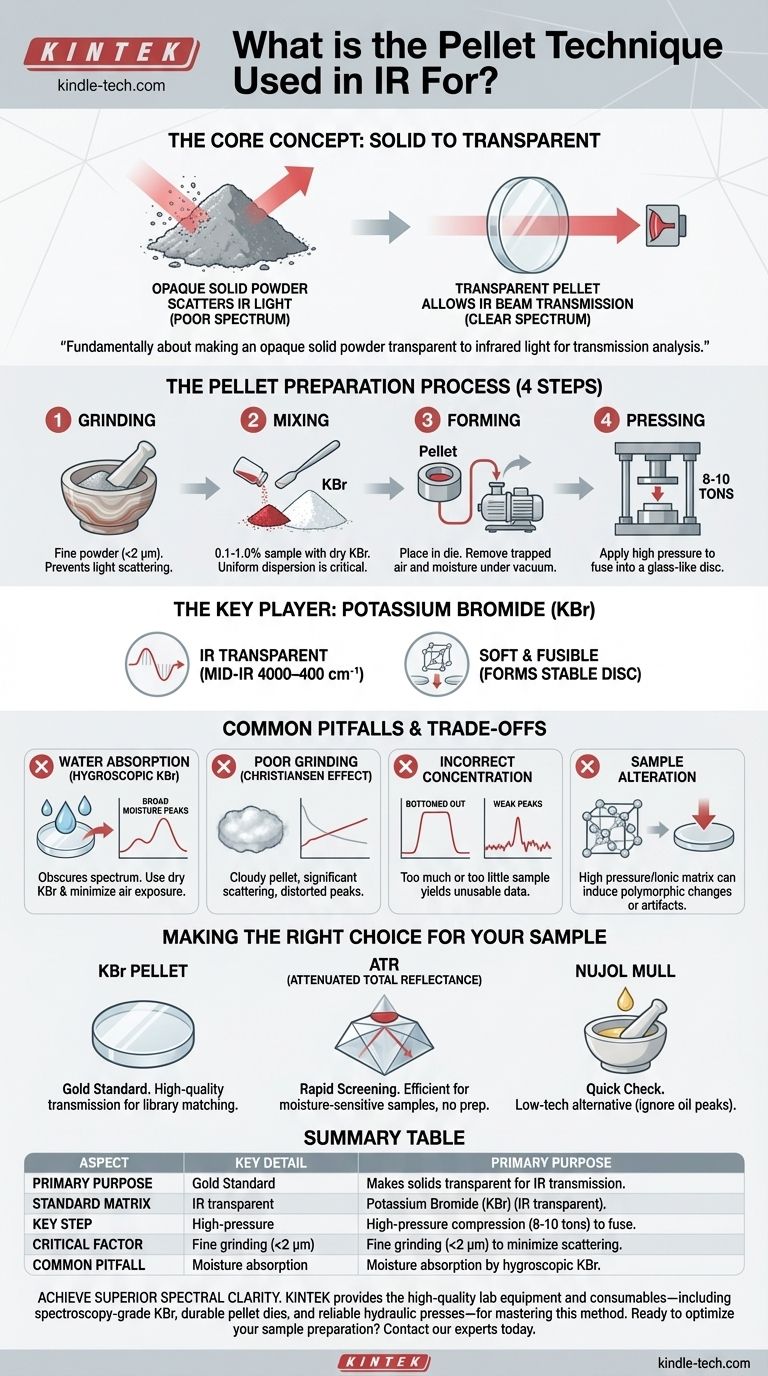

Irにおけるペレット法は何のために使用されますか？正確な分析のための、透明でクリアなサンプルの作成

赤外分光法（IR）において、ペレット法は固体サンプルを調製するための確立された手法です。その目的は、通常不透明で光を散乱させる固体サンプルを、IR光線が透過測定のために通過できる薄く半透明のディスクに変換することです。このディスクは、少量のサンプルを乾燥したIR透過性の塩（最も一般的には臭化カリウム（KBr））と混合し、高圧下で圧縮することによって作成されます。

KBrペレット法は、基本的に物理的な問題、すなわち不透明な固体粉末を赤外光に対して透明にすること、を解決するためのものです。これは、分析対象物を低濃度で塩の母体中に分散させることによって達成され、この母体は圧力下でガラス状のディスクに融合し、透過分析に適したものとなります。

固体サンプル分析の課題

粉末の持つ問題

IR分光法の最も一般的な形態である透過法では、赤外光線が分析対象物を直接通過する必要があります。固体サンプル、特に微粉末は、IR光の大部分を散乱させ、それが検出器に到達するのを妨げ、不鮮明または使用不可能なスペクトルをもたらします。

目標：光学的透明性

ペレット法は、サンプル粒子を屈折率が類似したマトリックス内に埋め込むことによって、この問題を克服します。細かく粉砕され、非常に高い圧力にさらされると、混合物は融合し、粒子境界での散乱を最小限に抑え、光が通過できるようにします。

臭化カリウム（KBr）の役割

臭化カリウム（KBr）がマトリックス材料として標準的に選ばれるのには、主に2つの理由があります。第一に、それは中赤外域の放射線（約4000 cm⁻¹から400 cm⁻¹）に対して透明であり、サンプルのスペクトルを妨害する独自の吸収ピークを持たないことを意味します。第二に、それは比較的柔らかい結晶性固体であり、圧力下で流動・融合して安定した透明なペレットを形成します。

ペレット調製プロセス

ステップ1：粉砕

サンプルとKBrの両方を、理想的にはめのうの乳鉢と乳棒を使用して、極めて細かい粉末に粉砕する必要があります。目標は、光の散乱を防ぐために、サンプルの粒子サイズを、使用するIR光の波長（通常は<2 µm）よりも小さくすることです。

ステップ2：混合

粉砕したサンプルのごく少量（通常は重量比で0.1%から1.0%）を、大量の乾燥した分光分析グレードのKBr粉末と徹底的に混合します。均一な分散は、高品質なスペクトルを得るために極めて重要です。

ステップ3：ペレットの形成

混合物を特殊なペレットダイに入れます。ダイはしばしば真空ラインに接続され、閉じ込められた空気、そしてより重要なこととして、スペクトルを不明瞭にする大気中の湿気を取り除きます。

ステップ4：加圧

油圧プレスを使用して、ダイに数トンの力（例：8〜10トン）をかけます。この巨大な圧力により、KBr混合物は固体でガラス状のディスクに融合し、透明または半透明になります。この完成したディスクをサンプルホルダーにセットし、分光計で分析することができます。

トレードオフと一般的な落とし穴の理解

最大の敵：水

KBrは吸湿性があり、空気中の水分を容易に吸収します。水は非常に強くブロードなIR吸収帯（約3400 cm⁻¹付近に広いピークと、1640 cm⁻¹付近にもう一つのピーク）を持ち、サンプルのピークを容易に覆い隠してしまいます。乾燥したKBrを使用し、空気への露出を最小限に抑えることが不可欠です。

不十分な粉砕と散乱効果

サンプルが十分に細かく粉砕されていない場合、結果として得られるペレットは曇って見えます。これは、スペクトル上でベースラインの傾き（高波数側で高く、低波数側で低い）として現れる大きな光の散乱を引き起こします。クリスティアンセン効果として知られるこの現象は、ピークの形状と強度を歪めます。

不適切なサンプル濃度

サンプルが多すぎると、吸収ピークが強すぎる（「底打ち」状態になり）、その周波数の光がほぼすべて吸収されてしまいます。逆に、サンプルが少なすぎると、ベースラインから区別するのが難しいノイズの多いスペクトルと弱いピークが得られます。

サンプルの変化の可能性

ペレット形成に使用される極めて高い圧力は、サンプルの結晶形（多形性）を変化させるなど、サンプルに変化を引き起こすことがあります。さらに、KBrマトリックスのイオン性は特定のサンプルと相互作用し、スペクトル上のアーチファクトやピーク位置のずれを引き起こす可能性があります。

サンプルに合った選択をする

IR分析のために固体を調製する場合、KBrペレット法は古典的な手法ですが、現代的な代替手段も存在します。あなたの選択は、目標と利用可能な機器によって異なります。

主な焦点が高品質な「教科書的な」透過スペクトルでライブラリ照合を行う場合： KBrペレット法は、注意深く実行されれば、クリーンでアーチファクトのないデータを生成するためのゴールドスタンダードであり続けます。
主な焦点が迅速なスクリーニングまたは湿気に敏感なサンプルの分析である場合： 減衰全反射（ATR）が最も効率的な選択肢です。これは、固体をATR結晶に押し付ける以外、ほとんどサンプル調製が不要だからです。
主な焦点がプレスやATRなしでの簡単な確認である場合： ヌジョールマル（鉱油中でサンプルを粉砕する）は実行可能な低技術の代替手段ですが、スペクトル中の油のC-H吸収ピークを特定し無視する準備が必要です。

結局のところ、各サンプル調製法の背後にある原理を理解することで、物理的な物質を明確で実用的なスペクトルデータに変換できるようになります。

IRにおけるペレット法は何のために使用されますか？正確な分析のための、透明でクリアなサンプルの作成

要約表：

側面	重要な詳細
主な目的	固体サンプルをIR光に対して透明にし、透過分析を可能にする。
標準マトリックス	臭化カリウム（KBr）、中赤外域で透明。
重要なステップ	混合物を融合させるための高圧圧縮（例：8〜10トン）。
決定的な要因	光の散乱を最小限に抑えるための微粉砕（<2 µm）。
一般的な落とし穴	吸湿性のKBrによる湿気の吸収がスペクトルを不明瞭にする。

あなたの研究室で優れたスペクトル明瞭度を実現しましょう。 KBrペレット法は、固体サンプルの信頼性の高いIR分析の基礎です。KINTEKは、この手法を習得するために必要な、高品質な実験装置と消耗品（分光分析グレードのKBr、耐久性のあるペレットダイ、信頼性の高い油圧プレスを含む）の提供を専門としています。当社の専門知識は、研究室が正確で再現性のある結果を得ることをサポートします。サンプル調製を最適化する準備はできましたか？今すぐ当社の専門家にご連絡いただき、お客様固有の要件についてご相談ください。
