管状炉の最高温度は何度ですか？研究室に合ったモデルを選ぶためのガイド

管状炉に単一の最高温度というものはありません。むしろ、最高温度は、加熱要素と断熱材に使用される材料、特にその特定の設計によって完全に決定されます。一般的な実験室用管状炉は最大1200°Cまで動作し、高温モデルは1800°Cに達することができ、非常に特殊なグラファイト発熱体炉は3000°Cもの高温を達成できます。

重要な点は、管状炉の温度限界は固定された特性ではなく、そのエンジニアリングの直接的な結果であるということです。「管状炉はどれくらいの高温になるか？」ではなく、「どの炉が、要求される温度に安全かつ確実に到達するように設計されているか？」が問題なのです。

管状炉の最高温度を決定する要因は何ですか？

炉はコンポーネントのシステムであり、その性能は最も弱いリンクによって制限されます。最高温度に関しては、加熱要素がほぼ常に主要な決定要因です。

加熱要素の重要な役割

加熱要素は炉の心臓部であり、電気エネルギーを熱に変換します。異なる材料は、温度能力と雰囲気要件が大きく異なります。

カンタル（FeCrAl）合金：これらは標準的な炉の主力です。堅牢で比較的安価であり、空気中でうまく機能し、通常、連続運転最高温度は1200°Cから1300°Cに達します。
炭化ケイ素（SiC）：より高い温度には、SiC発熱体が一般的な選択肢です。これらは空気中で動作し、1600°Cまで安定した性能を提供します。
二ケイ化モリブデン（MoSi₂）：これらの「スーパー」発熱体は、多くの高温実験室炉で使用されています。これらは非常に高い温度に素早く到達でき、空気中で1800°Cまで連続運転が可能です。
グラファイト：可能な限り最高の温度を達成するには、グラファイト発熱体が使用されます。ただし、これらは空気中で容易に酸化して燃焼します。したがって、グラファイト炉は、真空または不活性ガス雰囲気（アルゴンや窒素など）で動作させる必要があり、2200°Cから3000°Cの最高温度に達します。

炉の構造と断熱材

炉の本体は、発熱体によって生成される極度の熱を封じ込めることができる必要があります。高純度セラミックファイバー断熱材は、熱損失を防ぎ、外側のケーシングを保護するために使用されます。サンプルを保持するプロセスチューブ自体も温度制限があります（例：石英は約1100°Cに制限されますが、高純度アルミナは1700°C以上に対応できます）。

一般的な温度範囲とその用途

管状炉は、その温度範囲と意図された用途に基づいて、3つの一般的な層に分類できます。

標準炉（最大1200°C）

これらは、一般的な研究室で最も一般的で汎用性の高い炉です。FeCrAl発熱体を使用し、乾燥、バインダー焼却、一般的な熱処理、多くの材料の合成などの用途に最適です。

高温炉（1200°Cから1800°C）

これらの炉はSiCまたはMoSi₂発熱体に依存しています。これらは、高度なセラミックスの処理、金属粉末の焼結、特定の結晶の成長、および高温での材料試験に必要です。

超高温炉（1800°C以上）

これらは、グラファイトまたは耐火金属（タングステン、モリブデン）発熱体を使用する高度に特殊化されたシステムです。その使用は、グラファイト化、炭素繊維製造、航空宇宙用途の材料試験などの高度な研究および工業プロセスに限定されます。

トレードオフの理解

炉の選択は、性能と実用的な制約のバランスを取ることです。最高温度が高いほど常に優れているとは限りません。

コストと温度

最高温度とコストの間には、直接的かつ急峻な相関関係があります。特殊な発熱体、高度な断熱材、および制御された雰囲気（真空ポンプやガス制御装置など）に必要な複雑なシステムは、炉の価格を大幅に上昇させます。

動作雰囲気の制限

これは重要な落とし穴です。グラファイトやタングステンなどの発熱体は、高温で酸素によって破壊されます。プロセスに空気雰囲気が必要な場合、選択肢はMoSi₂、SiC、またはFeCrAl発熱体を使用する炉にすぐに限定され、実用的な最高温度は1800°C程度に制限されます。

定格温度と絶対最大温度

すべての炉には定格連続動作温度があります。炉を絶対最大限界で長時間運転することは、発熱体やその他のコンポーネントの寿命を大幅に縮めるため、好ましくありません。信頼性と寿命のためには、定格連続温度が、必要なプロセス温度よりも少なくとも50〜100°C高い炉を選択してください。

目標に合った適切な選択をする

選択は、可能な限り最高の数値を達成することではなく、プロセスの特定の要件に基づいてください。

一般的な実験作業や1200°C未満のアニーリングが主な目的の場合：FeCrAl（カンタル）発熱体を使用した標準炉が最も費用対効果が高く、信頼性の高い選択肢です。
1800°Cまでの高度なセラミックスや合金の処理が主な目的の場合：炭化ケイ素（SiC）または二ケイ化モリブデン（MoSi₂）発熱体を使用した高温炉に投資する必要があります。
1800°Cを超える極端な温度を必要とする研究が主な目的の場合：真空または不活性雰囲気下で動作する特殊なグラファイトまたはタングステン炉が唯一の選択肢です。

最終的に、適切な炉を選択することは、ツールの定義された機能を特定の処理ニーズに合わせることです。

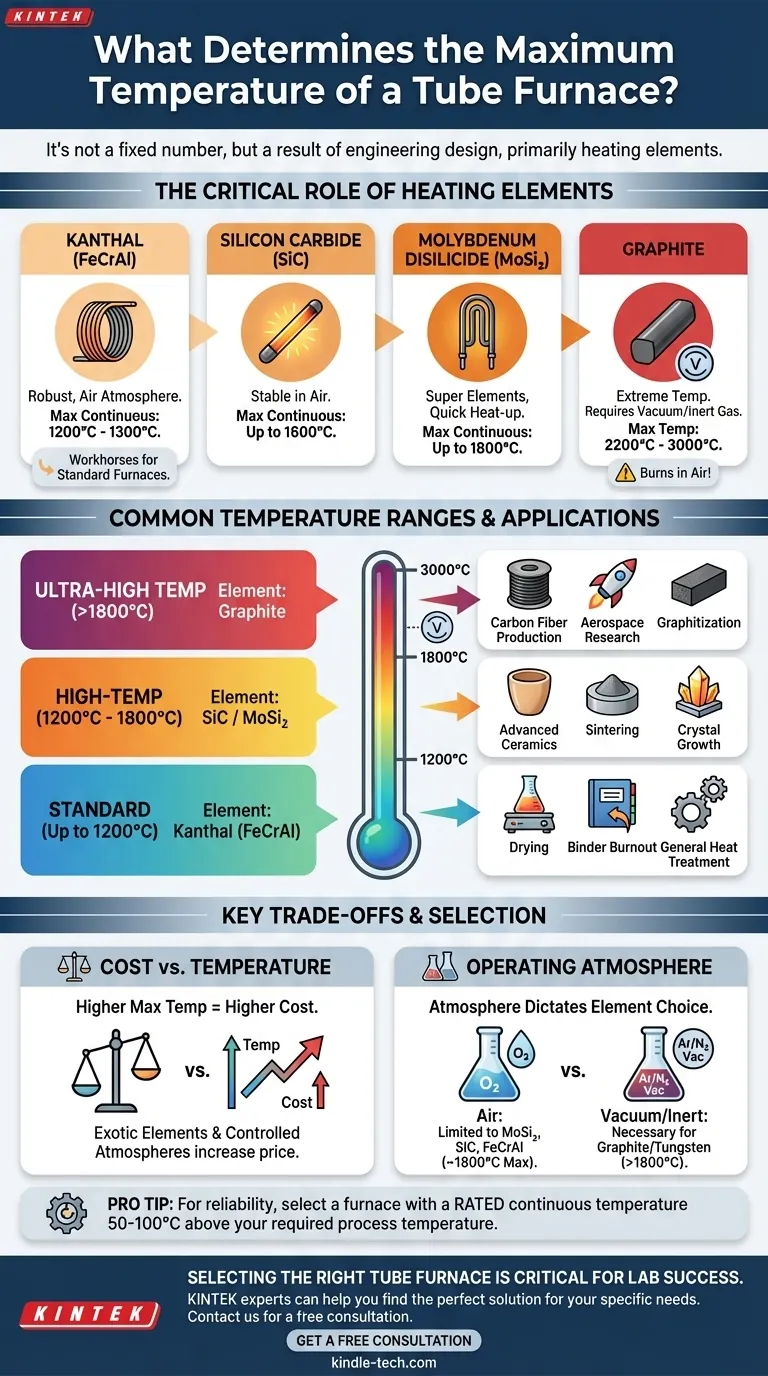

概要表：

温度範囲	発熱体	代表的な用途
最大1200°C	カンタル（FeCrAl）	乾燥、バインダー焼却、一般的な熱処理
1200°Cから1800°C	炭化ケイ素（SiC）/二ケイ化モリブデン（MoSi₂）	高度なセラミックス、焼結、結晶成長
1800°C以上	グラファイト（不活性/真空雰囲気が必要）	グラファイト化、炭素繊維、航空宇宙研究

適切な管状炉の選択は、研究室の成功にとって重要です。KINTEKは、お客様の特定の温度および用途要件に合わせた高品質の実験装置、管状炉の提供を専門としています。当社の専門家は、温度、コスト、雰囲気のトレードオフを乗り越え、研究または生産ニーズに最適なソリューションを見つけるお手伝いをいたします。今すぐお問い合わせください、お客様の研究室が信頼性の高い高性能な機器を手に入れるために。
