要するに、電子ビーム誘起堆積法（EBID）は、3次元ナノ構造を表面上に直接作製するために使用される高精度なアディティブ・マニュファクチャリング技術です。これはナノスケールの3Dプリンターのように機能し、精密に集束された電子ビームを使用して前駆体ガスを分解することにより構造を「描画」します。これは、固体材料を蒸発させて表面全体をコーティングする、より一般的な大面積コーティング法である電子ビーム蒸着法とは根本的に異なります。
決定的な違いは、EBIDは集束された電子ビームで前駆体ガスを分解して構造を「描画」するのに対し、電子ビーム蒸着法は固体材料を蒸発させて表面をコーティングする点です。EBIDは、ナノスケールでのプロトタイピングと作製において比類のない精度を提供します。
EBIDの仕組み：ダイレクト・ライト・メカニズム
EBIDプロセスは通常、走査型電子顕微鏡（SEM）または同様の電子ビーム装置の真空チャンバー内で行われます。これにより、イメージングと作製を同時に行うことができます。
前駆体ガスの導入
化学的前駆体、通常は気体の有機金属化合物が、高真空チャンバーに導入されます。このガスは、基板表面に非常に近い位置に配置された細い針を介して供給されます。
ガス分子は広がり、基板上に一時的に吸着（付着）し、薄く移動可能な層を形成します。
集束電子ビーム
顕微鏡の電子機器によって精密に制御された、高度に集束された電子ビームが、基板上の特定の点に向けられます。このビームが堆積プロセスの「ペン」として機能します。
堆積メカニズム
電子ビームが吸着した前駆体ガス分子と相互作用すると、エネルギーが伝達されます。このエネルギーが分子内の化学結合を切断します。
この解離として知られるプロセスにより、分子は揮発性（気体）成分と不揮発性（固体）成分に分離されます。揮発性の部分は真空システムによって排気されますが、固体の不揮発性材料は、ビームが集束されたまさにその場所に基板上に堆積したまま残ります。
ビームを表面上で走査することにより、複雑な2Dおよび3D構造を層ごとに構築できます。
EBIDの主な特徴
EBIDの核となる特性を理解することは、特定のタスクに適したツールであるかどうかを知るために不可欠です。
比類のない空間分解能
プロセスが精密に集束された電子ビームによって駆動されるため、EBIDは寸法がナノメートルの範囲にある微細構造を作成できます。これにより、ナノテクノロジーの研究開発のための強力なツールとなります。
真の3Dナノファブリケーション
多くのリソグラフィ技術が平面であるのに対し、EBIDはアディティブなダイレクト・ライト・プロセスです。ピラー、ワイヤー、コイルなど、高いアスペクト比を持つ複雑な三次元構造を構築するために使用できます。
材料の多様性
堆積される材料の特性は、使用される前駆体ガスによって決まります。白金、タングステン、金などの金属、二酸化ケイ素などの絶縁体、炭素などの導体を含む、幅広い材料を堆積させることができます。
トレードオフと制限の理解
強力ではありますが、EBIDは万能の解決策ではありません。その独自の特性には、他の堆積方法と比較して大きなトレードオフが伴います。
プロセスの速度とスループット
EBIDは本質的に遅い逐次プロセスです。構造を一点ずつ構築するため、大量生産や大面積のコーティングには適していません。参考文献で説明されている電子ビーム蒸着法のような技術は、バッチ処理においてはるかに高速です。
堆積物の純度
EBIDの一般的な課題は、堆積材料の純度です。前駆体分子には炭素が含まれていることが多く、不完全な解離はかなりの炭素の共堆積につながる可能性があります。これは、最終的なナノ構造の電気的または機械的特性に悪影響を及ぼす可能性があります。
他の技術との比較
電子ビーム蒸着法やスパッタリングと比較して、EBIDは低スループット・高精度な技術です。これらの方法は、大面積にわたって均一で高純度の薄膜を作成するのに理想的ですが、EBIDは非常に小さなスケールでカスタムの複雑なジオメトリを作成するのに優れています。
アプリケーションでEBIDを選択するタイミング
適切な作製方法の選択は、最終的な目標に完全に依存します。
- ナノスケールデバイスの迅速なプロトタイピングまたは修理が主な焦点である場合： EBIDは、複雑なマスク工程なしに材料を必要な場所に正確に追加できるダイレクト・ライト機能により、理想的な選択肢です。
- 複雑な3Dナノ構造の作製が主な焦点である場合： EBIDは、他の方法では達成が難しいアディティブな制御レベルを提供するため、ナノプローブ、センサー、またはプラズモンデバイスの作成に最適です。
- 大面積にわたって高純度で均一な薄膜を作成することが主な焦点である場合： 高スループットと優れた膜品質のために設計された電子ビーム蒸着法やマグネトロンスパッタリングなどの技術を検討する必要があります。
結局のところ、EBIDは最小のスケールでカスタム構造を作成するための比類のない制御を提供する専門的なツールです。
要約表：
| 側面 | EBIDの特性 |
|---|---|
| プロセスタイプ | アディティブ、ダイレクト・ライト |
| 最適用途 | プロトタイピング、カスタム3Dナノ構造 |
| 分解能 | ナノメートルスケール |
| スループット | 低い（逐次プロセス） |
| 主な利点 | 比類のない3D制御とジオメトリの複雑さ |
| 一般的な制限 | 堆積物中の炭素汚染の可能性 |
カスタムナノ構造の作成やナノスケールデバイスのプロトタイピングが必要ですか？
KINTEKは、電子ビーム誘起堆積法（EBID）のような最先端技術を可能にするSEMシステムや関連技術を含む高度な実験装置の提供を専門としています。当社の専門知識は、ナノテクノロジーにおける特定のR&Dまたは作製目標に最適なツールを選択するのに役立ちます。
今すぐ専門家に連絡して、精密機器と消耗品でナノファブリケーションプロジェクトをどのようにサポートできるかをご相談ください。

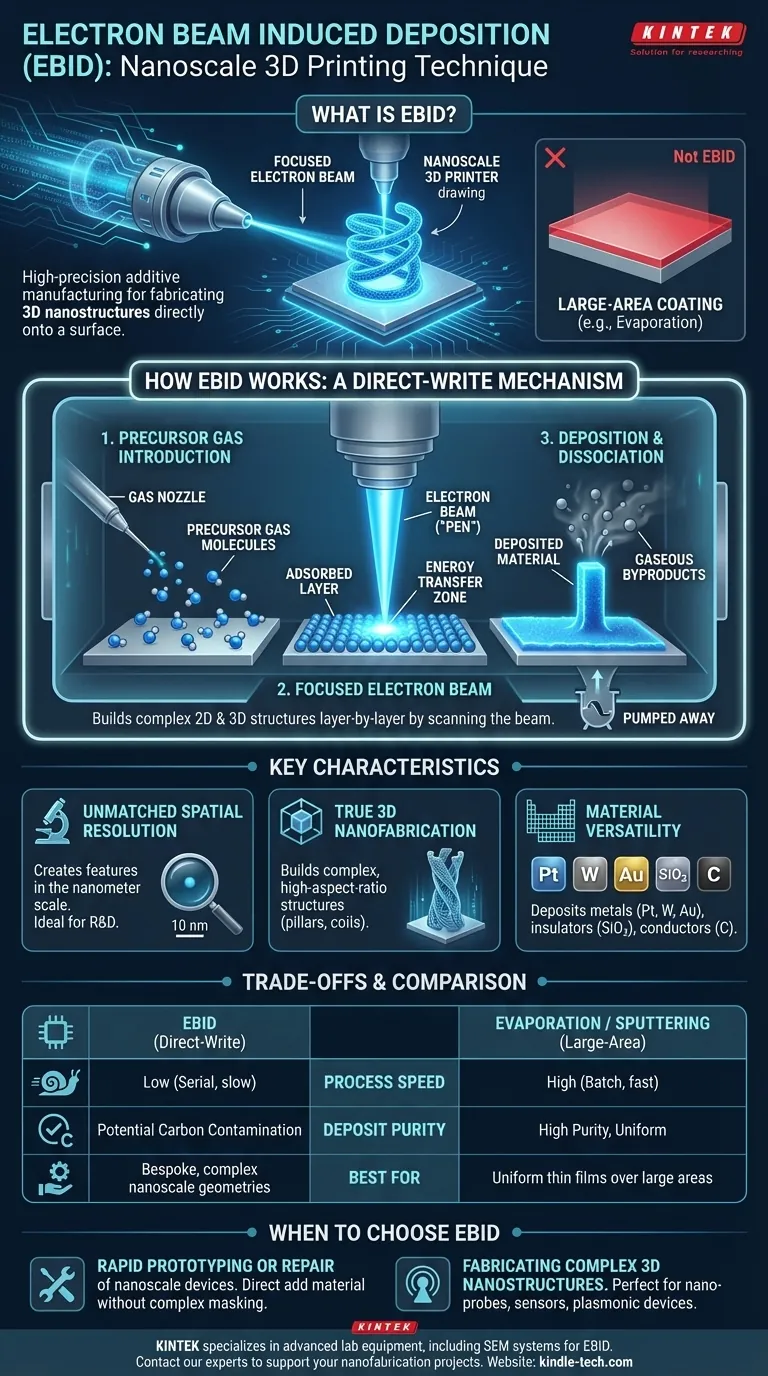

ビジュアルガイド
