スパッタリングとは？高品質薄膜成膜のキープロセスを解き明かす

スパッタリングは、化学や材料科学において、基板上に薄膜を堆積させるために用いられる物理的プロセスである。真空環境下で、固体のターゲット材料に高エネルギーの粒子（通常はアルゴンなどの不活性ガスのイオン）を衝突させる。これらのイオンがターゲットに衝突することで、ターゲットから原子や分子が放出され、近くの基板上に堆積し、薄く均一な膜が形成される。このプロセスは、優れた密着性、密度、均一性を持つ高品質のコーティングを製造できることから、半導体製造、光学、表面仕上げなどの産業で広く使用されている。

要点の説明

スパッタリングの定義:
- スパッタリングとは、固体ターゲットの表面に粒子（イオンまたは中性原子／分子）を衝突させ、表面付近の原子や分子が脱出するのに十分なエネルギーを得るプロセスである。
- この現象は真空条件下で起こるため、真空スパッタリングと呼ばれる。

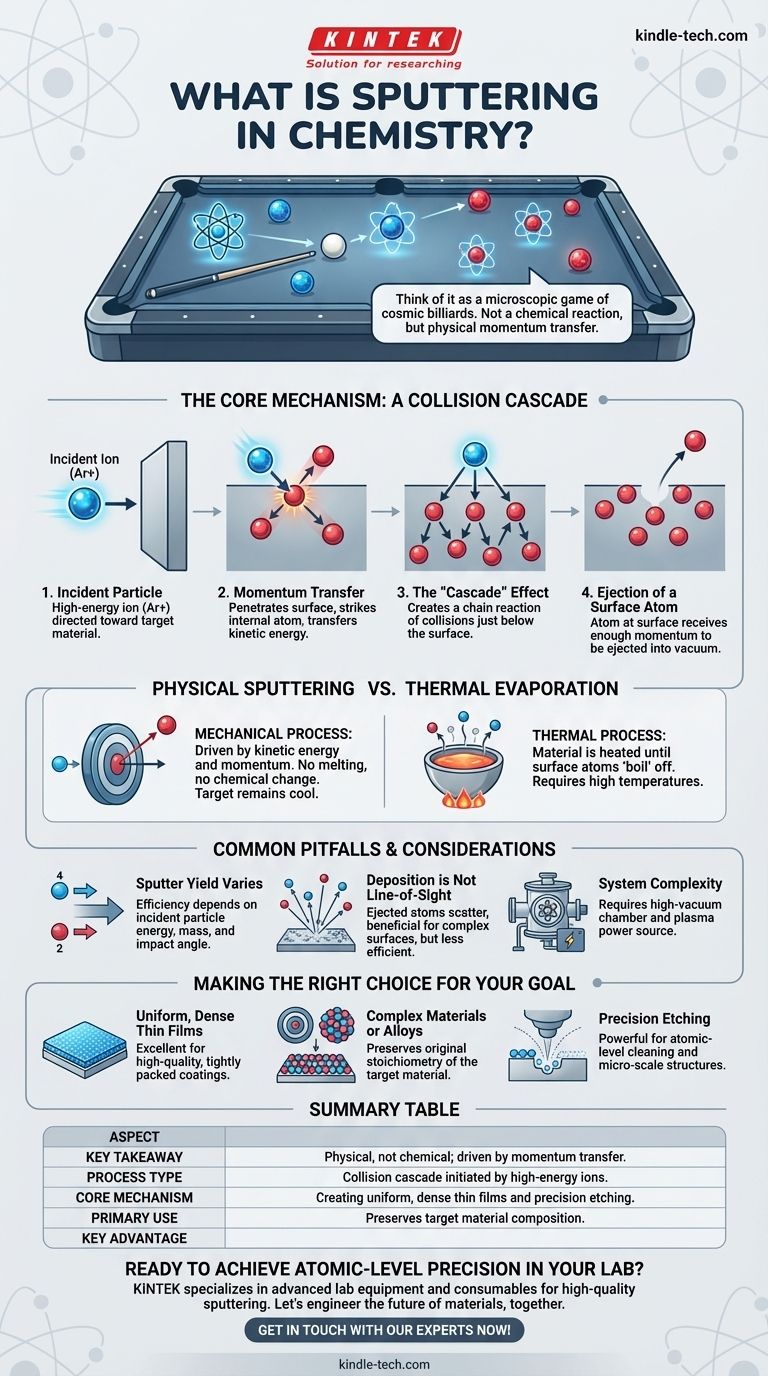

スパッタリングのメカニズム:
- 高エネルギー粒子（通常はアルゴンのような不活性ガスのイオン）を標的物質に向けて加速する。
- 衝突すると、エネルギーがターゲットの原子に伝達され、表面から放出される。
- 放出された原子や分子は直線状に移動し、基板上に堆積して薄膜を形成する。
スパッタリングの種類:
- 物理的スパッタリング:最も一般的なタイプで、入射イオンの運動量移動によってターゲット原子が放出される。
- その他、反応性スパッタリング、マグネトロンスパッタリング、イオンビームスパッタリングなどがあり、それぞれに用途や利点がある。
装置とプロセス:
- スパッタリングに必要な低圧環境を維持するためには、真空チャンバーが不可欠である。
- チャンバーには、ターゲット材料（カソード）とコーティングされる基板が収納されている。
- 不活性ガス（アルゴンなど）をチャンバー内に導入し、高電圧を印加してガスをイオン化する。
- 正電荷を帯びたイオンが負電荷を帯びたターゲットに向かって加速され、スパッタリングが起こる。
スパッタリングの応用:
- 半導体産業:集積回路やマイクロエレクトロニクスの薄膜蒸着に使用。
- 光学:反射防止膜、ミラー、光学フィルターの製造。
- 表面仕上げ:素材の耐久性と外観を向上させます。
- スペーステクノロジー:宇宙空間で自然に発生するスパッタリングは宇宙船の材料に影響を与えるが、制御されたスパッタリングは保護コーティングに使用される。
スパッタリングの利点:
- 均一性:均一性の高い薄膜が得られる。
- 密着性:フィルムと基材との強固な接着を実現します。
- 汎用性:金属、合金、セラミックスなど、幅広い材料を蒸着できる。
- 精度:膜厚と組成の精密なコントロールが可能。
課題と考察:
- 真空要件:真空を維持するために特別な装置を必要とし、運用コストが増加する。
- エネルギー消費:高エネルギー・プロセスはエネルギー集約的である。
- ターゲット侵食:ターゲット材が経年劣化するため、定期的な交換が必要。
他の薄膜蒸着法との比較:
- スパッタリングは物理的気相成長法（PVD）の一種で、蒸着法なども含まれる。
- 蒸着と比較して、スパッタリングは、特に複雑な材料に対して、より優れた密着性と均一性を提供する。

これらの重要なポイントを理解することで、現代技術におけるスパッタリングの重要性と、高品質の薄膜に依存する産業の発展におけるスパッタリングの役割を理解することができる。

総括表：

アスペクト	詳細
定義	高エネルギー粒子がターゲットから原子を放出し、薄膜を形成するプロセス。
メカニズム	イオン（アルゴンなど）をターゲットに衝突させ、原子を基板上に放出する。
種類	物理的スパッタリング、反応性スパッタリング、マグネトロン、イオンビームスパッタリング。
用途	半導体、光学、表面仕上げ、宇宙技術。
利点	均一性、強力な接着力、汎用性、精密性。
課題	真空要件、エネルギー消費、ターゲット侵食。
