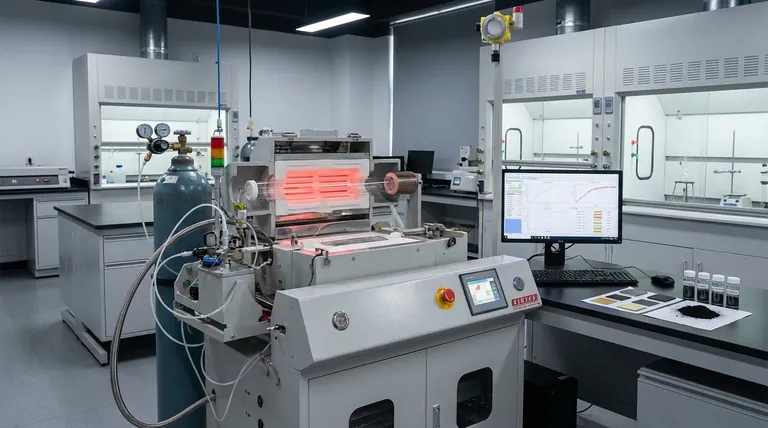

本質的に、カーボンナノチューブ（CNT）の化学気相成長法（CVD）は、CNTが表面上で原子ごとに「成長」する合成プロセスです。これは、炭素含有ガスを高温の真空チャンバーに導入し、そこでガスが分解され、炭素原子がCNTの管状構造に組み立てられるもので、多くの場合、金属触媒の助けを借ります。この方法は、高品質のカーボンナノ材料を製造するための最も一般的で強力な技術の1つです。
CVDがCNT合成の主要な方法となった核心的な理由は、その高い制御度です。他の方法とは異なり、CVDは均一で欠陥の少ないナノチューブの精密な製造を可能にし、高性能エレクトロニクスや産業用途向けの生産をスケールアップするのに独自に適しています。
CVDの基本的な仕組み
CVDを理解するには、それを微視的なスケールでの高度に制御された構築プロセスと考えるのが最善です。これは、制御された環境下での特定の化学反応に依存しています。
主要な要素
このプロセスには、炭素源、エネルギー源、触媒という3つの主要な構成要素が必要です。炭素源は揮発性の前駆体ガス（メタンやアセチレンなど）、エネルギーは通常、強烈な熱であり、触媒は基板上のナノ粒子金属（鉄やニッケルなど）で構成されます。
化学反応
反応チャンバー内では、高温が前駆体ガスの化学結合を切断するために必要なエネルギーを提供します。この熱分解により炭素原子が放出され、構築に利用可能になります。
触媒の役割
放出された炭素原子は金属触媒ナノ粒子に吸収されます。触媒が炭素で飽和すると、炭素原子は組織化された円筒形の格子構造で析出し始め、カーボンナノチューブの壁を形成します。
成長プロセス
ナノチューブは、より多くの炭素原子が触媒粒子を介して供給されるにつれて伸び続けます。ナノチューブの直径は、それが成長する触媒粒子のサイズによって直接制御され、驚くべき精度を可能にします。
CVDが主要な方法である理由
レーザーアブレーションやアーク放電などの他の方法も存在しますが、CVDはいくつかの明確な利点があるため、多くの現代のアプリケーションで好まれる選択肢となっています。
比類のない制御と品質
CVDの主な利点は制御です。温度、圧力、ガス流量を正確に管理することで、製造業者は一貫した直径、長さ、最小限の構造欠陥を持つCNTを製造できます。この高い品質は、エレクトロニクスやセンサーにおける要求の厳しいアプリケーションにとって不可欠です。
産業向けの拡張性
CVDプロセスは、他の方法と比較して、連続的な大量生産のために容易にスケールアップできます。この拡張性は、特に次世代リチウムイオン電池や先進複合材料での使用において、CNTに対する増大する市場需要を満たすために不可欠です。
合成の多様性
CVDには、熱CVD、プラズマCVD（PECVD）、ホットフィラメントCVDなど、多くのバリエーションがあります。各バリアントは異なる利点を提供し、研究者や製造業者が特定の種類のCNT（例：単層 vs 多層）を製造するために合成プロセスを調整することを可能にします。
トレードオフの理解
完璧な方法はありません。客観的であるということは、CVDに関連する課題を認識することを意味します。
プロセスの複雑さ
CVDを非常に強力にする高レベルの制御を達成するには、高度な装置が必要です。精密な条件（温度、真空、ガス純度）を維持することは、製造セットアップに複雑さとコストを追加します。
触媒汚染
このプロセスは金属触媒粒子に依存するため、これらの粒子が最終的なCNT製品に不純物として残ることがあります。これにより、合成後に追加の精製ステップが必要になることが多く、時間と費用が増加します。
高いエネルギー消費
最も一般的な形態である熱CVDは、しばしば700°Cを超える非常に高い温度を必要とします。これにより、プロセスはエネルギー集約的になり、生産の全体的なコストと環境への影響において重要な要因となる可能性があります。
目標に合わせた方法の選択
適切な合成アプローチの選択は、最終目標に完全に依存します。CVDは、高品質のナノ材料を作成するための強力で多用途なプラットフォームを提供します。
- 高純度研究およびエレクトロニクスが主な焦点である場合：CVDは、予測可能な電子性能に不可欠な均一で欠陥の少ないナノチューブを製造できるため、主要な選択肢です。
- 大規模な工業生産が主な焦点である場合：CVDは、品質と拡張性の最良のバランスを提供するため、バッテリー電極や先進ポリマー複合材料などの商業用途に最適です。
- 新規構造の探索が主な焦点である場合：さまざまなCVDタイプの多様性により、特定の、調整された特性を持つCNTを特殊なアプリケーション向けに作成するために、成長プロセスを微調整することができます。
最終的に、化学気相成長法を習得することは、次世代技術におけるカーボンナノチューブの可能性を最大限に引き出す鍵となります。
要約表：
| 側面 | CVDの利点 | 考慮事項 |
|---|---|---|
| 品質 | 均一で欠陥の少ないCNTを製造 | 高度な装置が必要 |
| 拡張性 | 大量の工業生産に適している | 高いエネルギー消費 |
| 多様性 | 調整されたCNTのための複数のバリアント（熱、PECVD） | 触媒汚染により精製が必要な場合がある |
| 用途適合性 | エレクトロニクス、バッテリー、複合材料に最適 | プロセスの複雑さがコストを増加させる |
