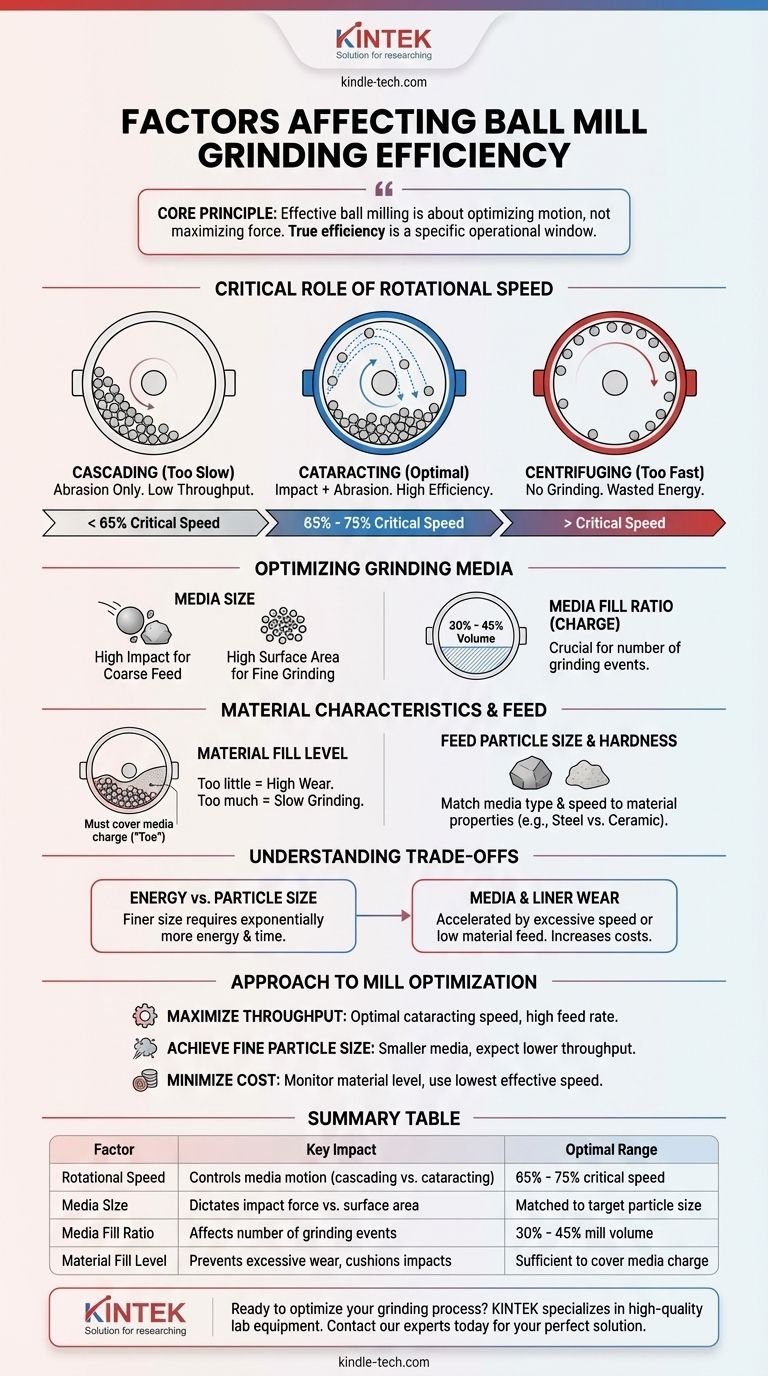

ボールミルの粉砕効率と性能は、機械的、操作的、材料的な要因の組み合わせに影響される。これらの要因には、ミルの回転速度、粉砕メディアのサイズと種類、粉砕される材料の物理的・化学的性質、ミルの充填率、ドラムの直径や長さ対直径比などの設計パラメータが含まれる。さらに、供給速度、粉砕機内での原料の滞留時間、粉砕された製品のタイムリーな除去などの要素が、粉砕効率全体を決定する上で重要な役割を果たします。これらの要因を理解し、最適化することで、生産性の向上と粒径の微細化につながります。

キーポイントの説明

1. 回転速度:

   • ボールミルの回転数は粉砕効率に大きく影響します。
   • 回転数が低すぎると、ボールが十分な高さに達せず、カスケードして効果的に原料に衝突しないことがある。
   • 回転数が高すぎると、ボールが遠心分離して粉砕効率が低下する可能性があります。
   • 最適な回転速度により、ボールは持ち上げられ、カスケードダウンし、粉砕に必要な衝撃力とせん断力を生み出します。

2. 粉砕メディアのサイズと種類:

   • 粉砕機に使用されるボールやビーズの大きさや種類は、粉砕効率に影響する。
   • 粗粉砕には大きなボールが効果的で、微粉砕には小さなボールが適している。
   • 粉砕メディアの密度と硬度も重要な役割を果たします。硬い材料はより効果的に粉砕できますが、粉砕機の摩耗が大きくなる可能性があります。

3. 材料特性:

   • 硬さ、もろさ、含水率など、被粉砕物の物理的・化学的特性は、粉砕プロセスに影響を与える。
   • 硬い材料は粉砕に多くのエネルギーを必要とし、脆い材料は衝撃で容易に破損する可能性がある。
   • 水分含有量は材料の流動性に影響し、目詰まりや粉砕効率の低下を招くことがある。

4. 充填率:

   • 充填率とは、粉砕機の容積に占める粉砕メディアの割合のことです。
   • 最適な充填率とは、粉砕機に過負荷をかけることなく、原料を効果的に粉砕するのに十分なメディアを確保することです。
   • 過充填は粉砕効率の低下とエネルギー消費量の増加につながり、過少充填は十分な粉砕作用が得られない可能性がある。

5. 粉砕機の設計パラメータ:

   • 粉砕ドラムの直径と長さの比（L:D比）は重要な設計要素です。
   • 最適なL:D比（通常1.56～1.64）は、粉砕作用とミル内での原料の滞留時間のバランスをとることで効率的な粉砕を可能にします。
   • 粉砕機内部の装甲表面の形状も、粉砕メディアの動きに影響を与え、粉砕プロセスに影響を与えます。

6. 供給速度と材料レベル:

   • 粉砕機への原料供給速度と容器内の原料レベルは、粉砕効率に影響します。
   • 供給量が一定であれば安定した粉砕が可能ですが、変動があると粉砕にムラが生じます。
   • ミル内の原料レベルを最適に保つことで、過負荷を防ぎ、粉砕メディアが自由に動くことができます。

7. 滞留時間:

   • 粉砕室内での原料の滞留時間は、目的の細かさを得るために非常に重要です。
   • 滞留時間が長いと、より完全な粉砕が可能になりますが、処理能力が低下する場合があります。
   • 滞留時間を短くすると、粒子が粗くなるが、粉砕機の処理能力は向上する。

8. 粉砕品のタイムリーな除去:

   • 過粉砕を防ぎ、最適な粉砕条件を維持するためには、粉砕された製品を粉砕機から効率的に除去することが不可欠です。
   • 製品除去の遅れは、エネルギー消費の増加と粉砕効率の低下につながる。

9. 添加剤の使用:

   • 添加剤は、粒子の表面エネルギーを低下させたり、粉砕助剤として作用することで、粉砕プロセスを向上させるために使用することができる。
   • これらの添加剤は、粒径をより細かくし、粉砕プロセスの全体的な効率を向上させるのに役立つ。

10. ローター回転数とタイプ（ビーズミル用）:

    • ビーズミルの場合、ローターの回転速度とタイプは、ビーズと粒子の衝突エネルギーと接触頻度を決定することにより、粉砕効率に影響を与える。
    • ローターの回転数を上げると粉砕率は上がるが、粉砕機の構成部品の磨耗が激しくなることがある。
    • 使用するローターのタイプも粉砕機内のエネルギー分布に影響を与え、最終的な粒子径に影響を与えます。

これらの要因を慎重に検討し、最適化することで、オペレーターはボールミルの粉砕効率と生産性を大幅に改善し、より高品質の粉砕製品と運転コストの削減につなげることができる。

総括表

因子	研削効率への影響
回転速度	ボールのカスケードと衝撃を決定。低すぎても高すぎても効率が低下する。
粉砕メディアのサイズ/タイプ	粗粉砕には大きなボール、微粉砕には小さなボール、硬度は摩耗と効率に影響します。
材料特性	硬度、もろさ、含水率は必要エネルギーと流動性に影響する。
充填率	最適な充填は効率的な粉砕を保証し、過充填/過少充填は効率を低下させる。
粉砕機の設計パラメータ	ドラム径とL:D比は滞留時間と粉砕作用のバランスをとる。
供給量と材料レベル	安定した供給量と最適な材料レベルにより、過負荷を防ぎ、安定した粉砕を実現します。
滞留時間	滞留時間が長いときめ細かさは向上するが、処理能力は低下する。
製品除去	適時の除去により、過粉砕を防ぎ、効率を維持します。
添加剤	表面エネルギーを低下させたり、より微細な粒子の助剤として作用することで、粉砕を促進します。
ロータースピードとタイプ	ロータータイプはエネルギー分布に影響します。
