Lpcvdはどのように機能しますか？高品質薄膜成膜ガイド

LPCVD（低圧化学気相成長法）は、基板、通常はシリコンウェハ上に非常に高品質な薄膜を成膜するために使用される製造プロセスです。高温かつ非常に低い圧力のチャンバーに反応ガスを導入することで機能します。熱がウェハ表面での化学反応を活性化し、優れた均一性と複雑な表面形状を完全に被覆する能力を持つ固体材料層を残します。

LPCVDは、優れた薄膜を作成するために真空環境を利用します。圧力を下げることで、ガス分子はより自由に移動し、成膜がガス輸送ではなく表面反応自体によって制御されることを保証します。これにより、このプロセスの特徴である比類のないコンフォーマリティが実現されます。

核心原理：ガス、熱、真空の組み合わせ

LPCVDを理解するには、その3つの必須要素の相互作用を認識することが必要です。各要素は、目的の膜特性を達成するために正確に制御されます。

真空（低圧）の役割

LPCVDの「低圧」という側面は、その最も重要な特徴です。プロセスチャンバーは真空に排気され、通常は10〜1000 mTorr（大気圧の約1000分の1）になります。

この低圧は、ガス分子の平均自由行程（分子が別の分子と衝突するまでに移動する平均距離）を大幅に増加させます。

気相での衝突が少ないため、反応分子は反応する前に、ウェハ表面の微細な溝や鋭い段差の奥深くまで拡散することができます。これがLPCVDの優れたコンフォーマリティの根本的な理由です。

高温の重要性

LPCVDは熱駆動プロセスです。ウェハは炉内で加熱され、通常は500°Cから900°Cの温度になります。

この高温は、前駆体ガス中の化学結合を切断し、ウェハ表面での成膜反応を促進するために必要な活性化エネルギーを提供します。

温度は、成膜速度や、応力や結晶粒構造などの膜の最終特性に直接影響するため、極めて高い精度で制御する必要があります。

前駆体ガス

前駆体ガスは、最終的な膜に必要な原子を含む化学的な「成分」です。これらは、目的の材料に基づいて慎重に選択されます。

一般的な例としては、以下が挙げられます。

ポリシリコン成膜用のシラン（SiH₄）
窒化シリコン（Si₃N₄）成膜用のジクロロシラン（SiH₂Cl₂）とアンモニア（NH₃）
二酸化シリコン（SiO₂）成膜用のTEOS（テトラエチルオルトケイ酸）

これらのガスは高温チャンバーに流入し、ウェハ表面に吸着して分解し、固体薄膜を形成します。一方、ガス状の副生成物は排気されます。

LPCVD反応炉内部のステップバイステップ

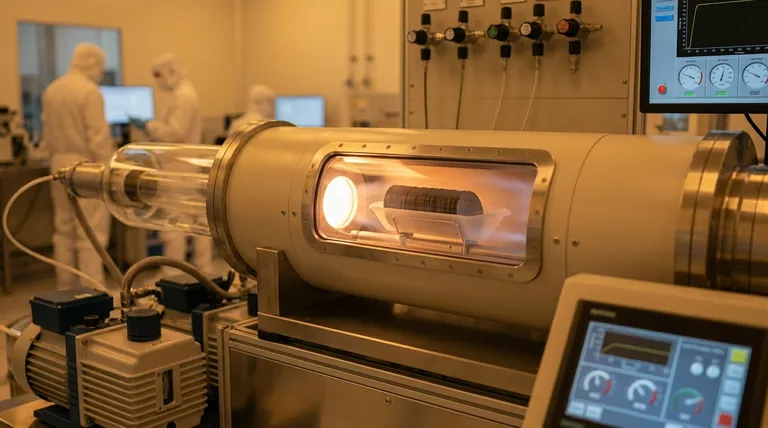

一般的なLPCVDプロセスは、多数のウェハを収容できる水平石英管炉で行われ、高い効率性を誇ります。

1. ロードと排気

ウェハは石英製の「ボート」に垂直に積載され、炉管の中央に押し込まれます。システムは密閉され、基本圧力まで排気されます。

2. 温度上昇と安定化

炉はウェハを正確なプロセス温度まで加熱します。システムはこの温度を維持し、バッチ内のすべてのウェハが熱的に安定し、均一であることを保証します。

3. ガス導入と成膜

前駆体ガスが制御された流量で管内に導入されます。化学反応は、ウェハを含むすべての高温表面で始まり、固体薄膜が成膜されます。

4. パージと冷却

目的の膜厚に達したら、前駆体ガスの供給を停止します。チャンバーは窒素（N₂）などの不活性ガスでパージされ、反応性の副生成物を除去します。その後、炉は冷却を開始します。

5. アンロード

安全な温度まで冷却された後、システムは大気圧に戻され、新しくコーティングされたウェハのボートが取り出されます。

トレードオフと限界の理解

LPCVDは強力ですが、すべての成膜ニーズに対する解決策ではありません。その主な限界は、その最大の強みの直接的な結果です。

高い熱バジェット

最も大きな欠点は、高い熱バジェット、つまり高温と長いプロセス時間の組み合わせです。

この熱は、低融点金属（アルミニウムなど）や、高温で拡散する可能性のある精密にドープされた領域など、以前に加工された構造を持つデバイスにとって問題となる可能性があります。このため、LPCVDはデバイス製造の初期段階に限定されることがよくあります。

遅い成膜速度

大気圧法（APCVD）と比較して、LPCVDは著しく遅いです。優先されるのは膜の品質とコンフォーマリティであり、純粋な速度ではありません。

膜応力

高温成膜は、膜に大きな内部応力を誘発する可能性があり、プロセス最適化によって適切に管理されない場合、ウェハの反りや膜のひび割れなどの問題を引き起こす可能性があります。

目標に合った適切な選択

成膜技術を選択するには、プロセスの能力を特定の目標と制約に合わせる必要があります。

複雑な3D構造（溝や高アスペクト比のフィーチャなど）のコーティングが主な焦点である場合：LPCVDは、その比類のないコンフォーマリティにより業界標準です。
温度に敏感な基板への成膜が主な焦点である場合：LPCVDの高い熱バジェットは大きな欠点です。プラズマ強化化学気相成長法（PECVD）が優れた選択肢となります。
単純な非コンフォーマル層のハイスループット成膜が主な焦点である場合：LPCVDは遅すぎ、複雑すぎることが多いため、APCVDのようなより単純な方法が費用対効果が高い場合があります。

これらの基本的なトレードオフを理解することで、高品質で信頼性の高い薄膜を達成するためにLPCVDが適切なツールであるかどうかを自信を持って判断できます。

要約表：

LPCVDコンポーネント	主な機能	代表的なパラメータ
真空（低圧）	優れたコンフォーマリティのためにガス分子の平均自由行程を増加させる	10 - 1000 mTorr
高温	表面化学反応のための活性化エネルギーを提供する	500°C - 900°C
前駆体ガス	薄膜形成のための原子を供給する（例：SiH₄、TEOS）	制御された流量
プロセス結果	優れたステップカバレッジと膜の均一性	効率的なバッチ処理
