最も基本的なレベルでは、ホットプレス機は、特定の時間、材料に精密な熱と圧力を加えることによって機能します。 この制御された力の組み合わせは、はんだを溶かして電子部品を接合する、接着剤を活性化して表面を積層する、または印刷されたデザインを布地やセラミックなどの基材に転写するなど、物理的または化学的な変化を引き起こすために使用されます。
ホットプレスは単なるヒーターとクランプではありません。材料の変形を制御するために設計された精密システムです。その有効性は、熱、圧力、時間を再現可能なサイクルで正確に管理する能力に由来し、工業生産から詳細なデザイン作業まであらゆることを可能にします。

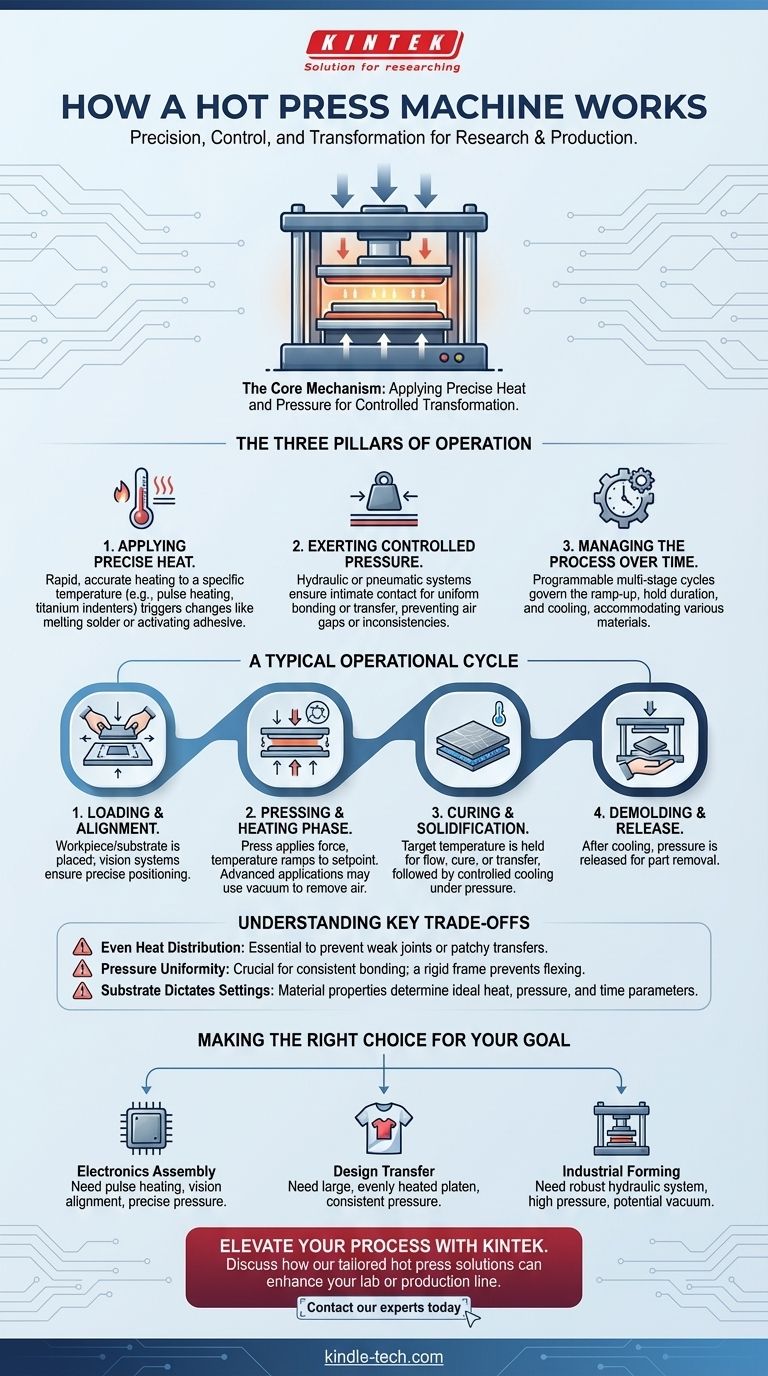

操作の3つの柱：熱、圧力、時間
ホットプレスは、3つの重要な変数をマスターすることによって機能します。機械の洗練度は、それらをどれだけうまく制御し、統合するかにかかっています。
精密な熱の適用
機械の主な機能は、ワークピースを特定の温度に加熱することです。これは、パルス加熱技術または特殊な発熱体を使用して達成されることがよくあります。
ハイエンドのプレス機では、チタンなどの材料で作られたインデンターを使用して、接触面全体に温度が完全に均一に分布するようにします。これにより、ホットスポットが防止され、結合または転写全体が成功します。
制御された圧力の印加
同時に、機械は力を加えます。これは通常、油圧システムによって駆動され、特定の動作のために圧縮空気が補完されることがよくあります。
圧力により、接合される部品間、または転写紙と基材との間の密着性が確保されます。適切に設計されたプレス機は、この圧力を均一に加えるため、一貫した結果を得るために不可欠です。
時間の経過に伴うプロセスの管理
プロセス全体は、電子制御システムによって管理されます。ユーザーは多段階サイクルをプログラムでき、温度の上昇速度、保持時間、および圧力の正確な持続時間を指定できます。
このプログラマビリティにより、単一の機械を、迅速な布地印刷から複雑な電子接合サイクルまで、非常に異なる材料やアプリケーションに合わせて構成できます。
典型的なサイクルがどのように展開するか
特定のステップはアプリケーションによって異なりますが、コアプロセスは機械の制御システムによって自動化された予測可能なシーケンスに従います。
ステップ1：積載と位置合わせ
ワークピース、基材、またはコンポーネントが機械に配置されます。電子機器の組み立てのような高精度な作業では、サイクルが始まる前にCCDビジョンシステムを使用して完璧な位置合わせを確保することがあります。
ステップ2：プレスと加熱フェーズ
プレスが閉じ、事前にプログラムされた量の圧力が加えられます。次に、発熱体が作動し、温度を目標設定点まで上昇させます。
積層のような高度なアプリケーションでは、機械はまず真空を作成してすべての空気と水分を除去し、次に正圧を加えて完璧な気泡のない結合を形成することがあります。
ステップ3：硬化と固化
目標温度に達すると、はんだが流れる、接着剤が硬化する、またはインクが転写されるように、一定時間保持されます。次に、機械は制御された冷却フェーズを開始し、結合が正しく固まるように圧力を維持したままにすることがよくあります。
ステップ4：脱型と解放
ワークピースが安全な温度まで冷却された後、機械はすべての圧力を解放して開きます。次に、完成した部品を取り出すことができます。
主要なトレードオフを理解する
最終製品の品質は、機械の精度に完全に依存します。これらの要因を理解することは、問題の診断と適切な機器の選択にとって非常に重要です。
均一な熱分布は不可欠
不均一に加熱されたプラテンは、故障の最も一般的な原因です。片側に弱い半田接合が生じたり、もう一方に色あせた斑点のあるデザイン転写が生じたりします。これが、材料の選択と発熱体の設計が最も重要である理由です。
圧力の均一性が一貫性を決定する
プレスが端よりも中央に多くの力を加えると、結合または転写は不均一になります。剛性のある、よく設計されたフレーム（多くの場合「4柱3プレート」構造）は、このたわみを防ぎ、均一な圧力を確保するために特別に設計されています。
基材が設定を決定する
普遍的な設定はありません。プレスされる材料の特性（厚さ、耐熱性、組成）によって、熱、圧力、時間の理想的な組み合わせが決まります。布地用の設定をセラミックタイルに使用すると失敗し、その逆も同様です。
目標に合った適切な選択をする
適切なホットプレスを選択するには、まず主要なアプリケーションを定義する必要があります。
- 主な焦点が電子機器の組み立て（はんだ付け）である場合： 急速な温度変化のためのパルス加熱、位置合わせのためのビジョンシステム、および非常に精密な圧力制御を備えた機械が必要です。
- 主な焦点がデザイン転写（布地、マグカップ）である場合： 大きく均一に加熱されたプラテンと、表面全体に一貫した均一な圧力を維持する能力を備えた機械が必要です。
- 主な焦点が工業成形または積層である場合： 高圧能力と完璧な結合のための真空システムを潜在的に備えた堅牢な油圧プレスが必要です。
これらのコア原則を理解することで、適切な機械を選択し、そのプロセスを習得して完璧な結果を得ることができます。
要約表：
| 主要変数 | プロセスにおける役割 | なぜ重要か |
|---|---|---|
| 熱 | 材料を特定の温度まで上昇させる。 | はんだの溶解や接着剤の活性化など、物理的/化学的変化を引き起こす。 |
| 圧力 | 密着性を確保するために力を加える。 | 表面全体に一貫した均一な結合または転写を作成する。 |
| 時間 | 加熱と冷却の持続時間を管理する。 | 完全な硬化、固化、および再現可能なプロセスサイクルを可能にする。 |
