マグネトロンスパッタリングで磁場が必要なのはなぜですか？成膜速度と膜質の向上

基本的に、マグネトロンスパッタリングにおける磁場は、スパッタリングされる材料（ターゲット）の表面近くで電子を閉じ込めるために使用されます。この閉じ込めにより、これらの電子がスパッタリングガス（アルゴンなど）をイオン化する確率が劇的に向上し、ターゲットをより効果的に衝突させる高密度なプラズマが生成されます。その結果、はるかに高速で、より効率的で、低温での成膜プロセスが実現します。

スパッタリングにおける根本的な課題は、ターゲット材料を効率的に侵食するのに十分なイオンを生成することです。磁場は「電子トラップ」として機能し、プラズマのエネルギーを最も必要な場所、つまりターゲットの真上に集中させることで、この問題を解決し、スパッタリングを低速・高圧のプロセスから高速かつ精密なプロセスへと変貌させます。

基本的な問題：単純なスパッタリングの非効率性

磁場の役割を理解するためには、まず磁場がない場合のスパッタリング（ダイオードスパッタリング）の限界を見る必要があります。

プラズマの役割

スパッタリングは、プラズマ、つまり超高温のイオン化されたガスを生成することによって機能します。このプラズマから生じる正電荷を帯びたイオン（通常はアルゴン（Ar+））は、電場によって加速され、負電荷を帯びたターゲットに衝突します。

この高エネルギーの衝突により、ターゲット材料から原子が物理的に叩き出されます。これらの放出された原子は真空チャンバーを通過し、基板上に薄膜として堆積します。

電子の無駄な経路

イオンがターゲットに衝突すると、ターゲット原子を叩き出すだけでなく、二次電子も叩き出します。単純なスパッタリングでは、これらの軽くてエネルギーの高い電子は、すぐに正の陽極（多くの場合チャンバー壁）に引き寄せられ、失われます。

その経路は短すぎて直接的であるため、有用ではありません。電子が中性のアルゴン原子と衝突してイオン化するのに十分な時間や長い経路がないため、プラズマを維持するプロセスは非常に非効率になります。

高圧の必要性

この非効率性を補うために、ダイオードスパッタリングでは比較的高いガス圧が必要です。チャンバー内のガス原子が多いほど、電子と原子の衝突の確率がわずかに高まります。

しかし、高圧は望ましくありません。これは、スパッタされた原子が基板に向かう途中で散乱する原因となり、成膜速度が低下し、最終的な膜の品質と密度が損なわれる可能性があります。

磁場はいかにして問題を解決するか

マグネトロンスパッタリングでは、通常、ターゲットの裏側に配置された永久磁石によって生成される戦略的な磁場が導入され、電子の挙動が根本的に変化します。

「電子トラップ」の生成

磁力線はターゲットから出て、その表面の前でループし、再びターゲットに入ります。ローレンツ力として知られる原理により、電子はこれらの磁力線に沿ってタイトならせん状の経路をたどることを強いられます。

電子は、ターゲット表面の近くの「磁気トンネル」または「レーストラック」領域に効果的に閉じ込められ、チャンバー壁へ直接逃げることができなくなります。

電子の経路長の増加

閉じ込められた電子は、数センチを直線的に移動する代わりに、らせん状に無限に回転することで、経路長が数メートルに延長されます。電子は物理的にターゲットの近くに留まりますが、総移動距離は数桁増加します。

イオン化効率の向上

この経路長の劇的な増加により、単一の電子がエネルギーを失う前に、数百または数千の中性アルゴン原子と衝突しイオン化する確率が大幅に高まります。

これにより、イオン化プロセスが劇的に強化されます。単一の二次電子が新しいイオンの連鎖反応を引き起こすことができるようになり、はるかに低い圧力でプラズマが自己維持できるようになります。

高密度で局在化されたプラズマの生成

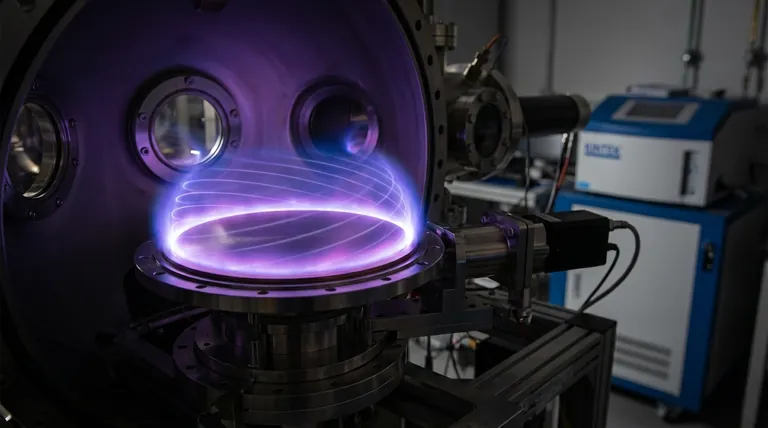

その結果、ターゲットの真上の「レーストラック」領域に非常に高密度で高強度のプラズマが集中します。これにより、ターゲット材料を衝突・スパッタリングするために必要な場所に大量のイオンが供給されることが保証されます。

マグネトロンスパッタリングの実用的な利点

この洗練されたソリューションは、単純なスパッタリングと比較していくつかの重要な実世界での利点をもたらします。

高い成膜速度

ターゲットに衝突するイオンの雲がはるかに高密度になるため、材料がはるかに高い速度で放出されます。マグネトロンスパッタリングの成膜速度は、単純なダイオードスパッタリングの10倍から100倍速くなる可能性があります。

低圧での動作

イオン化が非常に効率的であるため、プロセスをはるかに低いガス圧力（通常1〜10 mTorr）で実行できます。これにより、スパッタされた原子の「平均自由行程」が生まれ、衝突回数が少なく直接基板に到達できるようになり、より高品質で高密度の膜が得られます。

基板加熱の低減

電子をターゲットに閉じ込めることにより、マグネトロンは電子が基板に衝突して加熱するのを防ぎます。これは、ポリマー、プラスチック、または繊細な電子部品などの熱に敏感な材料に膜を成膜する上で極めて重要な利点です。

トレードオフと制限の理解

マグネトロン技術は強力ですが、独自の考慮事項がないわけではありません。

ターゲットの不均一なエロージョン（侵食）

プラズマは磁気の「レーストラック」に閉じ込められるため、侵食はその特定のゾーンでのみ発生します。これにより、ターゲット材料に深い溝ができ、中央部と外縁部が未使用のままになります。これはターゲット材料の実効利用率を低下させ、しばしば30〜40%に留まります。

システムの複雑さとコスト

ターゲットの裏側に磁石アセンブリを組み込み、適切な冷却を確保することは、単純なダイオードセットアップと比較して、スパッタリングシステムに機械的な複雑さとコストの層を追加します。

バランス型 vs. アンバランス型フィールド

磁場の形状は調整可能です。バランス型の磁場はプラズマをターゲットに非常にタイトに閉じ込め、成膜速度を最大化します。アンバランス型の磁場はプラズマの一部が基板に向かって広がることを許容し、これは成長中の膜を軽いイオン衝突によって緻密化させるために意図的に使用されることがあります。

目標に応じた適切な選択

マグネトロンを使用するかどうかの決定は、速度、品質、基板適合性に関する特定のアプリケーションのニーズに基づいています。

• 主な焦点が高い成膜速度である場合： 商業的に実行可能なスループットと迅速なコーティング時間を達成するためには、マグネトロンスパッタリングは不可欠です。
• 主な焦点が感度の高い基板のコーティングである場合： マグネトロンスパッタリングによる劇的に低い基板加熱は、極めて重要で実現を可能にする利点です。
• 主な焦点が高い膜純度と密度の達成である場合： マグネトロンによる低圧での動作能力は、ガスの取り込みを減らし、膜構造を改善します。
• 主な焦点が基本的な研究のための究極の単純さと低コストである場合： 単純なダイオードスパッタリングシステムで十分かもしれませんが、その重大な性能の限界を受け入れる必要があります。

最終的に、磁場はスパッタリングを、遅い力任せの方法から、現代の薄膜技術の精密で高効率な礎へと変貌させます。

要約表：

特徴	単純なスパッタリング（磁石なし）	マグネトロンスパッタリング（磁石あり）
成膜速度	低い	10〜100倍高い
動作圧力	高い（散乱の原因となる）	低い（1〜10 mTorr）
基板加熱	大きい	大幅に低減
膜質	密度の低い、欠陥の多い膜	高密度でより純粋な膜
ターゲット利用率	均一な侵食	約30〜40%（レーストラック侵食）
