スパッタリングプロセスでは、主にアルゴン（Ar）ガスが使用されます。 アルゴンはコストと有効性のバランスが取れているため最も一般的な選択肢ですが、ガスの選択は重要なプロセス変数です。ネオン、クリプトン、キセノンなどの他の希ガスは特定のターゲットに使用され、窒素や酸素などの反応性ガスは化合物膜を生成するために導入されます。
核となる原理は次のとおりです。スパッタリングは、ターゲットから原子を放出させる純粋な物理的衝突に依存します。したがって、理想的なガスは、材料と反応しないように化学的に不活性であり、最も効率的な運動量伝達を確保するためにその原子量がターゲットと一致している必要があります。

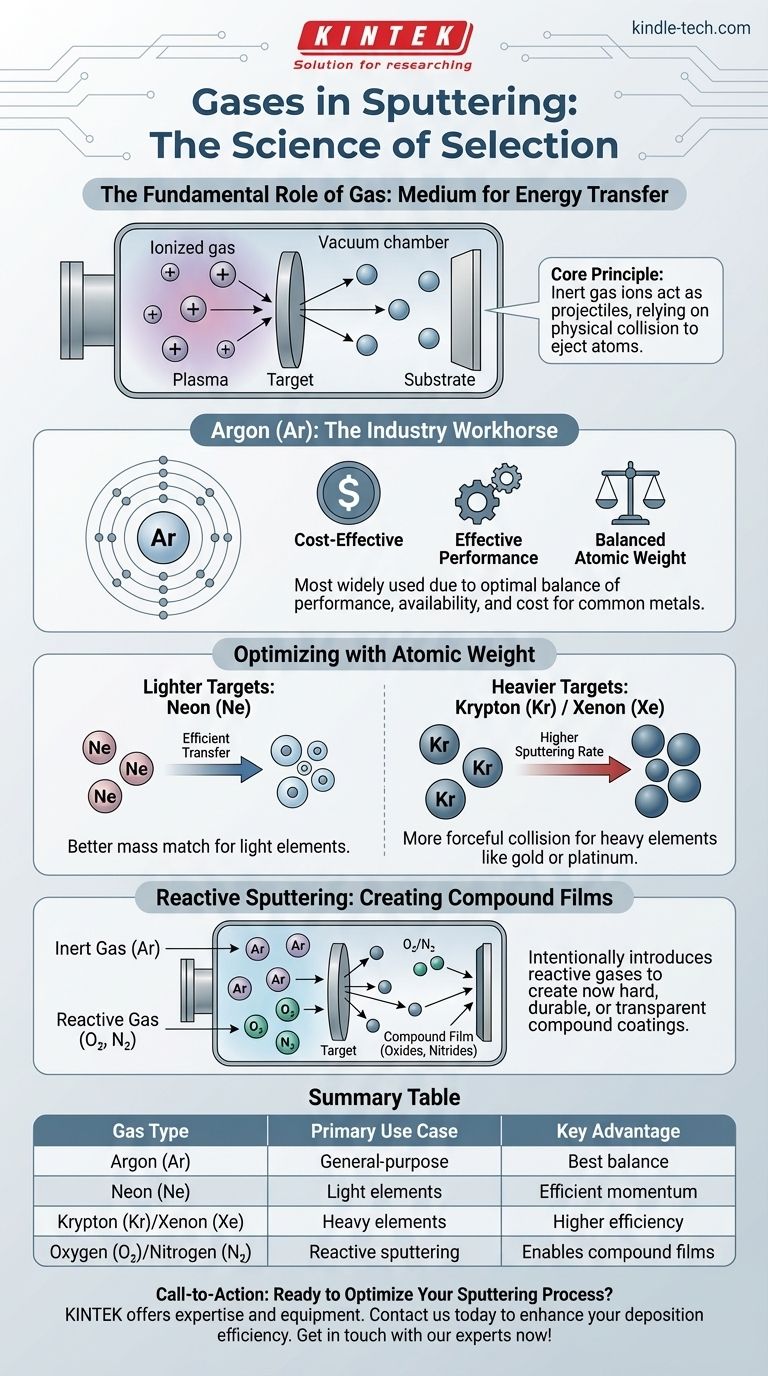

スパッタリングにおけるガスの基本的な役割
特定のガスが選択される理由を理解するには、まずその機能を理解する必要があります。ガスは主要なプロセスにおける反応物ではなく、エネルギー伝達の媒体です。
プラズマ環境の生成
スパッタリングプロセスは、低圧ガスを真空チャンバーに導入することから始まります。電場が印加され、ガス原子がイオン化され、電子が剥ぎ取られて正の電荷を帯びます。
このイオン化されたガス、イオン、自由電子の雲はプラズマとして知られています。
運動量伝達の原理
正に帯電したガス陽イオンは電場によって加速され、負に帯電した「ターゲット」（堆積させたい元の材料）に衝突します。
これを亜原子レベルのビリヤードゲームと考えてみてください。ガス陽イオンは手玉であり、ターゲット材料の原子はビリヤードボールです。目標は、ターゲット原子に十分な力を加えて弾き飛ばし、それらが移動して基板をコーティングできるようにすることです。
不活性希ガスが標準である理由
プロセス全体は、ガス陽イオンがクリーンで非反応性の飛翔体として機能することにかかっています。これが、周期表の右端の列にある希ガスが標準的な選択肢である理由です。
化学的不活性の必要性
主な要件は、ガスがターゲット材料と化学的に反応しないことです。これにより、プロセスが純粋に物理的であることが保証されます。
ガスがターゲット原子と結合した場合、結果として得られる膜は意図しない化合物となり、堆積しようとした純粋な材料ではなくなります。アルゴンなどの希ガスは、外殻電子が満たされているため、非常に安定しており、非反応性です。
アルゴン：産業の主力
アルゴンは、性能、入手可能性、コストの最適なバランスを提供するため、最も広く使用されているスパッタリングガスです。その原子量は、多くの一般的な金属や材料を効果的にスパッタリングするのに適しています。
トレードオフの理解：適切なガスの選択
アルゴンがデフォルトですが、特定の材料のプロセスを最適化するには、1つの重要な要素である原子量に基づいて、より微妙な選択が必要です。
効率のための原子量の一致
最も効率的な運動量伝達（ビリヤードの例で言えば、最も強力な「ブレイク」）のためには、手玉（ガス陽イオン）の質量がビリヤードボール（ターゲット原子）の質量にできるだけ近い必要があります。
軽いターゲット：ネオン（Ne）の使用
非常に軽い元素をスパッタリングする場合、アルゴンのような重いガス陽イオンは非効率的であり、まるでピンポン玉をボウリングの玉で打つようなものです。ネオンのような軽い希ガスは、より良い質量の一致を提供し、これらの特定のターゲットに対してより効率的なエネルギー伝達をもたらします。
重いターゲット：クリプトン（Kr）またはキセノン（Xe）の使用
逆に、金やプラチナのような重い元素をスパッタリングする場合、比較的軽いアルゴン陽イオンは効果が劣ります。クリプトンやキセノンのような重い希ガスを使用すると、はるかに強力な衝突が提供され、スパッタリング速度と効率が大幅に向上します。
例外：反応性スパッタリング
時には、意図的に化合物膜を生成することが目標となる場合があります。反応性スパッタリングでは、酸素や窒素のような反応性ガスが、不活性アルゴンガスとともに意図的にチャンバーに導入されます。
アルゴン陽イオンは依然としてターゲットを衝撃しますが、ターゲット原子が基板に移動する際に、酸素や窒素と反応します。これにより、窒化チタンのような硬くて耐久性のある膜や、酸化インジウムスズのような透明導電膜の堆積が可能になります。
目標に合った適切な選択をする
選択するガスは任意ではありません。それは堆積プロセスの結果を制御するためのツールです。
- 汎用性、費用対効果の高いスパッタリングが主な焦点の場合： アルゴンは普遍的な標準であり、正しい出発点です。
- 重い材料に対して可能な限り最高の堆積速度が主な焦点の場合： クリプトンまたはキセノンは、コストが高いにもかかわらず、優れた選択肢です。
- 非常に軽い元素のスパッタリングが主な焦点の場合： ネオンは、より効率的で制御されたプロセスを提供する可能性があります。
- 特定の化合物膜（例：酸化物または窒化物）の作成が主な焦点の場合： 不活性ガス（通常はアルゴン）と特定の反応性ガスの混合物を使用します。
これらの原理を理解することで、薄膜堆積を正確に制御するために適切なガスを戦略的に選択できます。
要約表：
| ガスタイプ | 主な用途 | 主な利点 |
|---|---|---|
| アルゴン (Ar) | 汎用スパッタリング | ほとんどの金属に対して、コスト、入手可能性、有効性の最適なバランス |
| ネオン (Ne) | 非常に軽い元素のスパッタリング | 効率的な運動量伝達のためのより良い質量の一致 |
| クリプトン (Kr) / キセノン (Xe) | 重い元素（例：金、プラチナ）のスパッタリング | より良い質量の一致による高いスパッタリング速度と効率 |
| 酸素 (O₂) / 窒素 (N₂) | 化合物膜（例：酸化物、窒化物）のための反応性スパッタリング | 硬くて耐久性のある化合物コーティングの堆積を可能にする |
