膜の均一性とは何を意味しますか？信頼性の高い薄膜性能の鍵

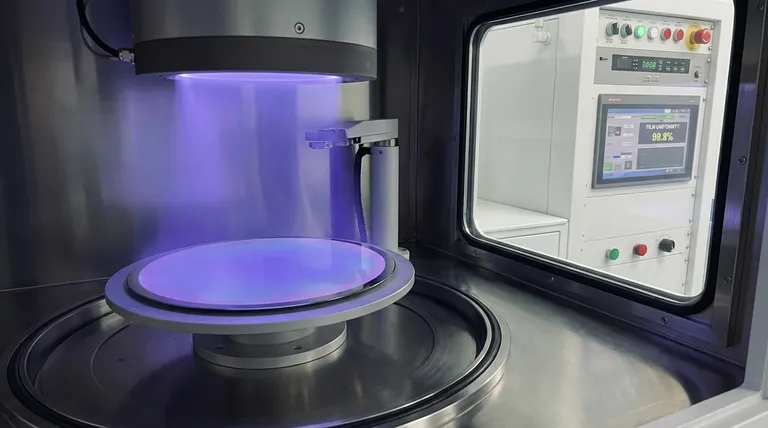

材料科学および工学の文脈において、膜の均一性とは、薄膜の表面全体における特定の物理的または化学的特性の一貫性を指します。これは、最も一般的には厚さである所望の特性が、基板の中心から端までどれだけ均等に分布しているかを測定する重要な指標です。

均一性は単一の値ではなく、一貫性の尺度です。高い均一性を達成することは、薄膜技術に依存するあらゆるデバイスの予測可能な性能、高い製造歩留まり、および全体的な信頼性を確保するための基本です。

均一性が性能の基盤である理由

マイクロチップから眼鏡まで、薄膜のほぼすべてのアプリケーションにおいて、不均一性は故障または性能低下の直接的な原因となります。均一性は、適切に管理され、再現性のある製造プロセスの主要な指標です。

予測可能なデバイス動作

デバイスが設計どおりに機能するためには、そのコンポーネントが予測可能でなければなりません。不均一な膜は、単一のデバイス内、または同じウェーハ上のデバイス間で特性のばらつきを引き起こします。

例えば、半導体では、ゲート酸化膜の厚さがトランジスタのスイッチング特性を直接制御します。この膜が均一でない場合、チップ上のトランジスタは異なる動作をし、処理エラーにつながります。

製造歩留まりの最大化

歩留まりとは、単一の製造実行（例：シリコンウェーハ上）から生産される機能的なデバイスの割合です。膜の均一性が低いことは、歩留まり損失の主な原因です。

膜の厚さや組成が大きく変動すると、ウェーハの端にあるデバイスが許容可能な性能仕様から外れてしまい、使用不能となり、機能的なチップあたりのコストが上昇します。

均一性の主要な側面

厚さが最も一般的に議論される指標ですが、均一性は、表面全体で測定およびマッピングできるあらゆる重要な膜特性に適用されます。

膜厚均一性

これは最も基本的なタイプです。堆積された層の物理的厚さのばらつきを測定します。光学、電気、機械的アプリケーションにとって重要です。

組成均一性

複数の元素（合金または化合物）で構成される膜の場合、これはそれらの元素の比率が基板全体でどれだけ一貫しているかを測定します。組成のばらつきは、膜の電気的または化学的特性を劇的に変化させる可能性があります。

電気的均一性

これは、シート抵抗などの電気的特性の一貫性を評価します。集積回路で使用される導電性膜、ディスプレイ用の透明導体、およびセンサー電極にとって不可欠です。

光学的均一性

光学コーティングの場合、屈折率や透明度などの特性の均一性が最も重要です。例えば、レンズの光学特性に一貫性がないと、目に見える歪みや色のばらつきが生じます。

一般的な落とし穴：不均一性の原因

高い均一性を達成するには、膜堆積プロセスを正確に制御する必要があります。不均一性はランダムではなく、通常、堆積環境の系統的な結果です。

堆積源の形状

材料源（例：スパッタリングターゲット）と基板との物理的な関係は重要です。多くの堆積技術における「見通し線」の性質上、基板の中心が端よりも多くの材料を受け取ることがよくあります。

基板温度勾配

基板全体の温度変化は、異なる反応速度または堆積速度を引き起こす可能性があります。基板ホルダーの端は中心よりも冷たいことが多く、その領域では膜の成長が薄くなります。

ガス流動ダイナミクス

化学気相成長（CVD）では、前駆体ガスの流れを注意深く管理する必要があります。乱流または不均一な流れは、表面全体での反応物の濃度に一貫性がなくなり、膜の成長にばらつきを引き起こす可能性があります。

基板の回転と湾曲

これらの影響を打ち消すために、基板は堆積中にほぼ常に回転されます。しかし、回転のぐらつきや基板自体の湾曲（反り）は、それ自身の不均一性のパターンを引き起こす可能性があります。

アプリケーションに合った適切な選択

必要な均一性のレベルは、最終用途のアプリケーションによって完全に決定されます。主要な目標を理解することが、適切なプロセス仕様を設定するための鍵となります。

• 高度な半導体が主な焦点の場合：数十億のトランジスタが同一に動作することを保証するために、膜厚、組成、電気的特性において卓越した均一性（多くの場合1〜2%未満のばらつき）が必要です。
• 高性能光学部品が主な焦点の場合：視覚的な収差を防ぎ、一貫した反射防止またはフィルタリング性能を確保するために、膜厚と屈折率の優れた均一性が必要です。
• 大面積保護コーティングが主な焦点の場合：ミクロスケールのデバイス性能ではなく、耐摩耗性や耐腐食性のための一般的な被覆が目標であるため、より低い均一性でも許容できることがよくあります。

最終的に、膜の均一性を制御することは、最も重要な場所で一貫した信頼性の高い性能を提供するために、堆積プロセスを習得することです。

要約表：

均一性の側面	測定される主要な特性	重要となる対象
膜厚均一性	物理的な層厚のばらつき	光学、電気、機械的アプリケーション
組成均一性	基板全体における元素比率の一貫性	特定の電気的/化学的特性を持つ合金および化合物膜
電気的均一性	シート抵抗およびその他の電気的特性の一貫性	回路、ディスプレイ、センサー用の導電性膜
光学的均一性	屈折率と透明度の一貫性	レンズ、フィルター、反射防止層用の光学コーティング
