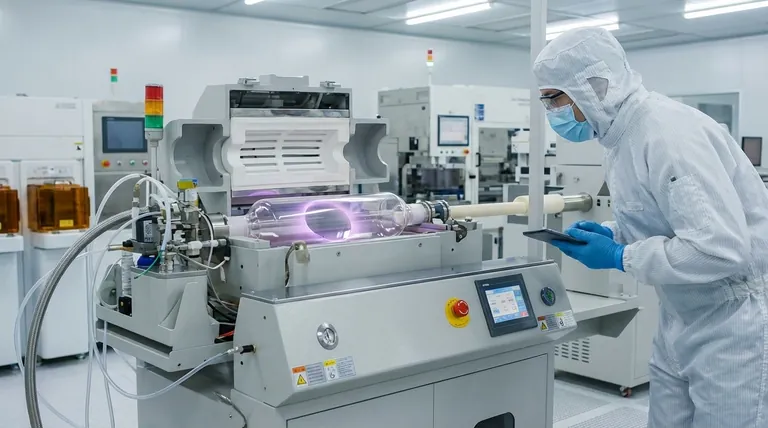

半導体におけるCVDとは何ですか？現代のマイクロチップを構築するためのコアプロセス

半導体業界において、化学気相成長法（CVD）は、集積回路の微細構造を構築するために使用される基本的なプロセスです。これは、反応性ガスをチャンバーに導入し、そのガスが分解してシリコンウェーハの表面に高純度で超薄型の固体膜を形成させることによって機能します。これらの精密な材料層が、トランジスタ、メモリ、プロセッサの不可欠な構成要素となります。

コンピューターチップを製造する上での中心的な課題は、数十億の微細なコンポーネントからなる三次元の都市を構築することです。CVDは、その都市に各「階」または層を追加し、導体、絶縁体、半導体といった特定の材料を、必要な場所に正確に堆積させるための主要な手法です。

CVDが根本的に機能する仕組み

CVDは、本質的には、ガスから固体材料を「成長」させるための洗練された方法です。このプロセスは、現代のエレクトロニクスに要求される極度の純度と均一性を保証するために、高度に制御された環境下で行われます。

コア原理：気体前駆体

プロセスは、固体ブロックの材料からではなく、前駆体（precursors）として知られる一つ以上の揮発性ガスから始まります。これらのガスには、最終的に固体膜を形成する原子（シリコン、酸素、窒素など）が含まれています。

反応チャンバーと基板

土台または基板（substrate）として機能するシリコンウェーハが真空チャンバー内に配置されます。このチャンバーは、特定の、しばしば非常に高い温度に加熱されます。前駆体ガスは精密に計量され、チャンバー内に導入されます。

堆積と膜の成長

ウェーハの高温表面で化学反応が引き起こされます。前駆体ガスが反応または分解し、望ましい固体原子がウェーハ表面に結合して残ります。原子が積み重なることで、ウェーハ全体に均一な固体薄膜が成長します。

これは、冷たい窓ガラスに霜が形成されるのと概念的には似ていますが、逆のプロセスです。冷たい表面が蒸気から物理的変化を引き起こすのとは対照的に、熱い表面がガスから化学反応を引き起こすことに依存しています。

なぜCVDが現代のエレクトロニクスにとって極めて重要なのか

CVDがなければ、ムーアの法則の指数関数的な進歩や、強力で費用対効果の高いデバイスの創造は不可能です。これは半導体製造の礎石です。

トランジスタを層ごとに構築する

現代のマイクロプロセッサは複雑な三次元構造をしています。CVDは、チップ上のすべてのトランジスタのゲート、チャネル、絶縁バリアを形成する数十の異なる層を堆積させるために使用される技術です。

異なる材料タイプの堆積

CVDは単一目的のツールではありません。前駆体ガスを変更することにより、製造業者は回路の機能に不可欠なさまざまな種類の材料を堆積させることができます。

• 半導体： トランジスタゲート用のポリシリコンなど。
• 絶縁体（誘電体）： 導電層同士を隔離するための二酸化ケイ素や窒化ケイ素など。
• 導体： 接続を形成するためのタングステンやその他の金属など。

極度の精度と純度の実現

チップの性能は、その材料層の品質に直接結びついています。CVDは、膜厚に対してオングストロームレベルの制御（オングストロームは1ナノメートルの10分の1）を可能にし、信頼性の高い電気的性能に不可欠な極めて高い純度を保証します。

トレードオフとバリエーションの理解

CVDの原理は単純ですが、その実装は非常に複雑であり、重大なエンジニアリング上の課題を伴います。

プロセスのファミリーである

「CVD」は、それぞれが異なる材料と要件に合わせて最適化された関連技術のファミリーを指す包括的な用語です。低圧CVD（LPCVD）やプラズマ強化CVD（PECVD）などのバリエーションは、異なる温度と速度で膜を堆積させるために使用されます。

均一性の課題

CVDにおける主要な課題の一つは、堆積された膜が、最大300mm（12インチ）にもなるウェーハの表面全体で、全く同じ厚さと特性を持つことを保証することです。わずかなばらつきでもチップの故障につながる可能性があります。

半導体以外の幅広い応用

ガスから耐久性のある高純度膜を堆積させるという基本的な原理は、他の多くの産業でも使用されています。合成ダイヤモンドの作成、切削工具への硬質コーティングの適用、さらにはポテトチップの袋の内側の薄いアルミニウム層の堆積にも使用されています。

目的に合った適切な選択をする

CVDを理解することは、それが基本的な製造プリミティブ（根源的な要素）としての役割を認識することです。この知識をどのように応用するかは、あなたの具体的な焦点によって異なります。

• もしあなたの主な焦点がチップ設計と製造にあるなら： CVDは、回路図をウェーハ上の物理的な多層デバイスに変換するために使用される主要な構築ツールです。
• もしあなたの主な焦点が材料科学にあるなら： CVDは、気体反応物から高純度で結晶性および非晶質の薄膜を作成するための多用途な合成技術です。
• もしあなたの主な焦点がビジネスまたは技術戦略にあるなら： CVDは、その精度とコストの向上が、デジタル世界のパフォーマンス、スケーラビリティ、および経済性に直接影響を与える重要なイネーブルテクノロジー（実現技術）です。

この一つのプロセスを把握することは、現代のすべての技術が物理的にどのように構築されているかを理解するための重要な一歩です。

要約表：

CVDの側面	主要な詳細
コア機能	集積回路を構築するためにシリコンウェーハ上に精密な薄膜を堆積させる。
堆積される材料	半導体（例：ポリシリコン）、絶縁体（例：二酸化ケイ素）、導体（例：タングステン）。
主な利点	オングストロームレベルの制御と極度の純度を実現し、信頼性の高いチップ性能を保証する。
一般的なバリエーション	LPCVD（低圧CVD）、PECVD（プラズマ強化CVD）。
