鍛造プレスとドロップハンマーでは、鍛造圧の加え方にどのような違いがありますか？衝撃 vs. 圧縮

根本的な違いは、速度と持続時間にあります。 ドロップハンマーは、強力な打撃のように、高速かつ瞬時の衝撃によって力を加えます。それとは対照的に、鍛造プレスは、形成プロセス全体で圧力を構築し維持できるように、ゆっくりと制御された連続的な絞りとして力を加えます。

鍛造ハンマーとプレスの選択は、単に金属を成形するだけでなく、材料そのものがどのように変換されるかを決定します。ハンマーは表面を迅速に成形するのに理想的な高速衝撃を提供しますが、プレスは持続的な圧力を加えて材料の体積全体を変形させ、大型部品に対して優れた内部完全性をもたらします。

力の加え方の力学

結果を理解するためには、まず作用する2つの異なる物理原則を理解する必要があります。一方は運動エネルギーに基づいており、もう一方は制御された機械的または油圧に基づいています。

ドロップハンマー：衝撃の原理

ドロップハンマーは、ポテンシャルエネルギーを運動エネルギーに変換する原理で動作します。重いラムを持ち上げてから、ワークピースに落下させるか加速させます。

これにより、衝撃荷重—一瞬で加えられる莫大な量の力—が発生します。このプロセスはエネルギーによって制限されます。全変形量は、ラムの質量と落下高さによって決まる、単一の打撃で利用可能なエネルギーによって決定されます。

力は一定ではありません。接触時に劇的にスパイクし、ほぼ即座に減衰し、材料全体に強力な衝撃波を発生させます。

鍛造プレス：圧縮の原理

鍛造プレスは、機械的または油圧システムを使用して、ラムをはるかに遅く、より制御された速度で動かします。ワークピースを叩くのではなく、ダイ（金型）の間で絞ります。

これにより、圧縮荷重が発生します。力は徐々に加えられ、より長い時間保持され、その後解放されます。このプロセスはストローク制限または荷重制限されており、プレスが移動中に特定の最大力を供給するように設計されていることを意味します。

この持続的な圧力により、金属はダイキャビティに流れ込む時間ができ、粘性流体のように振る舞います。

材料が力にどのように反応するか

「打撃」と「絞り」の違いは、最終的なワークピースに重大な影響を与え、内部構造から最終寸法まですべてに影響します。

表面とコアの変形

ハンマーの急速で短時間の衝撃は、ワークピースの表面でより顕著な変形を引き起こす傾向があります。衝撃は厚い部分のコアに均一に浸透して変形させるのに十分な時間がありません。

逆に、プレスのゆっくりとした持続的な圧力により、熱と塑性流動がワークピースの中心に到達します。これにより、材料の断面全体にわたって、より徹底的で均一な変形が得られ、これは大型部品にとって重要です。

結晶粒構造と最終特性

プレスのゆっくりとした絞り動作は材料を練り込み、部品全体にわたって非常に均一で洗練された結晶粒構造をもたらします。これは通常、靭性や疲労耐性などの優れた機械的特性をもたらします。

ハンマーも結晶粒構造を洗練させますが、表面とコアの間で効果が均一でない場合があります。ただし、衝撃作用は部品の表面の複雑で鋭いディテールを充填するのに優れています。

トレードオフの理解

どちらの方法も本質的に優れているわけではありません。それらは異なる用途に適しており、選択にはコスト、速度、最終部品の要件のバランスが含まれます。

プロセスの速度と生産率

ハンマーは非常に高速で、短時間で複数の打撃を加えることができます。これにより、ダイを充填するために複数の打撃が必要な小型部品の大量生産に非常に効果的です。

プレスはストロークあたりのサイクルタイムが遅いです。しかし、材料を非常に完全に変形させるため、多くの場合、単一の絞りで複雑な部品を成形でき、特定の形状に対してより効率的になります。

ダイの寿命と設備コスト

衝撃荷重の激しい衝撃は、工具に非常に過酷です。ハンマーで使用されるダイは、大きな摩耗を経験し、動作寿命が短くなります。

プレスの制御された圧縮力はダイに対してはるかに優しく、ダイの寿命が長くなり、メンテナンスの頻度が少なくなります。ただし、大型の鍛造プレス、特に油圧プレスは、ハンマーよりも大幅に高い設備投資となります。

オペレーターのスキルとプロセス制御

従来のハンマー鍛造は、必要な打撃の回数と強度を判断するために、オペレーターのスキルに大きく依存することがよくあります。

最新のプレス、特に油圧システムは、ラムの速度と圧力に対して正確でコンピューター制御されたコマンドを提供します。これにより、オペレーターの判断への依存を減らし、一貫した部品品質を保証する、比類のない再現性とプロセス制御が提供されます。

アプリケーションに応じた適切な選択

あなたの決定は、製造するコンポーネントの最終的な要件によって導かれるべきです。

• 主な焦点が良好な表面ディテールを持つ小型部品の大量生産である場合： ドロップハンマーは、より経済的で高速な選択肢となることがよくあります。
• 主な焦点が均一な内部特性を持つ大型の構造的に重要なコンポーネントの作成である場合： 鍛造プレスは、その深く制御された変形により、優れた方法です。
• 主な焦点が複雑な形状に対する精度、自動化、再現性である場合： 最新の油圧プレスは最高のプロセス制御を提供し、明確な勝者です。

衝撃と圧縮のこの核となる違いを理解することで、必要な強度、完全性、コスト目標を満たすプロセスを選択できるようになります。

要約表：

特徴	ドロップハンマー	鍛造プレス
力の種類	高速衝撃	ゆっくりとした連続的な絞り
変形	主に表面	コア全体にわたって均一
サイクル速度	非常に高速（複数回の打撃）	ストロークあたり遅い
ダイの寿命	衝撃により短い	穏やかな圧力により長い
理想的な用途	大量生産の小型部品	大型の構造的に重要なコンポーネント

ラボまたは生産ラインに適した鍛造装置を選ぶ必要がありますか？ ハンマーとプレスの選択は、望ましい材料特性と生産効率を達成するために重要です。KINTEKは、研究室のニーズに応えるラボ機器と消耗品を専門としています。当社の専門家が、お客様の特定のアプリケーションに最適なソリューションを選択するお手伝いをし、優れた内部完全性と費用対効果の高い運用を保証します。鍛造要件について話し合うために、今すぐお問い合わせください！

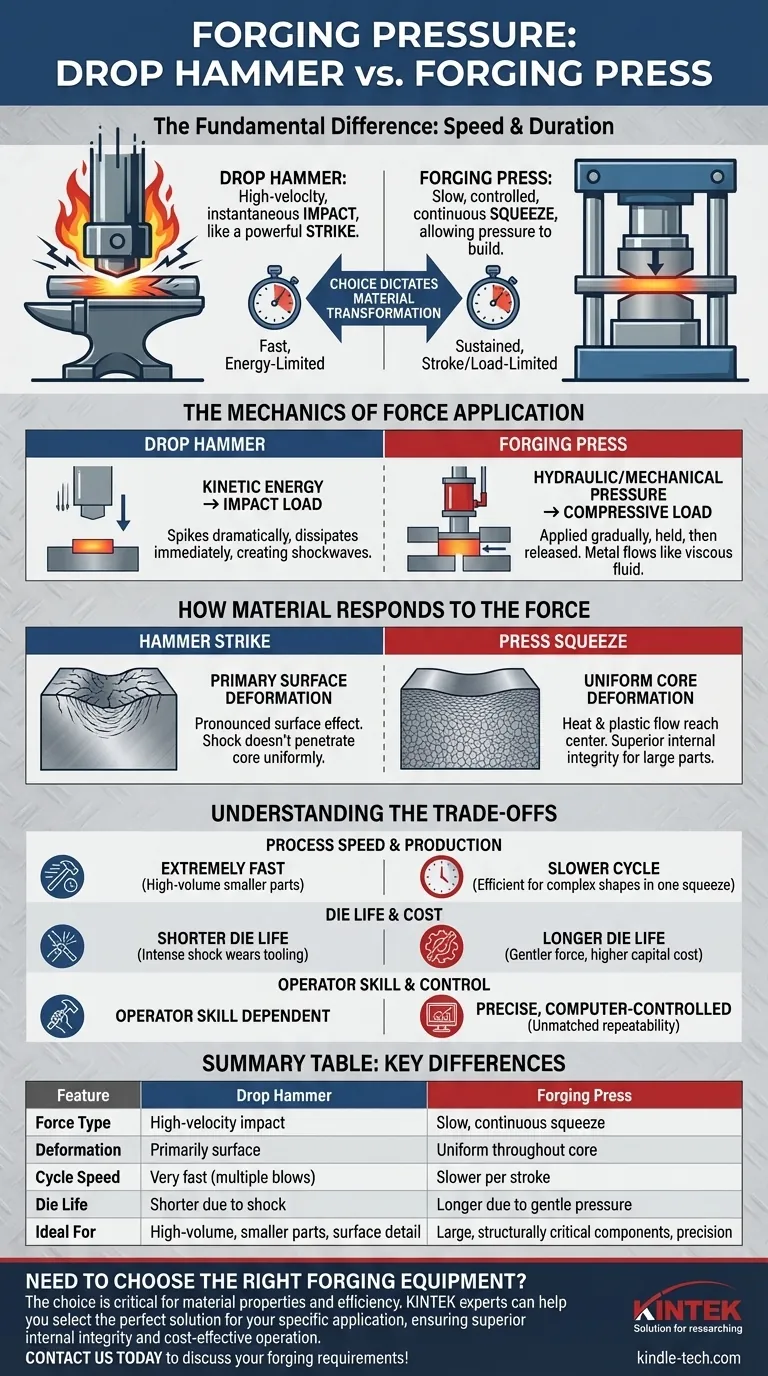

ビジュアルガイド
