核となるのは、真空プレスは実際には「プレス」しないということです。その代わりに、プロジェクトの片側から空気を巧妙に取り除くことで、地球の大気全体の重みが作業を行うようにします。材料を密閉されたバッグに入れ、空気を排気することで、低圧環境を作り出し、バッグの外側にある高い大気圧が巨大で完全に均一な力を加えるようにするのです。
真空プレスとは、力を加える機械ではなく、対抗する力（空気）を取り除く機械です。これにより、自然の周囲の大気圧が、材料のラミネート加工、化粧張り、成形のための強力で完全に分散されたクランプとして機能することを可能にします。
核となる原理：大気圧の活用
真空プレスシステムは、シンプルでありながら強力な物理学の原理に基づいて動作します。これは、そうでなければ何十もの機械式クランプを必要とするものを達成するために、圧力差を操作します。
圧力差の生成
プロセスは、化粧張り用の接着されたパネルなどのワークピースを、大きな気密バッグの中に入れることから始まります。その後、真空ポンプを使用してバッグ内部の空気を排出します。
空気分子が排出されるにつれて、バッグ内部の気圧は低下します。これにより、バッグ内部の低圧と外部の通常の気圧との間に、顕著な差、すなわち差圧が生じます。
大気の力
海面では、大気は約1平方インチあたり14.7ポンド（PSI）の圧力を及ぼします。真空バッグ内の空気を除去すると、外側への押し出し力とこの外部圧力とのバランスをとっていた内部の力が取り除かれます。
その結果、大気全体の重み、つまりバッグの表面の1平方インチごとに約15ポンドが、プロジェクトに加えられます。2x4フィートのパネル（1,152平方インチ）の場合、これは合計で約17,000ポンドのクランプ力に相当します。
なぜこれが非常に効果的なのか
この大気圧は完全に均一であり、あらゆる形状に適合します。特定の点にのみ圧力を加える機械式クランプとは異なり、真空プレスは力全体にわたって均一に分散されるため、隙間のない一貫した接着が保証され、これは完璧な化粧張りやラミネート加工にとって極めて重要です。
真空プレスシステムの主要コンポーネント
原理は単純ですが、それを実現するためにいくつかの主要コンポーネントが連携して機能します。各部分を理解することは、トラブルシューティングと最良の結果を得るのに役立ちます。
真空バッグまたはメンブレン
これは、ワークピースを囲む柔軟で不浸透性のエンベロープです。圧力に耐え、完全に気密なシールを形成するのに十分な耐久性が必要です。どんなに小さくても漏れがあると、システムが最大の潜在圧力に達するのを妨げます。
真空発生器（ポンプ）
ポンプはシステムの心臓部です。その役割は、密閉されたバッグから空気やその他のガス分子を取り除くことです。ワークショップで使用されるほとんどのポンプは容積式ポンプです。
これらのポンプは、従来の意味で空気を「吸い込む」わけではありません。代わりに、一定量の空気を捕捉し、圧縮し、システムから押し出します。このプロセスが繰り返し行われ、バッグ内部の圧力が徐々に低下します。
プラテンとブリーザーメッシュ
プラテンは、プロジェクトがバッグ内で支えられる平らで固い土台です。圧力下でプロジェクトが平らなままであることを保証します。
ブリーザーメッシュは、プロジェクトの上に配置されることがよくあります。この特殊な材料は空気の通り道を作り出し、ポンプがワークピースに圧着し始めた後でも、バッグの表面全体から空気を排出できるようにします。
トレードオフと制限の理解
真空プレスは非常に効果的ですが、すべてのクランプのニーズに対する魔法の解決策ではありません。その有効性は、固有の制限を理解することにかかっています。
圧力は大気によって制限される
達成できる最大のクランプ力は大気圧です。約14.7 PSIを超える力を生成することはできません。これは木工用接着剤の接着には十分すぎるほどですが、産業製造で使用される油圧プレスによって達成される圧力よりもはるかに低いです。
完全なシールが不可欠
システム全体の性能は、バッグとそのシールの完全性にかかっています。小さな穴、シール上のほこりの粒子、または漏れのあるホース接続があると、ポンプが連続的に作動し、完全な真空に達することができず、クランプ力が損なわれます。
ポンプ容量と排気時間
チャンバー内の圧力が低下するにつれて、残りの分子を取り除くことはますます困難になります。より小さく、または効率の悪いポンプでは、大きなバッグから空気を排気するのに時間がかかり、クランプ時間が長くなり、接着剤の予備硬化のリスクが高まります。
プロジェクトに最適な選択をする
この知識を適用することで、真空プレスを効果的に使用できるようになります。アプローチは、特定の目標によって導かれるべきです。
- 平坦なラミネート加工または化粧張り作業が主な焦点の場合： 主な懸念事項は、プラテンが平らであることを確認し、ブリーザーメッシュがパネル全体で完全な排気を可能にすることです。
- 湾曲した部品の成形が主な焦点の場合： 真空バッグが、ブリッジングや折り目を生じさせて部品を台無しにすることなく、モールドに均一に適合するのに十分柔軟であることを確認してください。
- 信頼性の高いセットアップが主な焦点の場合： 高品質で不浸透性のバッグに投資し、ホースと継手に漏れがないかを定期的に点検して、毎回最大の圧力を達成できるようにします。
大気をクランプとして使用していることを理解することで、真空プレスを習得し、完璧な結果を達成することができます。
要約表：
| コンポーネント | 機能 | 主な考慮事項 |
|---|---|---|
| 真空バッグ | ワークピースの周りに気密シールを作成します。 | 真空を保持するために、耐久性があり完全に密閉されている必要があります。 |
| 真空ポンプ | バッグから空気を除去して低圧を生成します。 | ポンプ容量が排気時間と最終圧力を決定します。 |
| プラテン | プロジェクトの平らで固い土台を提供します。 | 平らなワークピースの反りを防ぐために不可欠です。 |
| ブリーザーメッシュ | 空気全体から排気できるようにします。 | バッグが領域を密閉するのを防ぎ、均一な圧力を保証します。 |
KINTEKで、あなたの研究所やワークショップで完璧なプロレベルの結果を達成しましょう。
当社の真空プレスシステムは、信頼性と精度を追求して設計されており、完璧なラミネート加工、化粧張り、複合材成形に不可欠な均一な圧力を提供します。研究開発、品質管理、製造のいずれの分野であっても、KINTEKのラボ機器は必要な一貫したパフォーマンスを提供します。
能力を向上させる準備はできましたか？ 当社の専門家に今すぐお問い合わせいただき、お客様の特定の用途に最適な真空ソリューションを見つけてください。

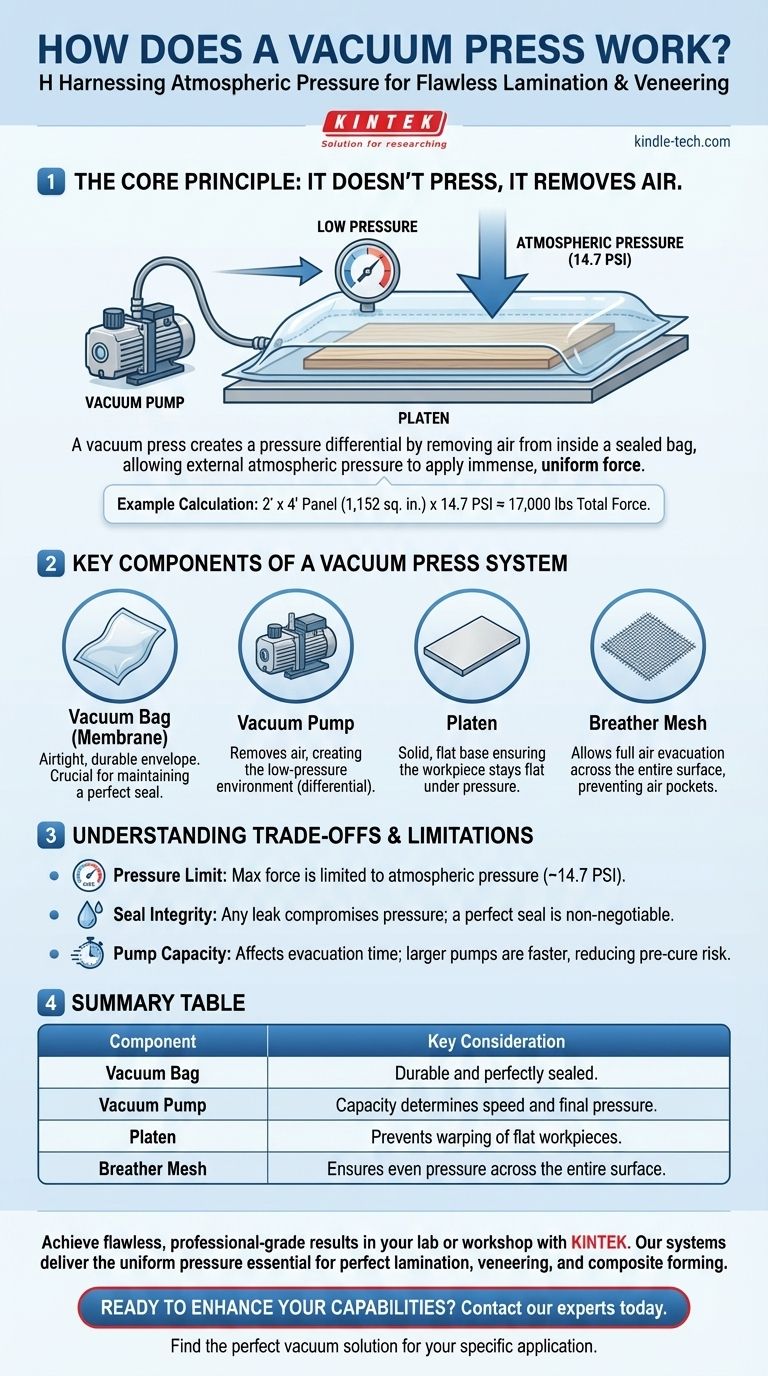

ビジュアルガイド
