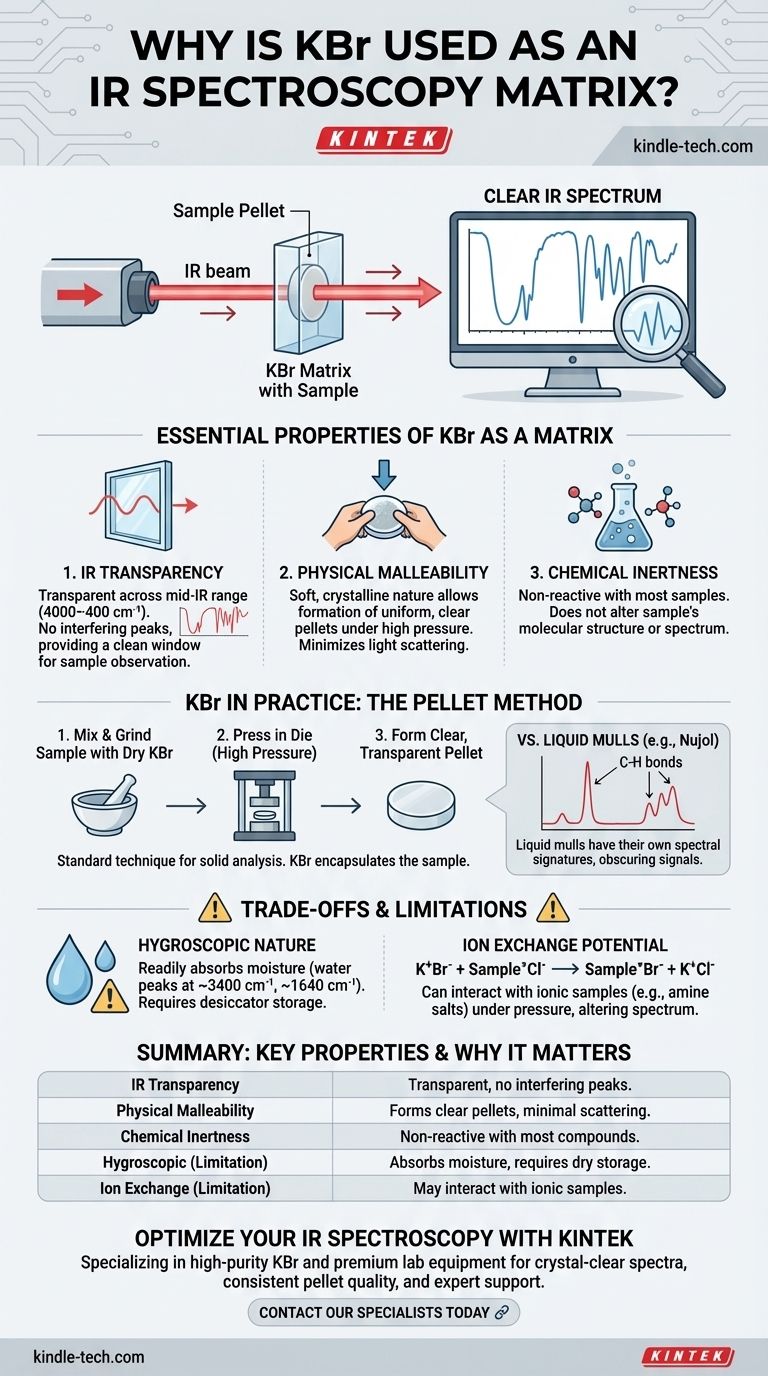

Kbrがマッティング剤として使用されるのはなぜですか？クリアなIr分光分析結果を得るために

率直に言うと、臭化カリウム（KBr）が赤外分光法（IR）のマトリックスとして使用されるのは、赤外線に対して透明であり、物理的に柔らかいからです。その透明性は、サンプル自身のスペクトル信号がサンプルの信号を覆い隠すことがないことを保証し、その柔らかく結晶性の性質により、高圧下で均一なガラス状のペレットにプレスされ、分析用のサンプルを保持することができます。

透過型IR分光分析における中心的な課題は、固体サンプルを赤外光に対して事実上「見えない」媒体に懸濁させることです。KBrはこのタスクにおいて業界標準となっています。なぜなら、透明性、非反応性、物理的な展延性という必須の基準を満たしており、IRスペクトルの最も有用な領域全体で明確かつ正確なサンプル測定を可能にするからです。

IRマトリックスの必須特性

KBrがなぜこれほど普及しているのかを理解するためには、まずIR分光法で固体サンプルを埋め込むために使用されるマトリックス材料の理想的な特性を定義する必要があります。その材料は分析を妨げてはなりません。

赤外線透過性

最も重要な特性は、マトリックス材料が関心のある領域で赤外光を吸収しないことです。 KBrは、ほとんどすべての特徴的な分子振動が発生する中赤外域全体（4000 cm⁻¹ ～ 400 cm⁻¹）で透明です。これは、サンプルの固有の吸収スペクトルを干渉なしに観察するための、クリーンでクリアな窓を提供することを意味します。

物理的な展延性と柔らかさ

固体サンプルは、赤外光の散乱（クリスティアンセン効果として知られる問題）を最小限に抑えるために、細かく粉砕され、均一に分散される必要があります。

KBrは比較的柔らかいアルカリハライド塩です。サンプルと粉砕され、高圧（数トン）にさらされると、その結晶構造が変形して流れ、サンプル粒子を封入します。このプロセスにより、分析に理想的な固体で半透明のペレットが形成されます。

化学的不活性

マトリックス材料はサンプルと反応してはなりません。化学反応があればサンプルの分子構造が変化し、得られたスペクトルは元の物質を代表するものではなくなります。

ほとんどの有機化合物および多くの無機化合物にとって、KBrは化学的に不活性であり、受動的な懸濁媒体として機能します。

実用におけるKBr：ペレット法

「マッティング剤」としての使用法について尋ねられましたが、KBrは固体ペレットを作成するために最も有名に使用されます。「マル（mull）」という用語は通常、固体と液体（ヌジョールオイルなど）を粉砕してペーストを形成することを指します。

KBrペレット法

これは標準的な手法です。少量の固体サンプル（約1%）を高純度で乾燥したKBr粉末と密接に粉砕します。この混合物を次に、巨大な圧力下でダイ（金型）にプレスし、薄く透明なディスクまたはペレットを形成します。

ペレットの品質は極めて重要です。良質なペレットは透明で均一であり、IR光が最小限の散乱で通過できるようにし、クリーンなスペクトルをもたらします。

液体マルとの区別

ヌジョール（鉱物油）やフロールール（Fluorolube）などの液体マッティング剤も使用されます。しかし、それら自体がスペクトルシグナルを持っています。ヌジョールはC-H結合で構成されており、それらの領域で強い吸収を示し、サンプルのシグナルを覆い隠します。

液体マルに対するKBrの主な利点は、中赤外域全体にわたって干渉ピークが全くないことです。

トレードオフと限界の理解

標準的であるにもかかわらず、KBrには課題がないわけではありません。それらを理解することは、正確な分析のために極めて重要です。

水の決定的な問題

KBrは吸湿性があり、大気中の湿気を容易に吸収します。水は3400 cm⁻¹付近（O-H伸縮振動）に非常に強くブロードなIR吸収帯を持ち、1640 cm⁻¹付近（H-O-H曲げ振動）に鋭いピークを持ちます。

使用するKBrが完全に乾燥していない場合、これらの水のピークがスペクトルに現れ、重要なサンプルの特徴を覆い隠す可能性があります。このため、分光グレードのKBrは常にデシケーターまたは乾燥オーブンに保管する必要があります。

イオン交換の可能性

KBrはイオン性塩（K⁺Br⁻）であるため、イオン性サンプルと相互作用することがあります。古典的な例は、アミンの塩酸塩（R-NH₃⁺Cl⁻）の分析です。

ペレットの高圧環境下で、マトリックスからの臭化物イオン（Br⁻）がサンプルの塩化物イオン（Cl⁻）と交換することがあります。これはサンプルを変化させ、そのスペクトルを変えてしまい、誤った解釈につながります。

加圧による影響

ペレット形成に使用される高圧は、サンプルの結晶形（多形）に変化を引き起こすことがあります。これにより、サンプルの本来の状態と比較して、得られるスペクトルにわずかなシフトや変化が生じる可能性があります。

目標に応じた適切な選択

適切なサンプル調製方法の選択は、サンプルの特性と分析目標に完全に依存します。

安定した非イオン性化合物のルーチンな中赤外分析が主な焦点である場合： KBrペレット法は、その明瞭さ、低コスト、広いスペクトル窓により、ゴールドスタンダードです。KBrが完璧に乾燥していることを常に確認してください。
サンプルが湿気に敏感であるか、KBrと反応する可能性がある場合： 干渉ピークを許容できる限り、ヌジョールなどの液体マルの方が良い選択肢です。
分析が遠赤外域（400 cm⁻¹未満）に及ぶ場合： KBrは光を吸収し始めるため、適していません。ヨウ化セシウム（CsI）や押し出しポリエチレンなど、別のマトリックスを使用する必要があります。

結局のところ、これらの原理を理解することが、サンプル調製が分光分析の精度を損なうのではなく、高めることを保証します。

要約表：

特性	IR分光分析において重要な理由
IR透過性	中赤外域（4000-400 cm⁻¹）全体で透明 - 干渉ピークがない
物理的な展延性	圧力下で明確なペレットを形成し、光の散乱を最小限に抑える
化学的不活性	ほとんどの有機化合物および無機化合物と非反応性
限界：吸湿性	湿気を吸収する - 水のピークを避けるために乾燥保管が必要
限界：イオン交換	塩酸塩などのイオン性サンプルと相互作用する可能性がある
