ロータリー真空ポンプは、低圧環境、しばしば「粗真空」と呼ばれるものを作り出すための基本的なツールです。これは、密閉された空間から空気やその他のガスを除去する必要がある科学研究、実験室用途、およびさまざまな産業プロセスで広く使用されています。これらのポンプは、中程度の真空レベルを達成するための信頼性と費用対効果で評価されています。
ロータリー真空ポンプの主な目的は、密閉されたチャンバーからガス分子を機械的に排気することです。これは容積式ポンプの原理に基づいて動作し、回転する部品を使用してガスを捕捉、圧縮、排気します。これにより、水性サンプルや高沸点溶媒を使用する研究室など、粗真空を必要とするアプリケーションにとって不可欠な装置となっています。
核心原理：ロータリーポンプが真空を生成する方法
ロータリーポンプの動作原理を理解することで、その長所と限界が明らかになります。このメカニズムは、単純な機械的原理を巧妙に応用してガス圧を操作するものです。
偏心ローター
ポンプの中心には、ステーターとして知られる円筒形のハウジング内に偏心して（中心を外れて）取り付けられたローターがあります。この偏心配置が、その動作全体の鍵となります。
ガスの捕捉と圧縮
ローターが回転すると、内部に収められたベーンが遠心力によって外側に押し出され、ハウジングの内壁に押し付けられます。この動作により、空間は連続的に体積が変化するチャンバーに分割されます。
入口ポートからのガスは、チャンバーが膨張するにつれて吸い込まれます。ローターが回転を続けると、そのチャンバーは密閉され、収縮し始め、捕捉されたガスを圧縮します。
ガスの排出
捕捉されたガスが外部の大気圧よりわずかに高い圧力に圧縮されると、排気バルブを通って排出されます。このサイクルが急速に繰り返され、システムからガスが継続的に除去され、圧力が低下します。
シーリングオイルの重要な役割
ほとんどのロータリーポンプは「ウェット」または油封式です。特殊な低蒸気圧オイルが、次の3つの重要な機能のために使用されます。
- シーリング：可動ベーンとハウジングの間に気密シールを形成します。
- 潤滑：すべての可動部品を潤滑し、摩耗を防ぎます。
- 冷却：ガス圧縮によって発生する熱を放散するのに役立ちます。
ロータリー真空ポンプの主な種類
共通の原理を共有していますが、ロータリーポンプにはいくつかの設計があり、それぞれ異なるタスクに適しています。
ロータリーベーンポンプ
これは研究室で最も一般的なタイプです。コンパクトで比較的安価であり、水性サンプルや高沸点溶媒を扱うアプリケーションで粗真空を生成するのに非常に効果的です。
ロータリーピストンポンプ
これらはより堅牢で、要求の厳しい産業用途でよく使用されます。偏心ローターとスライドバルブを二重作用設計で使用し、より高いガス負荷を処理できます。
ロータリースクリューポンプ
この設計では、2つの平行な噛み合うスクリュー状のローターを使用します。これらが回転すると、そのねじ山の間でガスを捕捉し、排気口に運びます。主な利点は、油潤滑式とドライ（オイルフリー）バージョンの両方が利用可能であることで、汚染に敏感なプロセスにとって重要です。
トレードオフの理解
完璧な単一の技術はありません。ロータリーポンプの価値は、性能、コスト、およびメンテナンス要件のバランスによって定義されます。
利点：コストに対する性能
ロータリーポンプは、その価格帯に対して優れた真空性能を提供します。より高度なポンプ技術の費用をかけずに、粗真空レベルを確実かつ効率的に達成するための最適なソリューションです。
限界：真空の天井
これらのポンプは粗真空用に設計されています。粒子加速器や半導体製造のようなアプリケーションに必要な「高真空」または「超高真空」レベルを単独で達成することはできません。高真空ポンプが引き継ぐために必要な初期の低圧を生成するための「バッキングポンプ」として使用されることがよくあります。
メンテナンスの重要な必要性
油封式ポンプにとって、オイルはその最大の資産であると同時に、主な故障の原因でもあります。定期的に（例えば、3,000時間の使用ごとに）点検および交換する必要があります。汚染された、または劣化したオイルは真空レベルを損ない、ポンプを急速に破壊する可能性があります。
アプリケーションに適した選択を行う
正しいポンプの選択は、特定のプロセスの要求に完全に依存します。
- 主な焦点が一般的な実験室作業である場合：標準的なロータリーベーンポンプは、真空ろ過、乾燥、または蒸留のようなタスクにとって最も実用的で費用対効果の高い選択肢となるでしょう。
- 主な焦点が要求の厳しい産業プロセスである場合：より堅牢なロータリーピストンポンプまたはロータリースクリューポンプは、連続運転とより高いガス処理能力に必要な耐久性を提供します。
- 主な焦点がオイル汚染の回避である場合：ドライロータリースクリューポンプは唯一適切な選択肢であり、プロセスやサンプルが汚染されないことを保証します。
最終的に、ロータリー真空ポンプのメカニズムを理解することで、特定の目標のために信頼性の高い強力なツールとして活用することができます。
概要表：
| 特徴 | 説明 |
|---|---|
| 主な用途 | 密閉されたチャンバーからガスを機械的に除去することで粗真空を生成します。 |
| 一般的なアプリケーション | 真空ろ過、蒸留、乾燥、脱気、高真空システムのバッキングポンプとして。 |
| 主な利点 | 中程度の真空レベルを達成するための費用対効果が高く信頼性の高い性能。 |
| 主な制限 | 粗真空用に設計されており、単独では高真空または超高真空を達成できません。 |
| メンテナンスの必要性 | 性能と寿命のために、定期的なオイル交換（油封式モデルの場合）が不可欠です。 |
研究室向けの信頼できる真空ソリューションが必要ですか？
KINTEKは、実験室機器と消耗品を専門とし、一般的な実験室作業、要求の厳しい産業プロセス、または汚染に敏感なアプリケーションのいずれであっても、お客様の特定のニーズに合わせて調整されたさまざまなロータリー真空ポンプを提供しています。当社の専門家が、効率を高め、信頼性の高い性能を確保するための理想的なポンプの選択をお手伝いします。
今すぐKINTEKにお問い合わせください 研究室に最適な真空ポンプを見つけましょう！

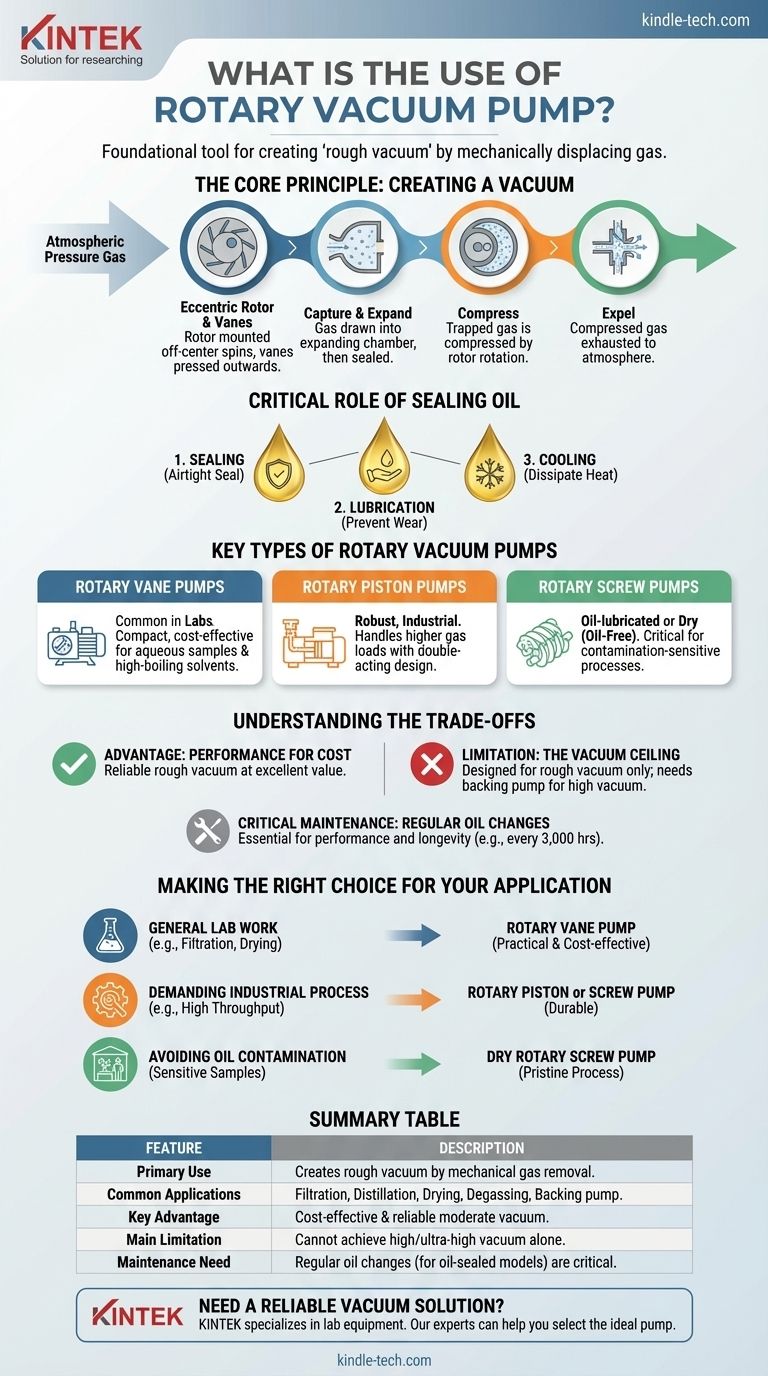

ビジュアルガイド
