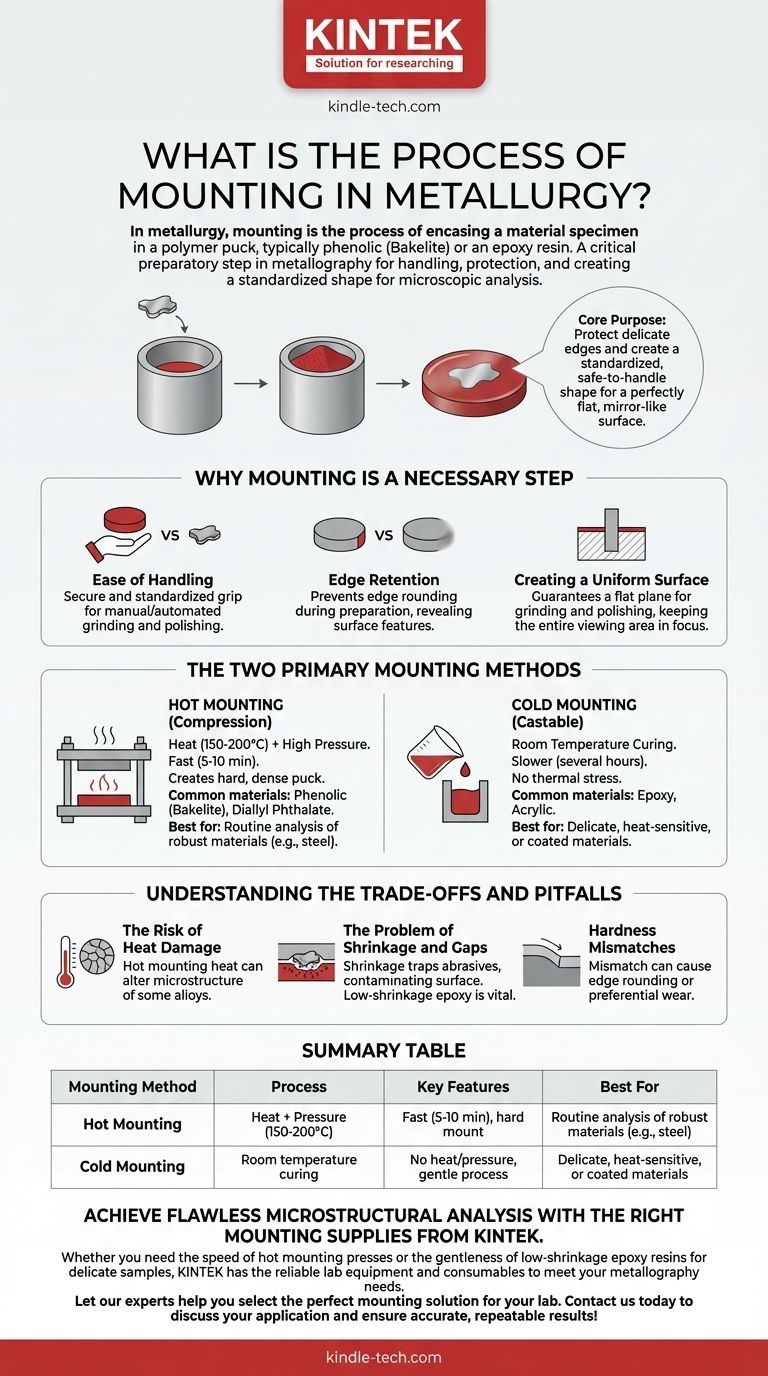

冶金学におけるマウンティング（埋め込み）のプロセスとは？完璧な試料作製ガイド

冶金学において、マウンティング（埋め込み）とは、材料試料をポリマー製のポック（通常はフェノール樹脂（ベークライト）またはエポキシ樹脂）で包み込むプロセスです。これは製造プロセスではなく、材料の微細構造を研究する金属組織学における重要な準備段階です。その目的は、小さすぎる、または不規則な形状の試料を、その後の研磨、鏡面研磨、および顕微鏡観察のために扱いやすくすることです。

マウンティングの核心的な目的は、試料のデリケートなエッジを保護し、標準化された安全な形状を作り出すことです。これにより、試料を完全に平坦で鏡面のような表面に研磨することが保証され、顕微鏡下での正確な微細構造分析に不可欠となります。

マウンティングが必要な理由

金属の内部構造を分析する前に、準備が必要です。マウンティングは、その後のすべての段階を可能にし、信頼できるものにするための基礎的なステップです。

取り扱いの容易さ

小さな金属片、ワイヤー、または破断面は、高速研磨ホイールや研磨布に対して手で保持するのが難しく、危険です。それをより大きなポリマーポックに埋め込むことで、手動および自動の両方の準備において、安全で標準化されたグリップが得られます。

エッジ保持

最も重要な目標の1つは、材料をそのエッジまで完全に検査することです。マウンティングコンパウンドのサポートがなければ、研磨中に試料のエッジが丸まってしまい、重要な表面特徴や浸炭層が不明瞭になってしまいます。

均一な表面の作成

マウンティングは、試料が準備される表面に対して垂直に保持されることを保証します。これにより、研磨のための平坦で均一な平面が保証され、顕微鏡下で視野全体を焦点に合わせ続けるために不可欠です。

2つの主要なマウンティング方法

マウンティング技術の選択は、分析される材料の性質とプロセスの必要な速度に完全に依存します。

熱間埋め込み（圧縮埋め込み）

これは、日常的な分析で最も一般的な方法です。試料は、フェノール樹脂（ベークライト）やジアリルフタレートのような粒状の熱硬化性ポリマーとともに円筒形のチャンバーに配置されます。

その後、機械は熱（約150-200°C）と高圧の両方を加えて、ポリマーを溶融させ、試料の周りに硬くて密度の高いポックとして硬化させます。プロセス全体は高速で、通常5〜10分かかります。

冷間埋め込み（キャスト埋め込み）

この方法は、熱や圧力に敏感な試料に使用されます。熱処理された材料、デリケートなコーティングが施された材料、または熱損傷しやすい材料には、このより穏やかなアプローチが必要です。

このプロセスでは、試料を型に入れ、液体の二液性樹脂（エポキシまたはアクリル）を流し込みます。その後、樹脂は室温で数時間かけて硬化します。時間はかかりますが、試料に熱応力を与えません。

トレードオフと落とし穴の理解

間違った方法や材料を選択すると、誤った分析につながるアーティファクトが発生する可能性があります。

熱損傷のリスク

主なトレードオフは、速度と試料の完全性です。熱間埋め込みは高速で非常に硬いマウントを作成しますが、熱によって一部のアルミニウム合金や低温度焼き戻し鋼など、特定の合金の微細構造が変化する可能性があります。

収縮と隙間の問題

すべてのマウンティングコンパウンドは硬化時にわずかに収縮します。コンパウンドが試料から剥がれると、隙間が生じます。この隙間は、研磨中に研磨粒子や液体を閉じ込め、最終的な表面を汚染し、真の微細構造を不明瞭にする可能性があります。重要な用途では、低収縮エポキシが不可欠です。

硬度不一致

理想的には、マウンティングコンパウンドは金属試料と同様の摩耗率を持つべきです。マウントが柔らかすぎると、試料よりも早く摩耗し、エッジが丸まってしまいます。硬すぎると、試料が優先的に摩耗する可能性があります。

目標に合った適切な選択をする

熱間埋め込みと冷間埋め込みの決定は、材料の特性と分析の必要性によって決まります。

堅牢な材料（鋼など）のハイスループットな日常分析が主な焦点である場合：熱間圧縮埋め込みが最も効率的で経済的な選択肢です。
熱に敏感な、コーティングされた、またはデリケートな材料（電子部品や一部のポリマーなど）を分析する場合：冷間埋め込みが試料の真の微細構造を維持する唯一の方法です。
破損解析において完璧なエッジ保持が絶対に不可欠な場合：高品質の低収縮冷間埋め込みエポキシまたは繊維入り熱間埋め込みコンパウンドを使用してください。

最終的に、正しいマウンティング技術を選択することは、最終的な顕微鏡画像が材料の内部構造を真に表すことを保証する基礎的なステップです。

要約表：

マウンティング方法	プロセス	主な特徴	最適な用途
熱間埋め込み	熱 + 圧力 (150-200°C)	高速 (5-10分)、硬いマウント	堅牢な材料の日常分析 (例：鋼)
冷間埋め込み	室温硬化	熱/圧力なし、穏やかなプロセス	デリケートな、熱に敏感な、またはコーティングされた材料
