知識 管状炉の原理とは?ラボ用高温精度の発見
著者のアバター

技術チーム · Kintek Solution

更新しました 1 month ago

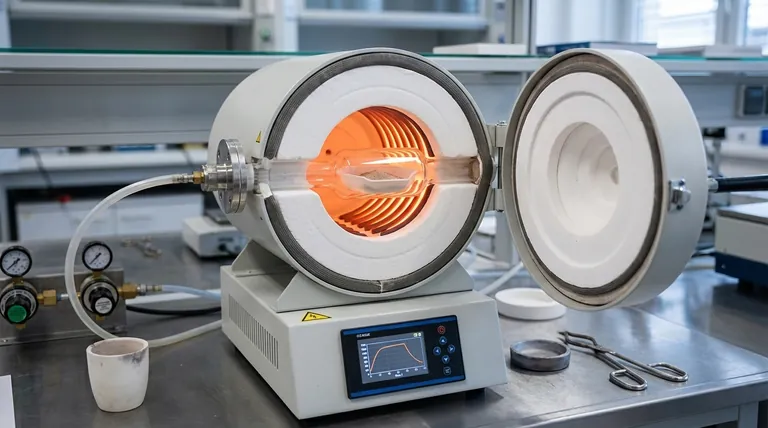

管状炉の原理とは?ラボ用高温精度の発見

管状炉は、電気抵抗加熱によって高温を発生させ、熱絶縁マトリックスに埋め込まれた発熱体が円筒状の空洞を取り囲む形で作動する。管状炉は通常、石英管またはアルミナ管を加熱チャンバーとして使用し、密閉して制御された雰囲気または真空状態を作り出すことができます。熱は熱放射と熱伝導によって管内の試料に伝わります。温度制御は熱電対によるフィードバックで行われ、正確で均一な加熱が保証されます。管状炉は、一貫して制御された高温環境を提供できるため、焼結、アニーリング、材料合成などの用途に研究室で広く使用されています。

キーポイントの説明

管状炉の原理とは?ラボ用高温精度の発見
  1. 加熱メカニズム:

    • 管状炉は電気抵抗加熱によって熱を発生させる。多くの場合、カンタルや炭化ケイ素のような材料で作られた発熱体が、円筒形の空洞を囲む熱絶縁マトリックスに埋め込まれています。これらのエレメントは、ジュール効果によって電気エネルギーを熱に変換し、さまざまなプロセスに必要な高温を提供します。
  2. ヒーティング・チャンバーとチューブ:

    • 管状炉の加熱室は一般的に円筒形で、石英管またはアルミナ管が収納されている。これらの材料は熱安定性が高く、化学反応に強いことから選ばれています。チューブは密閉容器として機能し、多くの高温プロセスに不可欠な制御された大気または真空状態を可能にします。
  3. 温度制御:

    • 正確な温度制御は熱電対によって達成され、炉の制御システムにフィードバックされます。これにより、加熱プロセス全体を通じて所望の温度が一貫して維持されます。温度を正確に制御する能力は、材料合成や熱処理などの用途において極めて重要です。
  4. 断熱:

    • 発熱体は熱絶縁マトリックスに埋め込まれており、熱損失を最小限に抑え、エネルギー効率を向上させます。この断熱材により、発生した熱が加熱チャンバー内に集中し、チューブ内の試料に均一な加熱が行われます。
  5. 用途:

    • 管状炉は、焼結、アニーリング、材料合成を含む様々な用途に大学や研究所で一般的に使用されています。制御された高温環境を提供できるため、小さな試料の処理や精密な熱条件を必要とする実験に最適です。
  6. 密封と雰囲気制御:

    • 石英管またはアルミナ管は、ステンレス鋼製シーリングフランジを使用して密閉することができ、管が必要な密閉条件を満たすことを保証します。このセットアップにより、酸化、還元、不活性ガス保護などのプロセスに不可欠な、制御された雰囲気または真空状態を作り出すことができます。
  7. 真空とガスハンドリング:

    • チューブ先端のシールフランジを真空ポンプに接続することで、吸引前の真空状態を作り出すことができます。この機能は、加熱室から空気やその他のガスを除去する必要があるプロセスで特に有用です。さらに、実験の要求に応じて、保護ガス、酸化性ガス、還元性ガスを導入するために炉を使用することもできる。

要約すると 管状炉 管状炉は、電気抵抗加熱による高温の効率的な発生と制御を中心に、正確な温度調節、断熱、制御された雰囲気や真空状態を作り出す能力に重点を置いています。これらの特徴により、管状炉は研究および産業環境における様々な高温用途に不可欠なツールとなっている。

総括表

主な側面 機能
加熱メカニズム カンタルやシリコンカーバイドなどの材料を使用した電気抵抗加熱。
加熱チャンバー 石英管またはアルミナ管で、熱安定性と雰囲気制御が可能。
温度制御 熱電対フィードバックにより、正確で均一な加熱を実現。
断熱 熱損失を最小限に抑え、エネルギー効率と均一な加熱を改善します。
用途 焼結、アニーリング、材料合成など、研究室での使用。
シーリングと雰囲気 ステンレススチールシーリングフランジは、真空または制御されたガス環境を可能にします。
真空とガスハンドリング 真空ポンプに接続し、保護ガスや反応性ガスの導入を可能にします。

管状炉の可能性をあなたのラボに-。 私たちの専門家に今すぐご連絡ください までご連絡ください!
