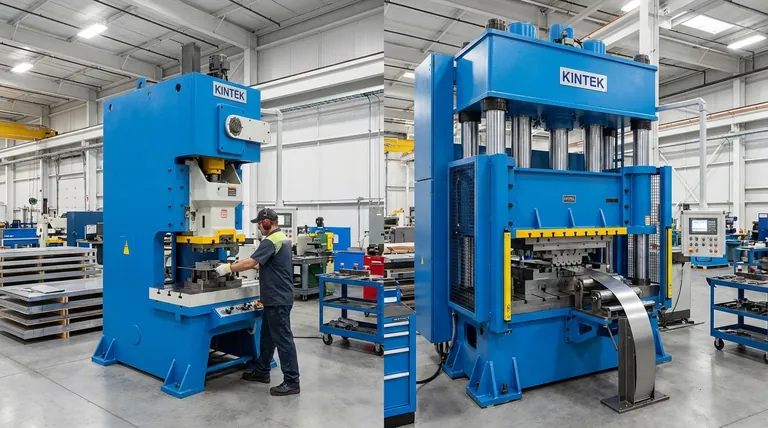

C型とH型パワープレスの根本的な違いは、フレームの形状と構造にあります。C型プレスは、ギャップフレームプレスとも呼ばれ、文字「C」のような形状の開口部のあるフレームが特徴で、3方向からの優れたアクセスを提供します。対照的に、H型プレスは、ストレートサイドプレスとも呼ばれ、完全に囲まれた柱で支えられたフレームを持ち、優れた剛性を提供します。この単一の設計上の違いが、機械の性能、精度、および理想的な用途を決定します。
C型とH型プレスの選択は、アクセス性と汎用性（C型）と構造的剛性と精度（H型）の間の直接的なトレードオフです。特定の作業の要求を理解することが、正しい決定を下すための鍵となります。
C型プレス：アクセシビリティの主力
C型プレスは、その汎用性と使いやすさから、加工工場で最も一般的な設計の一つです。その特徴はC字型のフレームにあります。
オープンフレーム設計
フレームは単一の堅固な鋳造品または製作物で、ダイエリアの前面、左側、右側が開いています。これにより、オペレーターや自動化システムにとって比類のないアクセスが提供されます。
主な利点：比類のないアクセス
このオープン設計は、部品の手動での積み下ろし、型破りな形状の部品への対応、またはコイルフィーダーやその他の自動化システムを機械の側面から統合するのに理想的です。金型交換はより迅速かつ簡単になることがよくあります。
固有の制限：フレームのたわみ
重い負荷がかかると、Cフレームの開口部（ギャップ）はたわみ、「開口」する傾向があります。フレームのたわみとして知られるこのわずかな開口部は、部品の最終的な精度に影響を与え、時間の経過とともに工具の不均一な摩耗につながる可能性があります。
H型プレス：剛性の王者
H型、またはストレートサイドプレスは、精度が最重要視される要求の厳しい用途向けに設計されています。その設計は、Cフレームの制限に直接対処しています。
クローズドフレーム設計
H型プレスは、機械のベッドとクラウンを接続する2本または4本の巨大な鋼製柱を持つ完全なフレームを使用します。これにより、本質的に剛性が高く安定した、完全に囲まれた箱型の構造が作成されます。
主な利点：優れた精度
H型プレスは、プレス力をフレームの柱全体に均等に分散させることで、たわみを最小限に抑えます。この構造的完全性により、一貫した金型アライメントが保証され、部品精度が向上し、品質が向上し、金型寿命が大幅に延びます。
実用的な考慮事項：限られたアクセス
剛性を提供する柱は、ダイエリアへのアクセスも制限します。材料と工具は通常、プレスの前面と背面からのみロードできるため、特定のワークフローや自動化設定が複雑になる可能性があります。
トレードオフの理解：直接比較
これら2つの設計のどちらを選択するかは、製造プロセスのニーズに対して、それらの固有の長所と短所を比較検討することを含みます。
剛性と精度
H型プレスが明らかに優れています。そのクローズドフレームは、C型フレームが経験する角度のたわみに抵抗するように構築されており、高精度スタンピング、深絞り、およびプログレッシブダイ操作の標準となっています。
アクセス性とワークフロー
C型プレスは優れた柔軟性を提供します。そのオープンサイドは、複数の方向からの材料供給を容易にし、幅広い種類の作業のセットアップを高速化するため、優れた汎用機械となります。
用途への適合性
C型プレスは、極端な精度が主な懸念事項ではない、より小さな部品のブランキング、ピアシング、および成形作業に優れています。H型プレスは、高トン数アプリケーション、大型ベッド操作、および厳密な公差を必要とするあらゆるプロセスに必要です。
コストと設置面積
特定のトン数では、C型プレスは一般的に安価で、設置面積も小さくなります。H型プレスに必要な堅牢な構造と追加の材料は、より大きな設備投資を意味します。
用途に合った適切な選択をする
最終的な決定は、部品と生産目標の特定の要求によって導かれるべきです。
- 汎用性と頻繁なジョブ変更が主な焦点である場合：C型プレスは、比類のないアクセス性と低い初期コストのため、理想的な選択肢です。
- 最高の精度で大量生産が主な焦点である場合：H型プレスは、部品の品質を維持し、高価な工具への投資を保護するために必要な剛性を提供します。
- プログレッシブダイまたは深絞りを含む作業の場合：H型プレスの優れた安定性と最小限のたわみは不可欠です。
最終的に、フレーム設計におけるこの核心的な違いを理解することで、単なる機械ではなく、信頼性と効率的な製造プロセスのための適切な基盤を選択できるようになります。
要約表：
| 特徴 | C型プレス（ギャップフレーム） | H型プレス（ストレートサイド） |
|---|---|---|
| フレーム設計 | オープンサイドの「C」字型 | 囲まれた、柱で支えられた「H」字型 |
| 主な強み | 3方向からの優れたアクセス | 優れた剛性と安定性 |
| 理想的な用途 | 汎用性、手動ローディング、小型部品 | 高精度、高トン数、プログレッシブダイ |
| 主な制限 | 重負荷時のフレームのたわみ | ダイエリアへのアクセスが制限される |
| コストの考慮事項 | 一般的に初期コストが低い | 設備投資が高い |
