本質的に、化学気相成長法（CVD）は、高品質で超薄膜およびナノマテリアルをゼロから構築するための手法です。これは、反応性ガス（前駆体）をチャンバーに導入し、そこでそれらが化学反応を起こすか、基板として知られる加熱された表面上で分解することによって機能します。この反応の固体生成物が基板上に堆積し、目的のナノマテリアル層が形成されます。
CVDは、材料の最終特性に対して例外的な制御を提供する強力で多用途な「ボトムアップ」合成技術です。しかし、その有効性は、基板材料の選択を制限する可能性のある高い動作温度という主な制限と常に比較されます。
CVDの基本的な仕組み
その有用性を理解するためには、プロセスを蒸気、化学反応、堆積という3つの本質的な段階に分けることが役立ちます。
「蒸気」段階：前駆体の導入
プロセスは、特定の**前駆体ガス**を反応チャンバーに供給することから始まります。これらのガスは最終材料の構成要素であり、外部ソースから供給されます。
これらのガスの組成と流量は、最終膜の化学的性質を制御する最初の重要なパラメーターです。
「化学」段階：反応の誘発
チャンバー内では、エネルギーが加えられます。最も一般的には熱の形です。このエネルギーにより、前駆体ガスは不安定になり、互いに反応するか分解します。
この化学変化により、気体の前駆体は新しい固体種とさまざまな副生成物に変換され、これらは気体の状態のまま残ります。
「堆積」段階：ナノマテリアルの構築
新しく形成された固体種は、チャンバー内に配置された加熱された基板上に堆積します。この堆積により、材料は原子ごと、または分子ごとに構築され、非常に均一で密度の高い薄膜が得られます。
堆積が気相から起こるため、このプロセスは複雑な三次元形状を例外的な均一性でコーティングすることができ、これは**コンフォーマルカバレッジ**として知られる特性です。
CVDがナノマテリアルにとって主要な手法である理由
CVDは、制御と品質に関して大きな利点があるため、ナノマテリアル合成において最も広く使用されている技術の1つです。
比類のない材料の多様性
CVDは単一の材料クラスに限定されません。金属膜、二酸化ケイ素のような非金属膜、多成分合金、複雑なセラミック化合物など、幅広い材料の堆積に使用できます。
構造に対する精密な制御
温度、圧力、ガス流量などのプロセスパラメーターを注意深く調整することにより、オペレーターは最終材料の特性を正確に制御できます。これには、化学組成、結晶構造、粒径、形態が含まれます。
優れた膜品質
CVDによって製造される膜は、高い純度と密度で知られています。このプロセスにより、優れた結晶化度と低い残留応力を持つ材料が得られ、これらは太陽電池（多結晶シリコン）やエレクトロニクスなどの高性能アプリケーションにとって重要です。
触媒CVD（CCVD）に関する注記
カーボンナノチューブ（CNT）などの特定の材料の場合、基板上に触媒が使用されることがよくあります。このバリエーションである**触媒CVD（CCVD）**は、構造制御とコスト効率を高めるため、主流の方法です。
トレードオフと制限の理解
どの技術にも欠点がないわけではありません。CVDの客観的な評価には、その主な課題を理解する必要があります。
高温要件
従来のCVDの最も重要な制限は、反応温度が非常に高いこと（多くの場合850°Cから1100°Cの間）です。ポリマーや特定の金属など、多くの基板材料は、溶融または劣化することなくこの熱に耐えることができません。
熱の緩和：最新のCVDバリアント
この制限を克服するために、いくつかの低温CVD法が開発されています。**プラズマ強化CVD（PECVD）**や**レーザー支援CVD**などの技術は、代替のエネルギー源を使用して化学反応を促進し、はるかに低い温度での堆積を可能にします。
環境およびエネルギー消費
合成プロセス、特に必要な高温は、エネルギー集約的です。これは、エネルギー消費量の増加と温室効果ガス排出につながり、製造される材料のライフサイクルにおける生態毒性と全体的なコスト効率に影響を与えます。
プロジェクトへの適用
CVDを使用するという決定は、プロジェクトの優先順位と制約を明確に理解した上で行われるべきです。
- 主な焦点が高い純度で耐久性のある基板上の結晶性膜である場合： 従来のCVDは優れた選択肢であり、材料品質に対する比類のない制御を提供します。
- 主な焦点が耐熱性の低い材料のコーティングである場合： 標準CVDは実行不可能であるため、PECVDなどの低温バリアントを調査する必要があります。
- 主な焦点がコスト効率の高い大量生産である場合： エネルギー消費量、前駆体材料のコスト、および触媒の必要性の可能性を注意深く分析して、全体的な経済的実現可能性を判断する必要があります。
結局のところ、CVDの原理とトレードオフが完全に理解されていれば、高性能ナノマテリアルを作成するための強力なツールとなります。
要約表：
| 主要な側面 | 説明 |
|---|---|
| プロセスタイプ | ボトムアップ合成技術 |
| 基本原理 | 前駆体ガスが加熱された基板上で反応/分解し、固体膜を形成する |
| 主な利点 | 膜の純度、密度、コンフォーマルカバレッジに対する例外的な制御 |
| 主な制限 | 高い動作温度により基板の選択肢が制限される可能性がある |
| 一般的なバリアント | CNTなどの低温または特定の材料向けにはPECVD（プラズマ強化CVD）、CCVD（触媒CVD） |
精密で高品質なナノマテリアル合成を研究室に統合する準備はできましたか？
KINTEKでは、お客様の研究ニーズに合わせた高度なラボ機器と消耗品の提供を専門としています。高純度膜のためのCVDの探求であれ、耐熱性基板のためのソリューションが必要であれ、当社の専門知識が優れた結果の達成を支援します。
当社のソリューションがナノマテリアル合成をどのように強化し、プロジェクトを前進させるかについて、専門家にご相談ください。

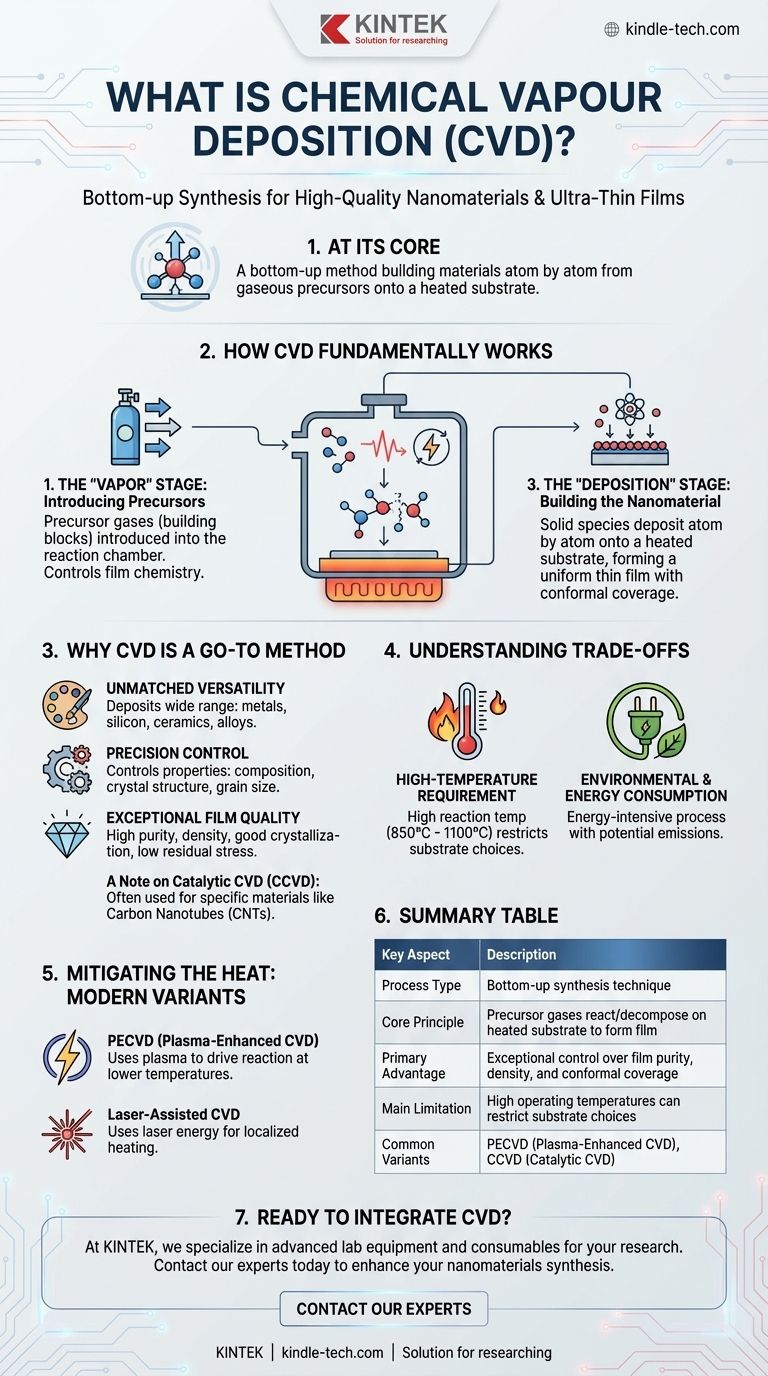

ビジュアルガイド
