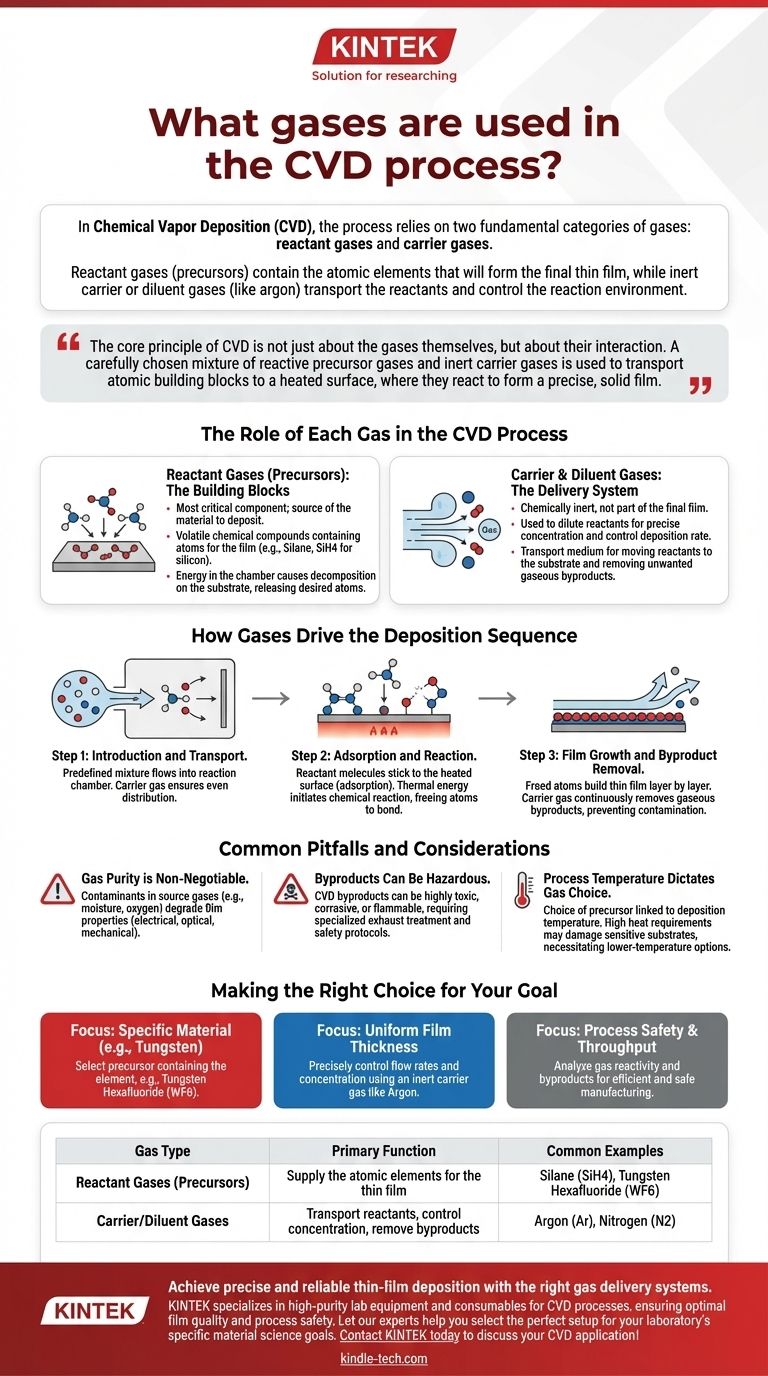

化学気相成長（CVD）プロセスでは、特定の用途や合成される材料に応じて、さまざまなガスが使用される。主なガスには、炭素源としてメタン（CH4）、キャリアおよびエッチング剤として水素（H2）がある。窒素（N2）、アルゴン（Ar）、二酸化炭素（CO2）、四塩化ケイ素、メチルトリクロロシラン、アンモニア（NH3）などの他のガスも、さまざまなCVDプロセスで使用される。これらのガスは、精密なガス・蒸気供給システムを通じて供給され、その流量と組成を制御することで、所望の化学反応と材料特性を実現する。ガスの特定の組み合わせと比率は、ダイヤモンド、シリコン、その他の化合物など、成膜される材料の種類によって異なります。
主なポイントを説明します：
-
CVDプロセスにおける一次ガス
- メタン（CH4）： メタンはCVDプロセス、特にダイヤモンド合成において一般的な炭素源である。ダイヤモンド構造の形成に必要な炭素原子を供給する。
- 水素（H2）： 水素はキャリアガスとしてもエッチング剤としても使用されます。水素は、ダイヤモンド以外の炭素を選択的に除去するのに役立ち、成膜されたダイヤモンドの純度を保証します。水素は、高温環境で気相を活性化し、必要な化学反応を可能にするためにも使用されます。
-
キャリアーガスと不活性ガス
- 窒素（N2）： 窒素はCVDプロセスのキャリアガスとしてよく使用される。反応ガスを反応チャンバーに運ぶのに役立ち、反応速度を制御する希釈剤としても機能する。
- アルゴン（Ar）： アルゴンもCVDで使用される不活性ガスである。反応に安定した環境を提供し、反応チャンバー内の圧力制御に役立つ。
-
反応ガス
- 二酸化炭素（CO2）： CO2は、炭素と酸素の供給源として、特定のCVDプロセスで使用できる。メタンよりも一般的ではないが、特定の用途では有用である。
- アンモニア（NH3）： アンモニアは、窒化ケイ素（Si3N4）などの窒化物の成膜を伴うCVDプロセスで使用される。これらの反応に必要な窒素原子を供給する。
-
特定の用途に特化したガス
- 四塩化ケイ素（SiCl4）： シリコン系材料を堆積させるCVDプロセスで使用されるガス。シリコン膜の形成に必要なシリコン原子を供給する。
- メチルトリクロロシラン（CH3SiCl3）： この化合物は、炭化ケイ素（SiC）膜を成膜するCVDプロセスで使用される。SiC形成に必要なケイ素原子と炭素原子を適切な比率で供給する。
-
ガス供給システム
- マスフローコントロール CVDプロセスでは、ガスの流量を正確に制御することが不可欠です。マスフローコントローラー（MFC）は、反応チャンバーへの各ガスの流量を調整するために使用され、反応物の正しい混合と濃度を保証します。
- 調節バルブ： システム内のガスの圧力と流量を調整するためのバルブです。MFCと連動し、CVDプロセスに必要な条件を維持する。
-
ガスの活性化：
- 高温活性化： 多くのCVDプロセスでは、分子を化学的に活性なラジカルに分解するために、ガスを高温（しばしば2000℃を超える）で活性化する必要がある。これはダイヤモンド合成において特に重要であり、高温によってグラファイトではなくダイヤモンドが確実に形成される。
- マイクロ波またはホットフィラメントによるイオン化： 一部のCVDシステムでは、マイクロ波またはホットフィラメントを使用してガスをイオン化する。このイオン化プロセスにより、目的の材料の成膜に必要な反応種が生成される。
-
ガス比のばらつき：
- 成長させる材料による CVDで使用するガスの具体的な組み合わせや比率は、成膜する材料の種類によって大きく異なる。例えば、ダイヤモンド合成におけるメタンと水素の比率は通常1:99ですが、これはダイヤモンドの望ましい特性によって変化します。
各ガスの役割とCVDプロセスにおける正確な制御の重要性を理解することで、ガスの選択と管理が高品質の材料成膜を達成するために重要であることが明らかになる。
まとめ表
| ガスの種類 | CVDにおける役割 | 一般的な用途 |
|---|---|---|
| メタン (CH4) | ダイヤモンド合成の主要炭素源 | ダイヤモンド膜の蒸着 |
| 水素 (H2) | キャリアガス、エッチング剤、高温での気相活性化 | ダイヤモンド純度管理、ガス活性化 |
| 窒素 (N2) | キャリアガス、希釈剤、反応速度の制御 | 反応ガスの輸送 |
| アルゴン (Ar) | 安定した反応環境と圧力制御のための不活性ガス | 圧力安定化 |
| 二酸化炭素 (CO2) | 特定の用途における炭素と酸素の供給源 | 特殊なCVDプロセス |
| アンモニア (NH3) | 窒化物材料の成膜に窒素を供給 | 窒化ケイ素(Si3N4)の合成 |
| 四塩化ケイ素 (SiCl4) | シリコン系材料成膜用シリコン源 | シリコン膜形成 |
| メチルトリクロロシラン (CH3SiCl3) | 炭化ケイ素(SiC)析出用ケイ素および炭素源 | 炭化ケイ素膜の合成 |
