基本的に、反応性スパッタリングは、他の方法では容易に作製できない酸化物や窒化物などの高性能複合薄膜を作成するために使用される製造プロセスです。その用途は、レンズへの反射防止光学コーティングの成膜から、切削工具への超硬質で耐摩耗性のある表面の作成、さらにはマイクロチップ内部の重要な絶縁層やバリア層の製造にまで及びます。
反応性スパッタリングの主な価値は、単純な純金属ターゲットから開始することで、複雑な複合膜（セラミックなど）を作成できる能力にあります。成膜プロセス中に反応性ガスを導入することにより、基板上の最終材料の化学組成と特性を正確に設計できます。
反応性スパッタリングの仕組み：金属から化合物へ
その用途を理解するためには、まずその基本的なメカニズムを理解する必要があります。これは標準的な物理気相成長（PVD）プロセスの改良版です。
基本的なスパッタリングプロセス
標準的なスパッタリングでは、目的の材料のターゲットを真空チャンバー内に配置します。通常、アルゴン（Ar）である不活性ガスの高エネルギーイオンがこのターゲットに加速され、微小なビリヤードボールのように原子を物理的に叩き出します。これらの放出された原子は移動し、基板上に堆積して薄膜を形成します。
反応性ガスの導入
反応性スパッタリングでは、重要な第2のステップが追加されます。不活性アルゴンガスと共に、少量の制御された反応性ガス（最も一般的には酸素（O₂）または窒素（N₂））がチャンバー内に導入されます。
化学反応
純粋な金属ターゲットから放出された原子は、この反応性ガスが豊富なプラズマを通過します。化学反応が起こり、純粋な金属原子が新しい化合物に変換されます。例えば、スパッタリングされたチタン（Ti）原子が窒素と反応して窒化チタン（TiN）を形成します。
この反応は、基板に向かう途中の気相中、または膜が成長する基板表面上で直接発生する可能性があります。
複合膜の堆積
最終的な結果として、元の金属ターゲットとは化学組成と特性が完全に異なる複合膜が基板上に堆積されます。
材料特性に起因する主な用途
反応性スパッタリングの多用途性は、生成できる材料の広範な範囲から生まれます。用途は、これらの堆積された膜の特定の特性によって定義されます。
光学コーティング
酸化アルミニウム（Al₂O₃）や二酸化ケイ素（SiO₂）などの多くの酸化物は透明であり、特定の屈折率を持っています。反応性スパッタリングは、正確な多層光学コーティングを作成するための主要な方法です。
これには、眼鏡レンズやカメラ光学部品の反射防止コーティング、高反射率ミラー、特定の波長の光のみを通過させる光学フィルターなどが含まれます。
硬質・耐摩耗性コーティング
窒化チタン（TiN）や窒化チタンアルミニウム（TiAlN）などの窒化物や炭化物は、極めて硬く、化学的に安定しています。
これらのコーティングは、産業用切削工具、ドリルビット、金型に適用され、寿命と性能を劇的に向上させます。また、装飾的な仕上げ（例：時計の金色のTiN）や、生体適合性と耐摩耗性を向上させるための医療用インプラントにも使用されます。
電気・半導体層
反応性スパッタリングはマイクロエレクトロニクスにおいて極めて重要です。これは、トランジスタやコンデンサの構築に不可欠な、窒化ケイ素（Si₃N₄）や酸化アルミニウムなどの誘電体膜（絶縁体）を堆積するために使用されます。
また、チップ内の複雑な配線内の異なる金属が相互に拡散して短絡を引き起こすのを防ぐための、TiNなどのバリア層を作成するためにも使用されます。
透明導電性酸化物（TCO）
酸化インジウムスズ（ITO）などの特殊なクラスの材料は、光学的に透明でありながら電気的に導電性を持つという独自の組み合わせを持っています。
反応性スパッタリングは、現代のタッチスクリーン、LCD、OLEDディスプレイ、薄膜太陽電池の基盤となるTCOを堆積するための主要な方法です。
トレードオフと課題の理解
強力である一方で、反応性スパッタリングは、管理しなければならない固有の困難を伴う複雑なプロセスです。
「ターゲットの汚染」効果
最大の課題は、ヒステリシス、またはターゲットの汚染として知られる現象です。反応性ガスはスパッタリングされた原子と反応するだけでなく、ターゲット自体の表面とも反応し、絶縁性の化合物層を形成します。
この「汚染された」層は純粋な金属よりもはるかに遅くスパッタリングされるため、成膜速度が突然劇的に低下します。この不安定性を管理するには、高度なプロセス制御システムが必要です。
化学量論の制御
このプロセスにより膜の化学比（化学量論）を正確に制御できますが、それを達成するには繊細なバランスが必要です。ガスの流量や圧力のわずかなずれは、目的のTiO₂ではなくTi₂O₃のような間違った組成の膜をもたらし、その特性を変化させる可能性があります。
低い成膜速度
一般的に、反応性スパッタリングは純粋な金属膜をスパッタリングするよりも遅いです。これは部分的にターゲットの汚染効果と、化学反応自体で消費されるエネルギーによるものです。非常に厚い膜の場合、これは長い処理時間につながる可能性があります。
目標に合わせた正しい選択
反応性スパッタリングは、目的の膜がそれ自体をスパッタリングターゲットとして製造することが不可能または非現実的な化合物である場合に選択されます。
- 主な焦点が光学性能にある場合： 反射防止コーティングやフィルターに必要な正確な多層誘電体スタックを作成するには、反応性スパッタリングが理想的です。
- 主な焦点が機械的耐久性にある場合： このプロセスを使用して、工具、インプラント、耐摩耗性表面用の硬質で不活性な窒化物または炭化物コーティングを堆積させます。
- 主な焦点が高度な電子機器にある場合： これは、半導体やディスプレイに不可欠な高品質の絶縁膜、バリア膜、または透明導電膜を堆積させるための頼りになる方法です。
結局のところ、反応性スパッタリングは、エンジニアや科学者が原子レベルでカスタム材料を作成し、ゼロから高性能フィルムを構築することを可能にします。
要約表：
| 応用分野 | 生成される主要材料 | 主な利点 |
|---|---|---|
| 光学コーティング | 酸化物（例：Al₂O₃、SiO₂） | 反射防止、正確な屈折率、多層フィルター |
| 硬質・耐摩耗性コーティング | 窒化物・炭化物（例：TiN、TiAlN） | 極度の硬度、耐久性、装飾仕上げ |
| 電気・半導体層 | 誘電体（例：Si₃N₄）、バリア層（例：TiN） | 絶縁、拡散バリア、マイクロチップの信頼性 |
| 透明導電性酸化物（TCO） | 酸化インジウムスズ（ITO） | ディスプレイおよび太陽電池向けの光透過性と電気伝導性の両立 |
次世代薄膜の設計にご興味はありますか？
反応性スパッタリングは、正確な特性を持つカスタム複合膜を作成するための強力なツールです。高度な光学システム、耐久性のある産業用工具、最先端の半導体デバイスを開発する場合でも、適切な実験装置を持っていることが成功には不可欠です。
KINTEKは、薄膜堆積と材料科学に焦点を当てた研究所の正確なニーズに応える、高品質の実験装置と消耗品の専門サプライヤーです。 当社の専門知識は、ターゲットの選択からターゲット汚染などの複雑な課題の管理まで、反応性スパッタリングプロセスの最適化を支援します。
今すぐお問い合わせいただき、当社のソリューションがお客様の研究および生産能力をどのように向上させることができるかをご相談ください。共に材料の未来を築きましょう。

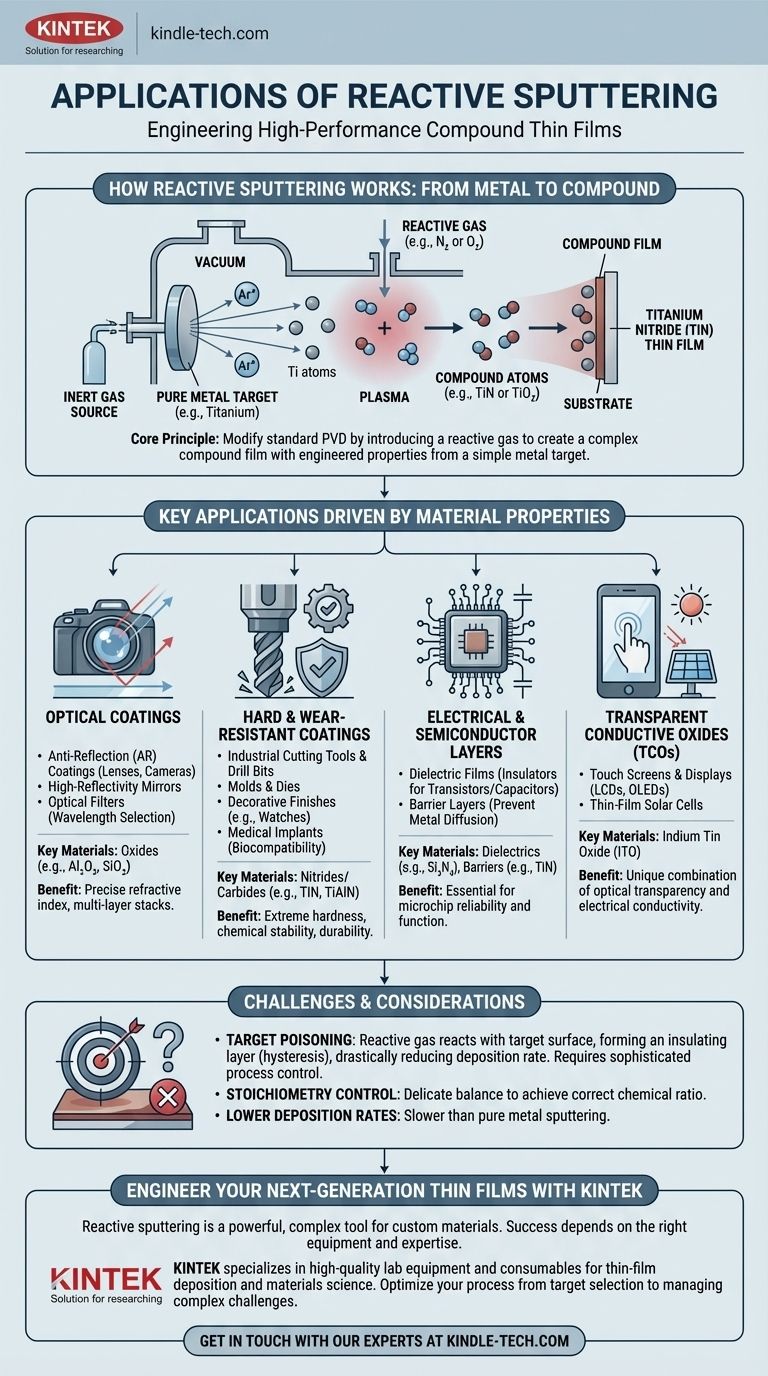

ビジュアルガイド
