Mocvdの応用分野とは？高性能Led、レーザー、エレクトロニクスの可能性を解き放つ

その核心において、有機金属化学気相成長法（MOCVD）は、ほとんどの現代のLED、半導体レーザー、高周波パワーエレクトロニクスの基盤となる製造プロセスです。有機金属気相エピタキシー（MOVPE）としても知られるこの技術は、先進的なトランジスタ、ソーラーパネル、および窒化ガリウム（GaN）などの化合物半導体から作られるその他の重要なオプトエレクトロニクス部品を含む幅広いデバイスの製造に使用されます。

MOCVDは単なるコーティング技術ではありません。それは原子レベルの構築方法です。その真の価値は、複雑で高純度の結晶材料層を精密に制御して構築する能力にあり、これは高性能な電子デバイスおよび光デバイスの基本的な要件です。

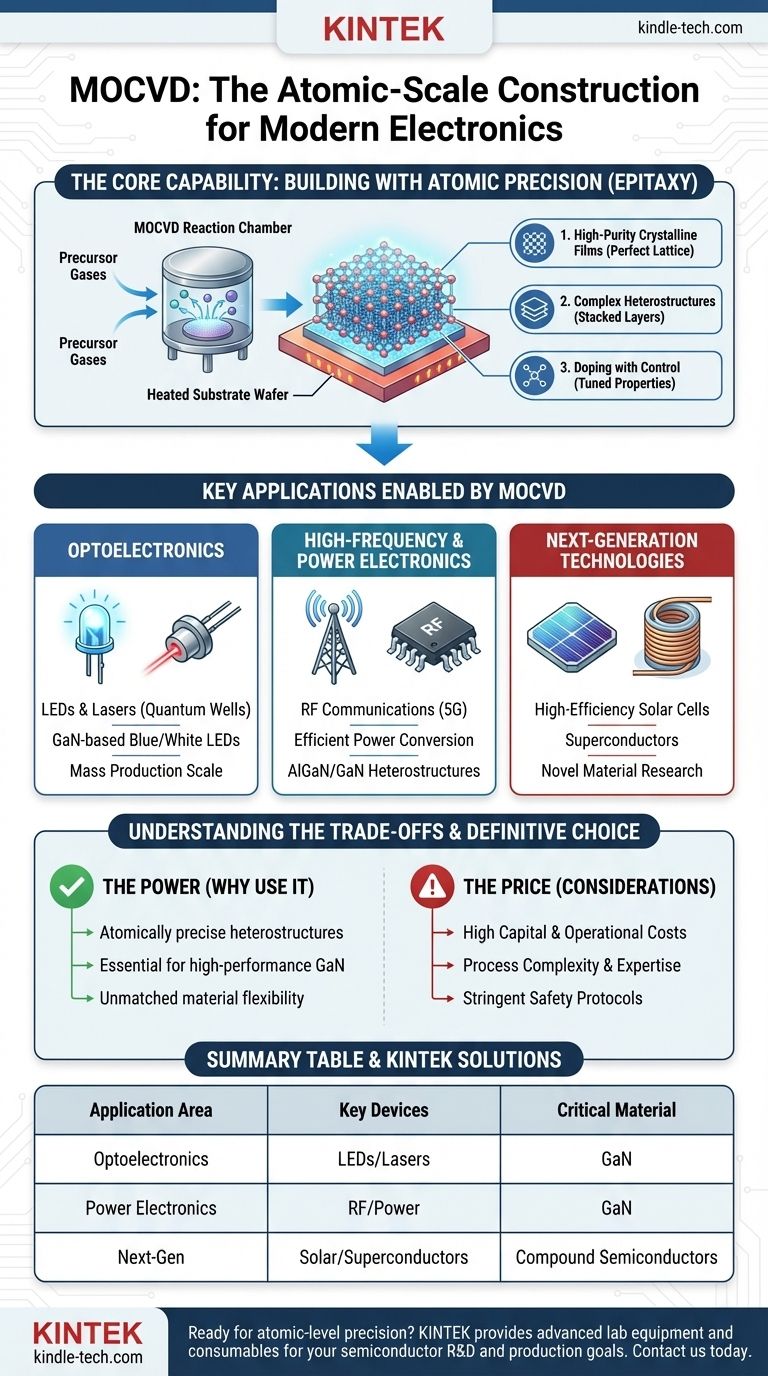

MOCVDの応用分野とは？高性能LED、レーザー、エレクトロニクスの可能性を解き放つ

中核となる能力：原子精度での構築

MOCVDの応用を理解するためには、まずその基本的な能力であるエピタキシーを理解する必要があります。これは、結晶基板の上に薄い単結晶層を成長させるプロセスです。MOCVDは、比類のない精度でこれに優れています。

高純度結晶膜の成長

MOCVDは、前駆体ガス（「有機金属」）を正確な量で、加熱された基板ウェハを含む反応チャンバーに導入することで機能します。ガスは高温の表面で分解し、目的の原子が完全な結晶格子を形成し、下にある基板の構造を継続します。これにより、非常に高い純度と品質の膜が得られます。

複雑なヘテロ構造の作成

MOCVDの真の力は、異なるガス源間を迅速に切り替える能力にあります。これにより、エンジニアは異なる組成を持つ半導体材料の層を積み重ねて成長させることができます。これらの積層体はヘテロ構造と呼ばれ、ほとんどの先進デバイスの基礎となります。これらの層間の移行は原子的にシャープです。

比類のない制御によるドーピング

半導体の機能は、意図的に不純物を導入するドーピングと呼ばれるプロセスに依存します。MOCVDは、成長プロセス中にドーパントガスを極めて精密に導入することを可能にし、材料の電気的特性を微調整する上でエンジニアに細やかな制御を提供します。

MOCVDによって可能になる主要な応用

MOCVDがこれらの複雑で高純度の構造を構築する能力は、多くの現代技術の機能を直接可能にします。

オプトエレクトロニクス：LEDとレーザー

これはMOCVDの最も広範な応用です。LEDとレーザーダイオードが効率的に光を生成するためには、ある材料の極薄層が別の2つの材料の層に挟まれた量子井戸と呼ばれる構造が必要です。MOCVDは、特にGaNベースの青色および白色LEDの量産に必要な均一性と規模で、これらの複雑な積層体を製造できる唯一の技術です。

高周波およびパワーエレクトロニクス

RF通信（5G基地局など）用の高周波デバイスや、効率的な電力変換用の高出力トランジスタは、窒化ガリウム（GaN）のような材料に依存しています。これらのデバイスは、電子の移動度の高いチャネルを作成するために特定のヘテロ構造（例：AlGaN/GaN）を使用します。MOCVDは、これらの高速、高出力コンポーネントを製造するための不可欠なツールです。

次世代技術

MOCVDは、幅広い他の先進材料を製造するために使用される多用途なプラットフォームです。これには、異なる波長の太陽光を捕捉するために複数の層を使用する高効率の多接合太陽電池や、超伝導体およびその他の先進的な電子材料の研究のための薄膜が含まれます。

トレードオフの理解

強力である一方で、MOCVDは複雑で資源集約的な技術です。その使用は、特定のエンジニアリングおよびビジネス上の優先順位を意味します。

高い設備投資と運用コスト

MOCVD反応炉は高度で高価な機械であり、多大な投資を必要とします。これらは精密な温度と圧力の条件下で動作し、広範な設備サポートを必要とするため、参入障壁が高くなります。

プロセスの複雑さと専門知識

特定のデバイス向けに安定した高収率のMOCVDプロセスを開発することは、重要なR&Dの取り組みです。最適な結果を得るために数十のプロセスパラメータを調整するには、化学、材料科学、物理学に関する深い専門知識が必要です。

前駆体化学と安全性

「有機金属」前駆体は反応性が高く、しばしば毒性があったり、自然発火性（空気中で自然に発火する）であったりします。現代の液体前駆体は古い化合物よりも安全ですが、それらを管理するには依然として厳格な安全プロトコルと特殊な取り扱いシステムが必要です。

MOCVDが決定的な選択となるのはいつか？

MOCVDを使用する決定は、原子レベルで精密な結晶ヘテロ構造に対する譲れない必要性によって推進されます。

高効率LEDまたはレーザーダイオードの量産が主な焦点である場合：MOCVDは譲れない業界標準であり、必要な量子井戸構造を大規模に作成できる唯一の実行可能な方法です。
高周波または高出力GaNトランジスタの製造が主な焦点である場合：MOCVDは、デバイスの性能と信頼性を定義する複雑な多層ヘテロ構造を精密に制御するために不可欠です。
新しい半導体材料またはデバイス構造の研究が主な焦点である場合：MOCVDは、比類のない材料の柔軟性と原子レベルの制御を提供し、材料科学とエレクトロニクスの限界を押し広げるための重要なツールとなります。

最終的に、MOCVDは、最終デバイスの性能がその基礎となる結晶構造の完全性に完全に依存する場合に選択されます。

要約表：

応用分野	製造される主要デバイス	重要な材料（例）
オプトエレクトロニクス	LED、レーザーダイオード	窒化ガリウム（GaN）
高周波/パワーエレクトロニクス	RFトランジスタ、パワーコンバータ	窒化ガリウム（GaN）
次世代技術	多接合太陽電池、超伝導体	化合物半導体
