電子ビーム蒸着装置は、成膜中にどのように冷却されますか？安定したプロセスを実現するための重要な熱管理

本質的に、電子ビーム蒸着装置は、冷却水の連続的かつ高流量の循環によって積極的に冷却されます。この水は、蒸発させる材料を保持する銅製るつぼハースに直接組み込まれた専用の流路を流れます。この積極的な冷却は補助的な機能ではなく、高エネルギー電子ビームによって発生する莫大な局所的な熱を管理するための根本的な要件です。

理解すべき中心的な原理は、eビームの冷却は物理学との戦いであるということです。システムは、蒸着装置自体の溶解を防ぎ、プロセス全体の安定性を維持するために、非常に小さな体積から継続的に数キロワットの熱エネルギーを抽出する必要があります。

強烈な熱発生の物理学

冷却システムを理解するには、まずそれが解決する熱的課題を認識する必要があります。電子ビームは、大量のエネルギーを正確な位置に供給するための非常に効率的な方法です。

電子ビームのパワー

電子銃は、通常約10キロボルト（kV）の高電圧で電子ビームを加速します。このビームはかなりのパワー（多くの場合3～10キロワット（kW）の範囲）を運び、それをソース材料上の直径わずか数ミリメートルのスポットに集光します。

局所的な加熱とその結果

このパワーの集中により、ターゲット材料は瞬時に融点と沸点を超えて加熱され、成膜のための蒸気が生成されます。しかし、この強烈なエネルギーは、材料を保持している構造物であるるつぼにも直接伝導します。能動的な冷却がないと、この熱はるつぼ自体を急速に溶かし、蒸着装置を破壊してしまいます。

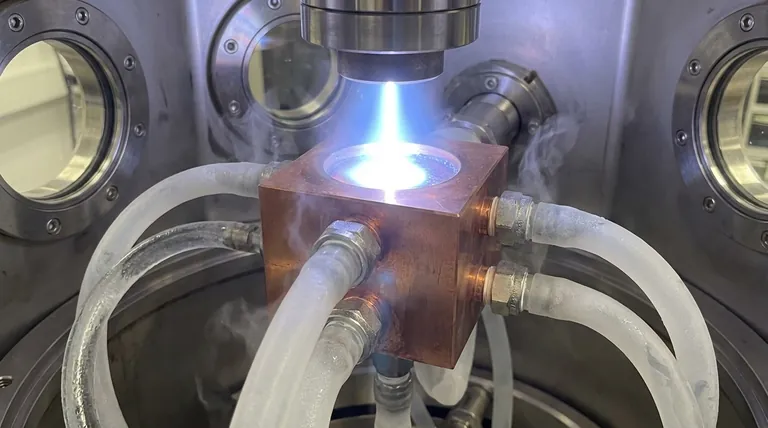

主要な冷却メカニズム：水冷式ハース

この熱負荷に対する主要な防御策は、るつぼハースの設計です。これは、単一の目的、すなわち最大の熱抽出のために設計された洗練された熱工学の産物です。

銅ブロックの役割

るつぼハースは、高純度の無酸素銅の大きなブロックから機械加工されます。銅は、その優れた熱伝導性により選ばれており、これにより熱を小さな蒸発スポットから迅速に引き離し、ブロック全体に分散させることができます。

内部水路

この銅ブロックはソリッドではありません。内部に密閉されたチャネルのネットワークが含まれています。専用のチラーシステムが、多くの場合脱イオン水とグリコール混合物を、高流量でこれらのチャネルを通して連続的に循環させます。

チラーとフローインターロック

チラーは冷却システムの心臓部として機能し、一定の冷水供給を供給します。重要なことに、eビーム電源はフローインターロックに接続されています。水流が安全なレベルを下回ると、このセンサーは電子銃への高電圧を即座に遮断し、壊滅的な溶解を防ぎます。

トレードオフとリスクの理解

不可欠である一方で、この積極的な冷却戦略は、すべてのオペレーターが理解しなければならない独自の運用上の課題とリスクをもたらします。

壊滅的な溶解のリスク

最も重大なリスクは冷却の失敗です。ビームがオンになっている間に水流が数秒でも停止すると、電子ビームはソース材料を突き抜け、次に銅製るつぼ自体を突き抜けて溶解します。これにより、水が真空チャンバー内に直接放出され、激しい圧力の破裂を引き起こし、システム全体が汚染されます。

熱勾配と材料の完全性

溶融プールと水冷式るつぼ壁との間の極端な温度差は、巨大な熱応力を生み出します。誘電体（例：二酸化ケイ素、二酸化チタン）のような脆い材料の場合、これによりソース材料がひび割れ、激しくアウトガスを発生させる、または「スパッタ」し、基板を汚染する小さな粒子を放出する可能性があります。

真空と水の接点

eビーム蒸着装置は、銅製ハースと水を供給する真空チャンバーのフィードスルーとの間に、堅牢なシール（通常はエラストマーOリング）を必要とします。これらのシールの劣化や故障は、真空システムへの緩やかな水漏れにつながる可能性があり、検出が困難でプロセスの再現性を損ないます。

プロセスに合った選択をする

適切な熱管理は、単に故障を防ぐだけでなく、安定した再現性のある成膜を保証することでもあります。運用上の焦点によって、注意を向けるべき場所が決まります。

• プロセスの安定性が主な焦点の場合： チラーの温度と水流速度が一定であることを確認してください。変動は蒸発速度と膜厚に直接影響します。
• 機器の寿命が主な焦点の場合： チラーの厳格なメンテナンススケジュールを実施し、すべての水ラインとシールに漏れや劣化の兆候がないか定期的に検査してください。
• 脆い誘電体材料を成膜する場合： 制御されたパワーランプと広いビームスイープパターンを使用してソース材料をゆっくり予熱し、熱衝撃とスパッタリングのリスクを低減します。

熱管理の原理を習得することで、成膜プロセスの品質、信頼性、安全性に対する直接的な制御が得られます。

要約表：

冷却コンポーネント	機能	主な考慮事項
水冷式銅製ハース	電子ビームの衝突点から莫大な熱を抽出する。	溶解を防ぐために高い熱伝導性が不可欠。
専用チラーシステム	冷却水（多くの場合脱イオン水/グリコール混合物）をハース内に循環させる。	プロセスの安定性には一定の流量と温度が不可欠。
フローインターロック	水流が中断された場合に電子ビームを遮断する安全センサー。	壊滅的な溶解と真空チャンバー内への水放出を防ぐ。
