ヒーター線は高い抵抗を持つように設計されています。なぜなら、抵抗こそが電気エネルギーを熱エネルギーに変換することを可能にする特性だからです。ジュール熱の法則によれば、発生する熱量は、与えられた電流において、導線の電気抵抗に正比例します。低抵抗の導線は電流を効率的に通過させてしまい、ほとんど熱を発生させないため、ヒーターとしての目的を果たせません。
核となる原理は、電気ヒーターは電気を「消費」するのではなく、「変換」するということです。高い抵抗はこの変換のメカニズムであり、意図的に「非効率」を作り出すことで、電気の流れを有用な熱への変換を強制します。
電気加熱の物理学
高い抵抗が不可欠な理由を理解するためには、まずこのプロセスを支配する基本的な法則を見る必要があります。
ジュール熱の法則の紹介
電気加熱の核心は、単純で強力な数式で表されます：熱 = I² x R x t。
これはジュールの第一法則です。導体によって発生する熱（H）は、電流（I）の二乗、導体の抵抗（R）、および電流が流れている時間（t）の積であることを示しています。
抵抗（R）の重要な役割
この方程式において、抵抗（R）は設計者が材料の選択によって制御できる主要な変数です。回路を流れる特定の電流に対して、抵抗を2倍にすると発生する熱も2倍になります。
電気抵抗を電子の摩擦のようなものと考えてください。電子が抵抗の高い材料を強制的に通過するとき、それらはその材料の原子と衝突し、エネルギーを伝達して原子を振動させます。この振動の増加こそが、私たちが熱として認識するものです。
なぜ電流（I）を増やすだけではだめなのか？
この式では電流（I）が二乗されていることに気づくかもしれません。これは熱に対する影響がさらに大きいことを意味します。しかし、単に電流を増やすことは、実用的でなく、危険な場合が多いです。
高電流は、より太く、より高価な供給配線を必要とし、建物の電気系統に危険な負荷をかける可能性があります。高抵抗材料を使用することで、設計者は壁のコンセントから得られる標準的で安全なレベルの電流を使用して、かなりの熱を発生させることができます。
抵抗を超えて：効果的なヒーター線の特性
高い抵抗が主な要件ですが、安全で耐久性のある発熱体のためには、他にもいくつかの特性が同様に重要です。
高い融点
導線は、それが生成する熱に耐えることができなければなりません。発生する温度が材料の融点を超えると、導線は即座に故障します。
このため、発熱体には、融点が約1,400°C（2,550°F）と高いニクロム（ニッケルとクロムの合金）のような特殊な合金が使用されます。優れた導体であり低抵抗である銅は、1,084°Cで溶融するため、全く適していません。
酸化に対する耐性
高温では、ほとんどの金属は空気中の酸素と急速に反応し、酸化（錆と同じプロセス）を起こします。これは導線を劣化させ、抵抗を変え、最終的にはボロボロに崩壊させてしまいます。
ニクロムは酸化に非常に強いです。加熱されると、酸化クロムの保護外層を形成し、導線の残りの部分が劣化するのを防ぎ、長い動作寿命を与えます。
トレードオフの理解
発熱体の設計は、可能な限り高い抵抗を持つ材料を選択するほど単純ではありません。それは慎重なバランス作業です。
抵抗が高すぎる問題
導線の抵抗が過度に高い場合、それは絶縁体のように振る舞い始めます。電流の流れを非常に妨げるため、ほとんど電流が流れなくなります。
ジュールの法則（熱 = I² x R）によれば、電流（I）がほぼゼロに低下すると、抵抗（R）がどれほど高くても、ほとんど熱は発生しません。目標は、電流の流れを妨害することなく熱を発生させるのに十分な抵抗を提供する「スイートスポット」を見つけることです。
導線ゲージと長さとのバランス
導線の抵抗は、その長さと太さ（ゲージ）によっても決まります。長く細い導線ほど抵抗は高くなります。しかし、細い導線は壊れやすく、過熱して破断する前に許容できる電流も少なくなります。
したがって、エンジニアは、特定の電圧と電流に対する目標熱出力を達成するために、材料の抵抗率と導線の物理的寸法とのバランスを取らなければなりません。ヒーターエレメントがコイル状になっているのは、非常に長い導線を狭いスペースに収めるためです。
目標に合わせた正しい選択
この原理を理解することで、一般的な家庭用および産業用デバイスの意図的な設計を見ることができます。
- 効率的な電力伝送が主な焦点の場合： 可能な限り低い抵抗が必要です。そのため、送電線や延長コードには太い銅線やアルミニウム線が使用されます。
- 光の生成が主な焦点の場合： 真空中での極端な抵抗が必要です。これにより、古いタイプの電球のように、タングステンフィラメントを白熱させます。
- 制御された熱の生成が主な焦点の場合： 高く安定した抵抗と優れた酸化保護を持つ材料が必要です。これが、トースター、スペースヒーター、電気コンロにおけるニクロムの役割です。
高い抵抗を持つ材料を選択することにより、エンジニアはほとんどの電気回路では望ましくない特性を意図的に利用して、必要なときに有用な熱を生成します。
要約表：
| 主要因 | 加熱における役割 | 使用例材料 |
|---|---|---|
| 高抵抗 | ジュールの法則により電気エネルギーを熱に変換する | ニクロム（ニッケル・クロム合金） |
| 高融点 | 故障することなく発生した熱に耐える | 融点 約1,400°C |
| 酸化耐性 | 高温下での劣化を防ぐ | 酸化クロム層 |
| 制御された寸法 | 抵抗と電流の流れのバランスを取る（長さ/ゲージ） | 長く細い導線のコイル |
実験装置に信頼できる加熱ソリューションが必要ですか？ KINTEKは、精密さと長寿命のために設計された耐久性のある発熱体を含む、高性能な実験装置および消耗品の専門メーカーです。当社の専門家が、実験室での効率的で安全かつ一貫した熱性能を確保するために、お客様の特定のニーズに合った最適なコンポーネントの選択をお手伝いします。今すぐお問い合わせいただき、お客様の具体的なニーズについてご相談ください！

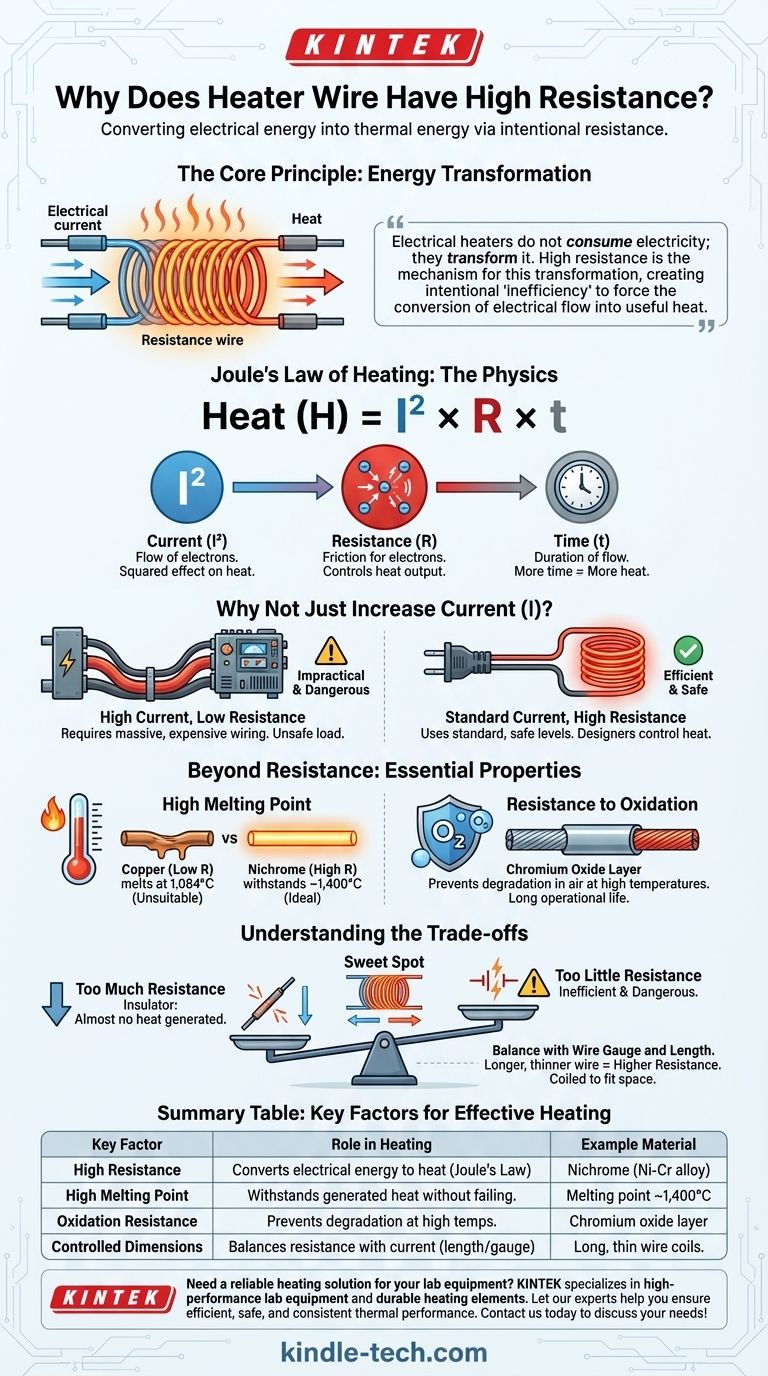

ビジュアルガイド
