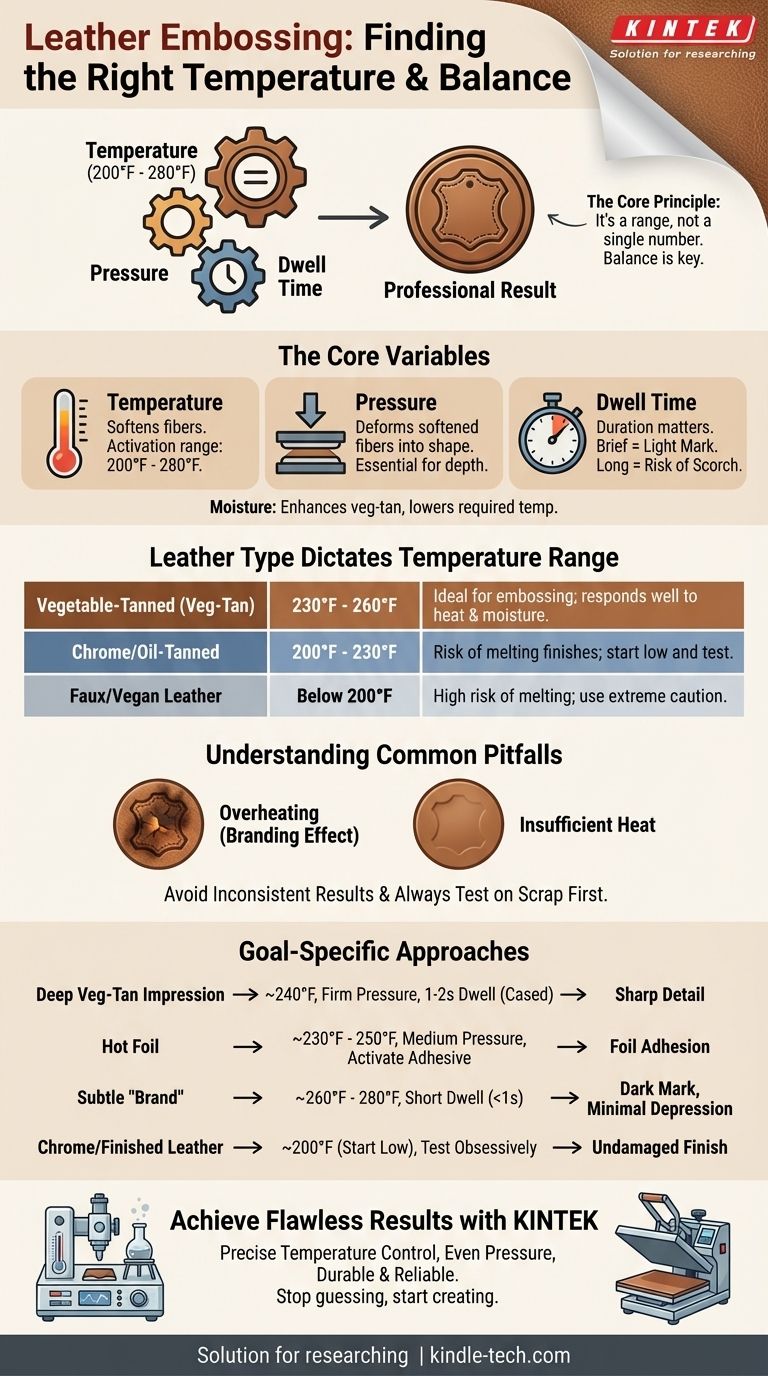

レザークラフトのエンボス加工に最適な温度は単一の数値ではなく、通常200°Fから280°F（93°Cから138°C）の範囲です。必要な正確な温度は、革の種類、厚さ、水分含有量、および目的の効果によって決まります。間違った温度を使用することは、エンボス加工の失敗の最も一般的な原因であり、かすかな跡が残るか、革に修復不可能な損傷を与えることになります。
理解すべき核となる原則は、温度は3つの要素からなる方程式の1つの部分にすぎないということです。プロフェッショナルな結果を得るには、使用する特定の革に合わせて調整された温度、圧力、および保持時間の正確なバランスが重要になります。
熱エンボス加工の主要な変数
推測から再現性のある成功へと移行するには、3つの重要な要素を制御する必要があります。これをオーブンを設定するよりも、ステーキをフライパンで焼くことに似ていると考えてください。時間、熱、圧力はすべて連携して機能します。
温度の役割
熱は、革のコラーゲン繊維を柔らかくし、場合によってはタンニンや仕上げを活性化する役割を果たします。これにより、材料がダイまたはスタンプの形状を受け入れて保持するのに十分な可塑性を持つようになります。
圧力の役割
圧力は、熱で柔らかくなった繊維を目的の形状に変形させる物理的な力です。十分で均一な圧力がなければ、温度に関係なく、跡は浅くなり、シャープなディテールが失われます。
保持時間（Dwell Time）の役割
保持時間とは、熱と圧力が加えられる時間のことです。短い保持時間は薄い跡を生むかもしれませんが、長い保持時間はより深く、より永続的な跡を作成します。ただし、過度の保持時間は、焦げや焼き付きの主な原因となります。
水分の影響
植物タンニンなめし革の場合、少量の水分（革を湿らせること）を加えることで、より低い温度でより深くシャープな跡を得ることができます。発生する蒸気が繊維をより効果的に可塑化するのに役立ちます。
革の種類がアプローチを決定する方法
異なるなめし工程は、根本的に異なる材料を生み出します。すべての革を同じように扱うことは失敗の元です。開始温度とテクニックは、革自体に適応させる必要があります。
植物タンニンなめし革（ベジタン）
これは熱エンボス加工に最適な材料です。その天然のタンニンと密な繊維構造は、熱と圧力に予測可能に反応します。
ベジタンの信頼できる開始範囲は230°F～260°F（110°C～127°C）です。薄く軽い革は、この範囲の下限の温度を必要とし、厚い革はより多くの熱に耐えることができます。
クロムなめし革およびオイルなめし革
これらの革はより扱いにくいです。それらの表面は、ベジタンにとって完璧な温度で溶けたり、泡立ったり、焦げたりする可能性のある合成仕上げ、ワックス、または油で覆われていることがよくあります。
常に低く、約200°F～230°F（93°C～110°C）から始めてください。目標は、仕上げを損傷することなく跡を作成する最低温度を見つけることです。
合成皮革または「ヴィーガン」レザー
これらはプラスチック材料（通常はポリウレタンまたはPVC）であり、本革のように振る舞いません。それらは圧縮されるのではなく、溶けます。これらをエンボス加工するのは非常に危険であり、非常に低い熱、多くの場合200°F（93°C）未満で、非常に短い保持時間が必要です。
落とし穴と一般的な間違いの理解
リスクを客観的に理解することが、それらを回避するための鍵です。すべてのプロフェッショナルがこれらの間違いを犯しています。それらを認識することを学ぶことで、あなたの進歩は加速します。
過熱のリスク：「ブランディング」効果
温度が高すぎるか、保持時間が長すぎると、革の繊維が焦げて脆くなります。結果は、暗く、しばしば光沢のある跡となり、時間とともにひび割れたり剥がれたりする可能性があります。これは革の完全性に永続的な損傷を与えます。
熱不足の問題
温度が低すぎると、弱く浅い跡になります。革の繊維が十分に柔らかくならず、革が水分を再吸収してリラックスするにつれて、跡は時間とともに薄れたり消えたりする可能性があります。
一貫性のない結果
跡が片側よりももう片側の方が深い場合、原因はほぼ常に圧力の不均一性です。スタンプが革の表面に対して完全に垂直に保持され、プレスが均等に力を加えていることを確認してください。
テストの極めて重要な重要性
最終的なピースに最終設定を使用する前に、必ずテストしてください。常に同じ革の端切れを使用して、温度、圧力、保持時間の完璧な組み合わせを調整してください。この単一の習慣は、アマチュアの結果とプロフェッショナルの結果を分ける最も重要な要素です。
目的に合わせた適切な選択
必要な特定の成果に基づいてプロセスを調整するために、これらの開始点を使用してください。
- ベジタン革に深くシャープな跡を残すことが主な焦点の場合： 約240°F（115°C）から始め、しっかりとした均一な圧力と1～2秒の保持時間で試してください。最もシャープなディテールを得るために、革を水で軽く湿らせることを検討してください。
- ホットフォイルの適用が主な焦点の場合： フォイルメーカーの仕様を参照してください。一般的な範囲は230°F～250°F（110°C～121°C）です。ここでは、革を過熱することなくフォイルの接着剤を活性化することが目標です。
- フォイルなしで微妙な暗い跡（「ブランド」）を残すことが主な焦点の場合： より高い温度、約260°F～280°F（127°C～138°C）を使用し、非常に短い保持時間（1秒未満）にします。熱は目立った物理的なへこみなしに革を暗くします。
- クロムなめし革または仕上げられた革を扱うことが主な焦点の場合： 可能な限り最低設定、約200°F（93°C）から始め、執拗にテストします。あなたの目標は、仕上げが損傷しない閾値を見つけることです。
エンボス加工を単一の設定ではなく制御されたプロセスとして扱うことにより、一貫してプロフェッショナルな結果を生み出す力を得ることができます。
要約表：
| 革の種類 | 推奨開始温度 | 主な考慮事項 |
|---|---|---|
| 植物タンニンなめし | 230°F - 260°F (110°C - 127°C) | エンボス加工に最適。熱と水分によく反応する。 |
| クロム/オイルなめし | 200°F - 230°F (93°C - 110°C) | 仕上げが溶けるリスクがある。低く始めてテストする。 |
| 合成/ヴィーガンレザー | 200°F未満 (93°C) | プラスチック製。溶けるリスクが高い。細心の注意を払うこと。 |
KINTEKの精密機器で完璧なレザークラフトエンボス加工を実現
一貫性のない温度や不均一な圧力に苦労していませんか？KINTEKは、レザークラフトのエンボス加工のような精密な作業のために設計された熱プレス機や温度制御システムを含む、信頼性の高いラボおよびクラフト機器を専門としています。あなたがプロの革職人であろうと、材料の耐久性をテストする研究技術者であろうと、再現性のある結果を求める職人であろうと、当社の製品はあなたが必要とする精度と一貫性を提供します。
あなたの仕事を向上させるお手伝いをさせてください：
- 正確な温度制御： 正確な温度を維持する機器により、焦げやかすかな跡を防ぎます。
- 均一な圧力適用： 毎回シャープで深い跡を保証します。
- 耐久性と信頼性： 作業場からR&Dラボまで、過酷な環境向けに構築されています。
推測をやめて、自信を持って創造を始めましょう。レザークラフトのエンボス加工と材料加工のニーズに最適なソリューションを見つけるために、今すぐ専門家にご連絡ください！
