根本的な違いは、各機械がどのように力を発生させるかにあります。機械式シェーピングマシンは、モーター駆動のギア、クランク、リンケージのシステムを使用して、切削ラムを前後に動かします。対照的に、油圧式シェーピングマシンは、ポンプを使用して加圧されたオイルをシリンダー内のピストンに作用させ、それがラムを駆動します。
どちらの機械も平面を切削しますが、どちらを選ぶかは典型的な工学的なトレードオフです。機械式シェーパーはシンプルさと堅牢な効率性を提供し、油圧式シェーパーは優れた制御、よりスムーズな操作、および固有の過負荷保護を提供します。
ラムへの動力伝達方法
駆動機構は各機械の決定的な特徴であり、その性能、感触、および能力を決定します。
機械式シェーパー：レバーとギアのシステム
機械式シェーパーは、クランクとスロット付きリンク機構（または同様のリンケージ）を使用します。この巧妙な幾何学的配置により、モーターの一定の回転運動がラムの往復運動（前後運動）に変換されます。
この設計の重要な特徴は、クイックリターンストロークです。リンケージは、ラムが前進切削ストローク中はゆっくり動き、後退リターンストローク中は著しく速く動くように設計されており、非生産時間を最小限に抑えます。
油圧式シェーパー：加圧流体の力
油圧式シェーパーは、油圧パワーユニットを採用しています。ポンプがオイルをシリンダーに送り込み、ラムに接続されたピストンを押し出します。
方向を反転させるには、制御バルブがオイルの流れをピストンの反対側に切り替えるだけです。力はシステムの圧力によって決定され、速度は流体の流量によって決定されます。
主要な操作上の違い
駆動システムは、機械がどのように制御され、負荷の下でどのように動作するかに直接影響します。
速度制御：段階的 vs 無段階
機械式シェーパーでは、切削速度は通常、ステッププーリーのベルト位置を変更するか、ギアボックスのギアをシフトすることによって調整されます。これにより、一定数の段階的な速度設定が得られます。
油圧式シェーパーは、無段階の速度制御を提供します。流量制御バルブを回すだけで、機械が稼働中でも、オペレーターはラムの速度をその範囲内のどこでも正確に調整できます。
力と速度の一貫性
油圧システムは、切削ストローク全体にわたって非常に一貫した力と速度を提供します。これは、特に長いワークピースで均一な表面仕上げを実現するのに理想的です。
機械式シェーパーのラムの速度は、リンケージの形状のため、切削中にわずかに変化しますが、それでも効果的です。
操作の滑らかさ
油圧式シェーパーのラムの反転は、非常にスムーズです。オイルのクッション効果が衝撃を吸収し、振動が少なく、静かな操作を実現します。
機械式シェーパーは、ストロークの両端でより突然で「ぎくしゃくした」反転があり、機械やワークピースに衝撃を伝える可能性があります。
トレードオフの理解
どちらの設計も普遍的に優れているわけではなく、それぞれ異なる用途に適した明確な利点と欠点があります。
過負荷保護：重要な安全上の区別
これは油圧システムの大きな利点です。切削工具が硬い部分に当たったり、切削が深すぎたりした場合、リリーフバルブが開き、オイルがシリンダーをバイパスします。これにより、ラムの動きが停止し、工具、ワークピース、または機械への損傷を防ぎます。
機械式シェーパーには、このような安全装置はありません。過負荷の状況では、モーターが停止するか、ベルトが滑るか、最悪の場合、切削工具または機械部品が破損します。
メンテナンスと複雑さ
機械式シェーパーは比較的シンプルです。問題は通常、摩耗したギア、ベアリング、またはベルトに関係し、これらは機械工が診断して修理するのが簡単です。
油圧システムは、トラブルシューティングがより複雑になる可能性があります。液漏れ、ポンプの故障、バルブの誤動作、または汚染されたオイルなどの問題は、専門的な知識を必要とすることがよくあります。
機械のパワー
油圧システムは、コンパクトなスペースで莫大な力を発生させることができます。このため、非常に大型で強力なシェーピングマシンやプレーニングマシンは、ほとんどが油圧式です。
あなたの用途に合った正しい選択をする
正しい機械を選択することは、あなたの運用上の優先順位と、実行する作業の性質に完全に依存します。
- シンプルさと汎用作業が主な焦点である場合：機械式シェーパーは、ジョブショップや趣味のユーザーにとって、堅牢で信頼性が高く、メンテナンスが容易な選択肢です。
- 精密制御と重切削が主な焦点である場合：油圧式シェーパーは、切削速度に対する優れた制御と過負荷に対する組み込みの保護を提供し、生産や要求の厳しい作業に最適です。
- 可能な限り最高の表面仕上げを達成することが主な焦点である場合：油圧式シェーパーのスムーズで一貫したストロークは、均一で高品質な表面を作成する上で明確な利点を提供します。
最終的に、各機械がどのように力を発生させ、制御するかを理解することが、特定の加工目標に合った適切な工具を選択するための鍵となります。
要約表：
| 特徴 | 機械式シェーパー | 油圧式シェーパー |
|---|---|---|
| 力の発生 | モーター、ギア、クランク、リンケージ | 油圧ポンプとピストン/シリンダー |
| 速度制御 | 段階的な設定（ギア/プーリー） | 無段階 |
| 過負荷保護 | なし（損傷のリスクあり） | あり（リリーフバルブ） |
| 操作の滑らかさ | ぎくしゃくした反転 | スムーズで静かな操作 |
| 最適用途 | シンプルさ、汎用作業 | 精密制御、重切削、微細仕上げ |
あなたの研究室やワークショップにどちらのシェーピングマシンが適しているかまだ不明ですか？
機械式シェーパーと油圧式シェーパーのどちらを選択するかは、精密加工の目標を達成するために不可欠です。KINTEKは、研究室機器と消耗品を専門とし、堅牢なシンプルさを優先するか、高度な制御を優先するかにかかわらず、特定のニーズに最適な機械を選択するための専門的なガイダンスを提供します。
当社の専門家が正しい選択をお手伝いします。今すぐKINTEKにお問い合わせください！

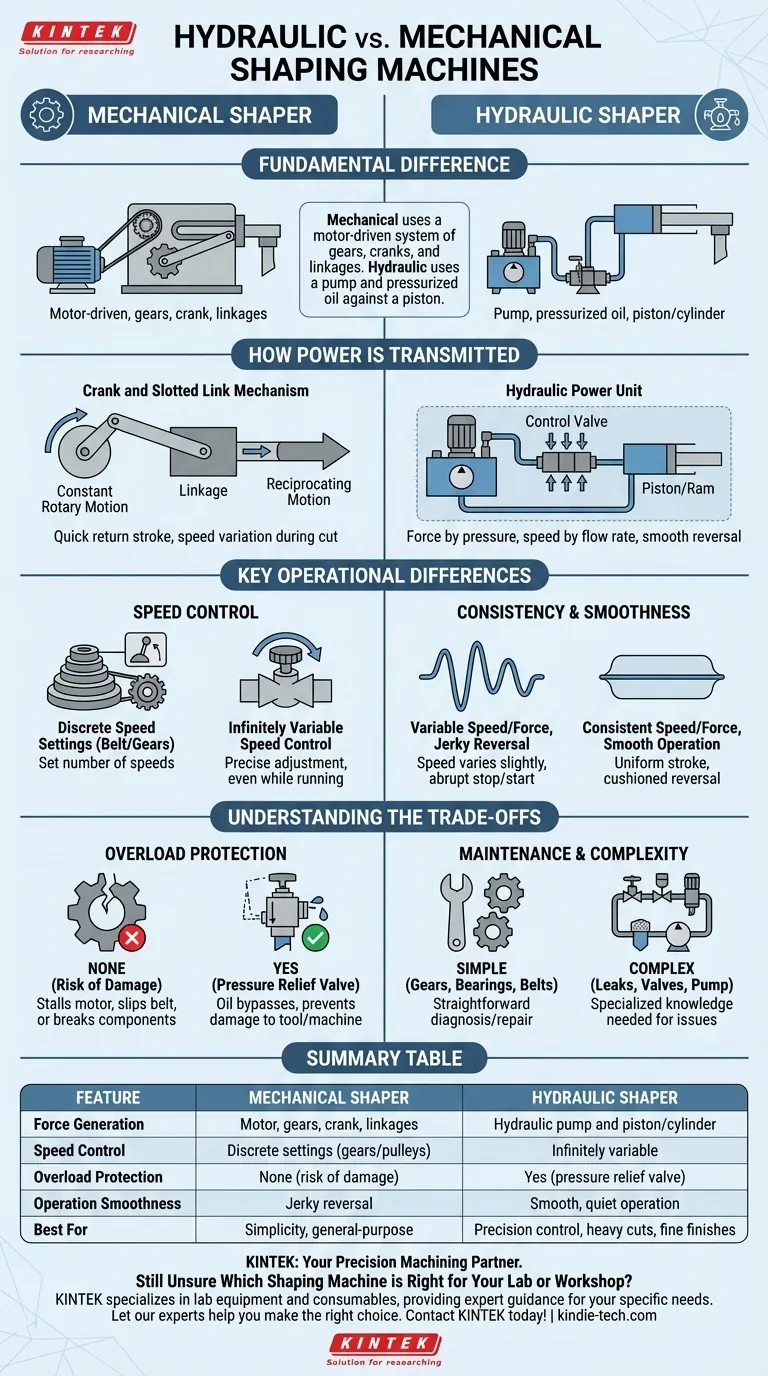

ビジュアルガイド
