SEMにおける金スパッタリングとは？非導電性サンプルのチャージアップを防ぎ、画質を向上させる方法

走査型電子顕微鏡（SEM）において、金スパッタリングは基本的なサンプル作製技術であり、非導電性または導電性の低い試料の表面に超薄膜の金をコーティングするために使用されます。このプロセスは、SEMで使用される電子線が鮮明で安定した画像を生成するために導電性の表面を必要とするため不可欠です。このコーティングがないと、非導電性サンプルは静電荷を蓄積し、深刻な画像歪みを引き起こし、分析を無効にしてしまいます。

ポリマー、セラミックス、または生体組織などの材料をSEMでイメージングする際の根本的な問題は、それらが電気を伝導しないことです。金スパッタリングは、サンプルの周りに薄い導電性の「シェル」を作成することでこの問題を解決し、電子線を接地させ、高品質で高解像度の画像をキャプチャできるようにします。

SEMで非導電性サンプルが機能しない根本的な理由

金スパッタリングの目的を理解するには、まず電子線を用いた非導電性材料のイメージングに内在する課題を理解する必要があります。

試料チャージアップの問題

SEMは、集束された電子線でサンプルをスキャンすることによって機能します。これらの電子が導電性サンプルに当たると、安全に接地へと導かれます。

しかし、非導電性表面では、これらの電子は逃げ場がありません。それらは一箇所に蓄積し、負の静電荷を発生させ、これが入射する電子線を偏向させ、放出される信号を歪ませ、明るい筋、シフト、および画像詳細の完全な喪失につながります。

低い信号放出

SEMの画像は、主に主ビームが当たったときにサンプル表面から放出される二次電子を検出することによって形成されます。

多くの非導電性材料は、これらの二次電子の放出が本質的に乏しいです。これにより信号が弱くなり、コントラストが低く暗い画像、そして劣悪な信号対雑音比（S/N比）につながります。

ビーム損傷の可能性

電子線の集束されたエネルギーは、ポリマーや生体組織などのデリケートでビームに敏感なサンプルを損傷する可能性があります。このエネルギーの集中は、試料の融解、焼損、または変形を引き起こす可能性があります。

金スパッタリングが問題を解決する方法

スパッタコーティングは、サンプルの表面に通常2～20ナノメートルの厚さの薄い金属膜を適用することにより、これらの問題に直接対抗します。

スパッタリングプロセスの説明

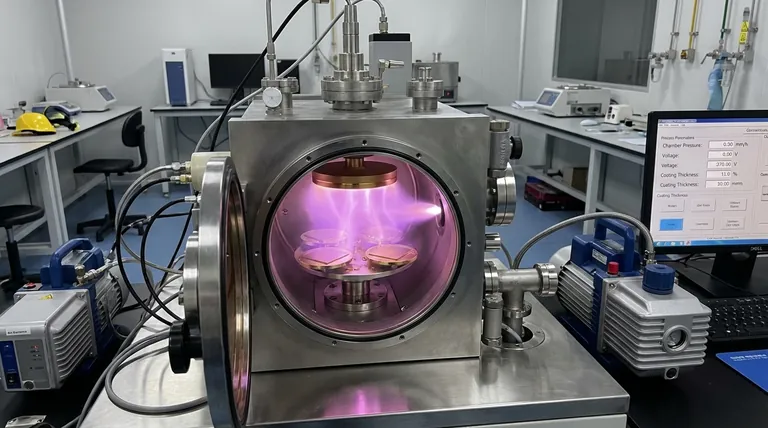

真空チャンバー内で、高電圧を使用してガス（通常はアルゴン）をイオン化し、プラズマを生成します。これらのイオンは、純金で作られたターゲットに向かって加速されます。

イオンの衝突により、ターゲットから個々の金原子が叩き出され、「スパッタ」されます。これらの金原子は移動し、試料の表面に堆積し、そのトポグラフィに適合する均一で薄い膜を形成します。

導電性経路の作成

この新しい金層は、効果的な電気経路を提供します。電子線がサンプルをスキャンするとき、金コーティングは電荷を接地されたSEM試料ホルダーへと導電させます。

この単一の機能により、非導電性サンプルの不良なSEM画像の最も一般的な原因である**試料チャージアップが完全に防止されます**。

画像信号の向上

金は二次電子を放出するのに優れた材料です。SEMの主ビームが金コーティングされた表面に当たると、元の材料よりもはるかに強く一貫した信号を生成します。

これにより、画像の明るさ、コントラスト、および全体的な**信号対雑音比**が劇的に改善されます。

下層サンプルの保護

導電性の金層は保護バリアとしても機能します。電子線からのエネルギーと熱を表面全体に拡散させるのを助け、デリケートな下層サンプルを直接露出や潜在的な損傷から保護します。

金コーティングのトレードオフの理解

金スパッタリングは不可欠ですが、妥協がないわけではありません。それはサンプルの変更であり、その限界を理解する必要があります。

元の表面が不明瞭になる

最も重要なトレードオフは、サンプルの真の表面をイメージングしているのではなく、その上にある金コーティングをイメージングしているということです。

これは、検出器が主に金の存在を検出するため、表面で元素分析（例：エネルギー分散型X線分光法、EDS）を実行できないことを意味します。

コーティングアーチファクトが特徴を隠す可能性がある

金コーティング自体には粒状構造があります。非常に微細ではありますが、この構造はサンプル表面の最も微細なナノスケールの詳細を覆い隠す可能性があります。コーティングの厚さは、鋭いエッジを丸めたり、微細な細孔を埋めたりすることがあります。

パラメータ制御が重要

最適なコーティングを実現するには技術が必要です。オペレーターは、膜厚を制御するためにコーティング時間や電流などのパラメータを正しく設定する必要があります。厚すぎるコーティングは詳細を不明瞭にし、薄すぎるコーティングはチャージアップを防ぐのに効果的でない可能性があります。

分析の適切な選択を行う

金スパッタリングを使用するかどうかの決定は、分析目標に完全に依存します。

• 非導電性サンプルのトポグラフィの鮮明な画像を得ることが主な焦点である場合： 金スパッタリングは、チャージアップを防ぎ、画像信号を向上させるための優れた、しばしば不可欠な選択肢です。
• 表面の元素組成を決定することが主な焦点である場合： 金コーティングは分析を完全に妨害するため、金スパッタリングを使用しないでください。低真空SEMまたはカーボンコーティングの使用を検討してください。
• 極めて微細なナノスケールの特徴（約20 nm未満）をイメージングすることが主な焦点である場合： 白金やイリジウムなどのより高性能で微細な粒状のコーティング材料の使用、またはコーティングの必要性を減らす可能性のある高度な低電圧SEM技術の探求を検討してください。

結局のところ、金スパッタリングは、非導電性材料の広大な世界を走査型電子顕微鏡の力によって可視化可能にするための基礎的なツールです。

要約表：

側面	金スパッタリングの影響
導電性	接地への経路を提供し、電荷の蓄積と画像歪みを防ぎます。
信号品質	二次電子放出を強化し、より明るく高コントラストの画像を実現します。
サンプル保護	ビームエネルギーを放散し、デリケートなサンプルを損傷から保護します。
コーティング厚さ	通常2～20 nm。導電性と詳細保持のバランスを取ることが重要です。
