基本的に、薄膜コーティングは、基板の特性を変えることなく、材料の微細な層を表面に適用してその特性を根本的に変える技術です。主な利点は、耐摩耗性、光フィルタリング、電気伝導性などの新しい機能を、極めて高い精度と最小限の資源使用量でバルク材料に追加できることです。
薄膜コーティングは単なる保護層ではありません。それは表面特性を設計するための戦略的な手法です。これらは、ベース材料だけでは達成できない性能と機能性を、多くの場合、効率と耐久性の大きな向上を伴って可能にします。
薄膜はいかにして表面を変革するか
利点を理解するためには、まずその原理を理解することが不可欠です。薄膜は物体の新しい「作用面」として機能し、バルク材料が構造的な基盤を提供します。
「薄い」膜の定義
薄膜とは、ナノメートルの分数から数マイクロメートルの厚さの材料層を指します。このスケールでは、膜の特性は同じ材料がバルク形状である場合と劇的に異なることがあります。
表面工学の原理
この技術は、望ましい表面特性（例：硬度、反射率）と、必要なバルク特性（例：強度、重量、コスト）を分離します。デバイスの本体には安価で軽量なプラスチックを使用できますが、そのレンズには耐擦傷性、反射防止性の表面を与えるために薄膜を適用することができます。
主な性能上の利点
薄膜の真の力は、基板に導入できる機能特性の広範な範囲にあります。
機械的特性の向上
窒化チタン（TiN）やダイヤモンドライクカーボン（DLC）のような非常に硬い材料を堆積させることにより、コンポーネントの表面を劇的に改善できます。これにより、工具、ベアリング、エンジン部品の耐摩耗性、摩擦低減、および動作寿命が向上します。
光の精密制御
薄膜は光学において不可欠です。特定の材料と厚さの複数の層を積み重ねることにより、エンジニアは高度に専門化されたコーティングを作成できます。これらには、カメラレンズ用の反射防止コーティング、レーザー用の高反射率ミラー、特定の波長の光のみを通過させるバンドパスフィルターなどが含まれます。
電気的および熱的挙動の変更
薄膜は電気的機能を追加するために使用できます。透明導電性酸化物（ITOなど）は、タッチスクリーンや太陽電池に使用されます。逆に、二酸化ケイ素のような絶縁膜は、マイクロチップの製造において基本となります。また、高性能電子機器の熱を管理する熱バリアとしても機能します。
化学的および環境的バリア
緻密で非多孔性の薄膜は、基板を環境から密閉することができます。これは、金属の腐食を防ぎ、電子機器の湿気浸透を遮断し、医療用インプラント用の生体適合性表面を作成するために極めて重要です。
製造上の利点の理解
性能を超えて、薄膜を作成するために使用される方法自体にも利点があります。
極めて高い材料効率
層が非常に薄いため、必要な材料量はごくわずかです。これにより、高価または希少な材料（金やプラチナなど）を使用して、物体全体をそれらで作ることなく、所望の表面効果を達成することが経済的に可能になります。
基板とスケールを越えた多様性
薄膜は、金属、セラミック、ポリマー、ガラスを含む幅広い基板に適用できます。それらを作成するプロセスは、異なるニーズに適応させることができます。例えば、ある方法は複雑な3D形状のコーティングに優れていますが、別の方法は建築用ガラスのような大規模で平坦な表面向けに設計されています。
プロセスの単純さと低温処理
一部の方法は高真空と高温を必要としますが、ゾル-ゲル法のような他の方法は比較的単純であることで知られています。これらの技術は、広い面積にわたって優れた膜均一性を可能にし、多くの場合、プラスチックのような熱に敏感な基板のコーティングに適した低温で実施できます。
重要なトレードオフと考慮事項
薄膜技術は強力ですが、課題がないわけではありません。客観的であるためには、それらを認識する必要があります。
密着性の課題
コーティングの有効性は、基板への密着力にかかっています。密着性が悪いと、膜が剥がれたり、剥離したりして、役に立たなくなります。強固で耐久性のある結合を達成することは、コーティングプロセスにおける重要かつしばしば複雑な側面です。
プロセスの複雑さとコスト
物理気相成長法（PVD）や化学気相成長法（CVD）などのプロセスで作成される高性能膜には、洗練された高真空装置が必要です。これらのシステムに対する初期の設備投資と運用上の複雑さは相当なものになる可能性があります。
均一性と欠陥制御
ピンホール、亀裂、厚さのばらつきなどの微細な欠陥は、膜全体の機能を損なう可能性があります。光学や半導体のような高精度な用途では、均一性を確保し欠陥を最小限に抑えるために、厳格なプロセス制御を維持することが不可欠です。
目標に合わせた正しい選択をする
適切な薄膜アプローチの選択は、あなたの主な目的に完全に依存します。
- 主な焦点が機械的耐久性の場合： TiNやDLCなどの硬質コーティングを調査してください。これらは通常PVDを介して適用され、工具やコンポーネントに最高の耐摩耗性を提供します。
- 主な焦点が光学的精度の場合： スパッタリングや蒸着などの方法で適用される誘電体または金属スタックに焦点を当ててください。これにより、ナノメートルレベルの厚さ制御が可能になります。
- 主な焦点が費用対効果の高い大面積カバレッジの場合： ゾル-ゲル法や噴霧熱分解などの常圧技術を探ってください。極端な性能が最優先事項でない場合に特に適しています。
- 主な焦点が導電性で透明な層を作成する場合： 酸化インジウムスズ（ITO）のようなスパッタリングされた透明導電性酸化物（TCO）が最良の選択肢となるでしょう。
結局のところ、薄膜コーティングは、そうでなければ不可能または費用がかかりすぎる材料性能を解き放つための多用途で強力なツールです。
要約表：
| 利点のカテゴリ | 主な利点 |
|---|---|
| 機械的特性 | 耐摩耗性、摩擦低減、長寿命 |
| 光制御 | 反射防止、高反射率、精密なフィルタリング |
| 電気的・熱的特性 | 導電性または絶縁性の層、熱管理 |
| 化学的・環境的特性 | 耐食性、湿気バリア、生体適合性 |
| 製造効率 | 材料効率、多様性、プロセスの単純さ |
コンポーネントの優れた表面特性を設計する準備はできましたか？
KINTEKは、高度な薄膜コーティングソリューションと実験装置を専門としています。耐摩耗性の向上、精密な光フィルタリングの実現、または基板への電気的機能の追加が必要な場合でも、当社の専門知識が、特定の用途に最適なコーティングプロセスと材料を選択するのに役立ちます。
当社の専門家に今すぐお問い合わせして、当社の薄膜技術が製品の性能、耐久性、効率をどのように向上させることができるかをご相談ください。

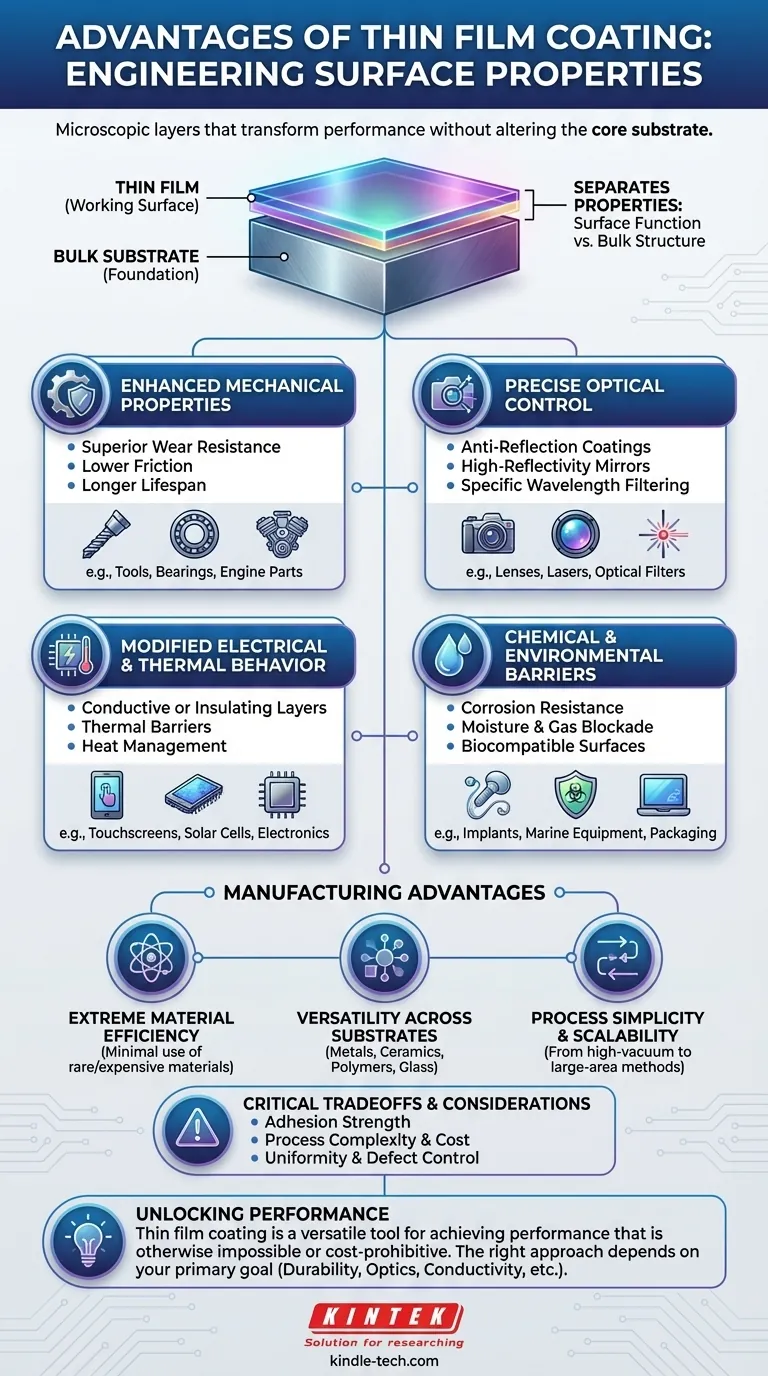

ビジュアルガイド
