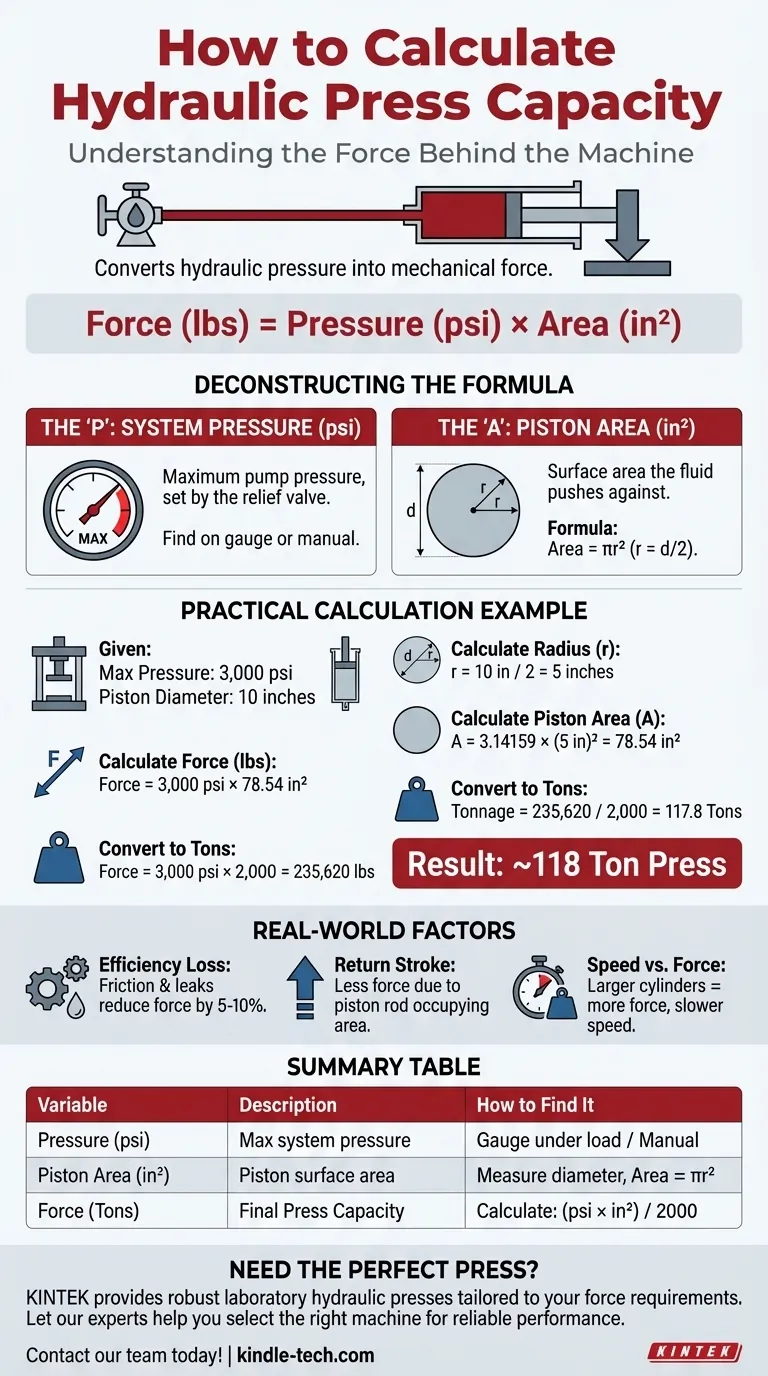

油圧プレス機の能力はどのように計算しますか？簡単な公式でトン数を決定する

油圧プレスの能力を計算するのは、物理学の核心的な原理に基づいた簡単なプロセスです。最大力、つまりトン数は、油圧システムの最大圧力にシリンダーのピストンの表面積を掛けることによって決定されます。この基本的な関係により、機械が発揮できる絶対的なパワーを理解することができます。

核心的な原理は次のとおりです。油圧プレスはエネルギーを生成するのではなく、油圧を莫大な機械力に変換します。ポンプの圧力制限とシリンダーの物理的なサイズという2つの主要な変数を理解することが、その能力を正確に計算するための鍵となります。

能力計算式の解体

油圧プレスの力の計算式は、パスカルの法則を直接応用したものです。シンプルですが、正確な結果を得るためにはすべての要素が重要です。その公式は次のとおりです。

力 (ポンド) = 圧力 (psi) × 面積 (in²)

最終的なトン数を得るには、ポンド単位の力を2,000で割るだけです。

この値は、油圧動力システムが生成できる最大圧力を表します。

これは任意の時点での圧力ではなく、システムの主圧力リリーフバルブによって設定されます。このバルブは安全装置として機能し、システムが設計上の限界を超えるのを防ぎます。

この値は通常、機械が最大負荷状態にあるときの圧力計、またはメーカーの技術マニュアルに「最大システム圧力」として記載されています。

これはメインシリンダー内のピストンの表面積であり、油圧作動油が押す表面です。

ピストンは円形なので、円の面積の標準公式を使用します。面積 = πr²、ここで「r」はピストンの半径です。

半径を見つけるには、ピストン（シリンダーハウジング全体ではない）の直径を測定し、それを2で割ります。この計算には、ピストンの内径を使用することが重要です。

これを具体的にするために、例を見てみましょう。

このプレスは118トンプレスと評価されます。

計算は正確な理論上の最大値を示しますが、いくつかの現実世界の要因が機械の実際の性能に影響を与える可能性があります。

この公式は最大理論力を提供します。実際には、わずかな効率損失を考慮に入れる必要があります。

シリンダーシールの摩擦や軽微な内部油圧漏れにより、ラムで発揮される実際の力は5%から10%減少する可能性があります。重要な用途では、この効率損失を考慮に入れるのが賢明です。

上記の計算は、プレス（下降）ストローク用です。戻り（上昇）ストロークでは、はるかに少ない力しか発生しません。

これは、戻りストロークでは、作動油がピストンの反対側を押すため、ピストンロッドの存在によって表面積が減少するためです。これは環状面積として知られています。

プレスが生成できる力と、それが動作できる速度の間には、本質的なトレードオフがあります。

直径の大きいシリンダーは、同じ圧力でより多くのトン数を生成しますが、移動させるためにより多くの油圧作動油を必要とします。これは、一定のポンプ流量の場合、高トン数プレスは低トン数プレスよりも動作が遅くなることが多いことを意味します。

この理解を利用して、特定の目標に基づいて機械を評価します。

機械の公称トン数を検証することが主な目的の場合：マニュアルから最大システム圧力を探し、シリンダーのピストン直径を物理的に測定します。これらの2つの数値があれば、その能力を確認するために必要なすべてです。
特定の作業のためにプレスを選択することが主な目的の場合：まず、アプリケーションに必要な力を決定し、次に安全マージン（例：20%）を追加します。この目標トン数を使用して、圧力とピストン面積の適切な組み合わせを持つ機械を見つけます。
性能低下のトラブルシューティングが主な目的の場合：機械が負荷状態にあるときに圧力計を確認します。圧力が指定された最大値に達しない場合、問題は油圧動力システム（例：ポンプまたはリリーフバルブ）内にあり、シリンダー自体にはありません。

この基本的な計算により、あらゆる油圧プレスシステムを正確に評価、選択、トラブルシューティングする力が得られます。

主要変数	説明	見つけ方
圧力 (psi)	油圧ポンプからの最大システム圧力。	負荷時の圧力計またはメーカーのマニュアル（主リリーフバルブ設定）を確認してください。
ピストン面積 (in²)	シリンダーのピストンの表面積。	ピストン直径を測定し、半径を計算し、次に面積 = πr² を使用します。
力 (トン)	最終的なプレス能力。	力 (ポンド) = 圧力 (psi) × 面積 (in²); トン数 = 力 (ポンド) / 2000
