真空炉の種類と用途

真空炉の種類と一般的用途

真空炉の一般的プロセス

真空炉は、他の熱処理装置では対応できないような複雑な熱処理プロセスを幅広く実行できる汎用性の高い装置です。これらのプロセスには、真空焼入れ・焼戻し、真空焼鈍、真空溶体化・時効処理、真空焼結、真空化学熱処理、真空コーティングなどが含まれます。これらの各プロセスは様々な産業用途で重要な役割を果たし、材料が正確かつ制御された変態を受けることを保証します。

真空炉の一般的なワークフローはいくつかの重要な段階に分けられます：

炉への装入:このプロセスは部品、ツール、コンポーネントを炉に投入することから始まります。炉のサイズに応じて、大型炉ではローリングラックやトレイを使用し、小型炉ではチャンバーを開いて部品を入れるだけで完了します。
チャンバー内を真空状態にする:チャンバーが密閉されると、次のステップではチャンバー内を真空にします。これは、すべての酸素を除去し、気密性を維持するためにポンプを初期化することによって達成される。真空レベルは1.3×10^-3mbar（0.001torr）から6.7×10^-3mbar（0.005torr）の範囲で、ポンプシステムのサイズやワークロードに存在する汚染物質の性質にもよるが、通常10～30分で達成される。
部品の加熱:真空が確立されると、窒素、アルゴン、窒素/水素混合ガス（最大3%）などの不活性ガスが炉内に充填され、圧力範囲は負圧66.7 x 10^1 mbar (500 torr)から正圧0.10 bar (1.5 psig)になります。その後、加熱が開始され、多くの場合、全体のサイクル時間を短縮するために2回のポンプダウンサイクルが行われる。部品は必要な温度まで加熱され、均一な温度分布を確保するために浸漬される。
冷却と仕上げ:設定温度に達し、浸漬された後、冷却サイクルが開始される。この段階は、急速冷却、制御された冷却、その他の特定の冷却プロトコルのいずれを含むか、材料の最終的な特性を決定するため非常に重要です。

真空環境内でこのような複雑なプロセスを実行できる真空炉は、精度と材料の完全性が最優先される産業で不可欠な存在となっています。

真空炉の分類

真空炉はいくつかのタイプに分類され、それぞれが特定の産業用途向けに設計されています。真空ろう付け炉、真空空気焼入れ炉、真空焼結炉、真空焼鈍炉、真空焼戻し炉、真空油焼入れ炉、真空浸炭炉などがあります。

真空焼結炉

真空焼結炉は特に特殊で、加熱方法によって分類されます：

抵抗加熱炉:抵抗加熱炉：抵抗線または電極を加熱源とし、均一な加熱と簡単な制御が可能で、幅広い材料に適している。
誘導加熱炉:電磁誘導を利用した急速加熱で、局所的な加熱が可能。
電子ビーム炉:電子ビームによる超高速加熱で、高温加熱が可能で、高温耐火物に適している。

さらに、真空焼結炉は使用温度によって分類することができます：

低温真空焼結炉:1000℃以下で作動し、低温焼結材料に最適。

真空アニール炉

真空アニール炉は主に次のように分類されます：

横型真空アニール炉:ステンレス鋼、セレン鋼芯金、貴金属部品、銀銅複合リベット・シート等の特殊材料の真空焼鈍に使用されます。
ウェルタイプ真空焼鈍炉:特に配管設備の深絞り部品用に設計され、無酸化表面と高い生産性を確保する。

これらの分類は、様々な工業プロセスにおける真空炉の多様な用途と特殊な機能を浮き彫りにしています。

各種真空炉の具体的な用途

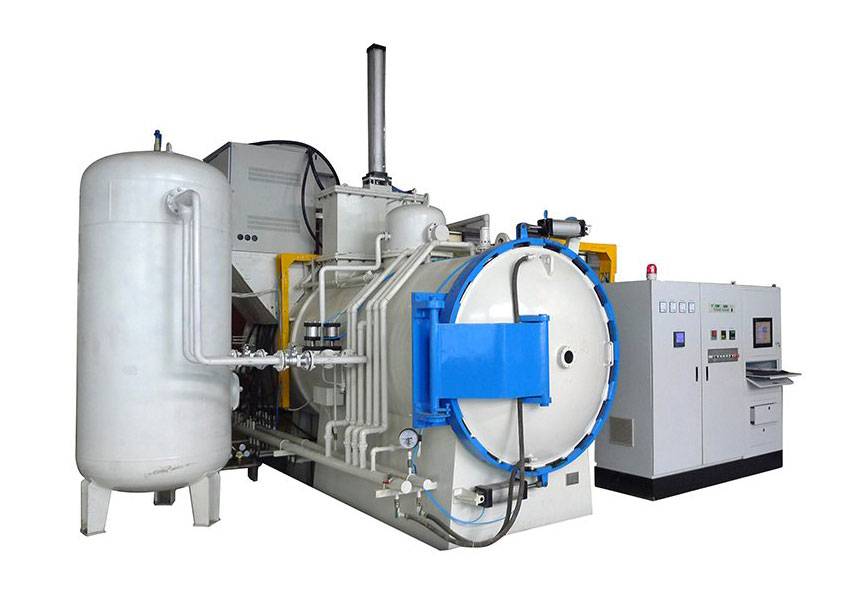

真空ロウ付け炉

真空ろう付け炉は、制御された真空環境でろう付けプロセスを実行するために設計された特殊装置です。この真空環境は、従来のろう付け法では酸化を防ぐために一般的に使用されるフラックスを必要としないため、非常に重要です。フラックスの必要性をなくすことで、真空ろう付けプロセスでは、接合部が汚染物質から解放されたクリーンな状態になり、高品質で耐久性のある接合につながります。

このタイプの炉は、精密な温度制御を必要とする複雑な部品や繊細な材料のろう付けに特に適しています。航空宇宙、自動車、電子機器など、接合部の完全性が最優先される産業で広く使用されています。真空ろう付け炉は、アルミニウム合金、ステンレス鋼、チタン合金、超硬合金、高温合金、非鉄金属など、さまざまな材料を扱うことができます。

主な用途

アルミニウム合金熱交換器:真空ロウ付け炉は、主にアルミニウム合金熱交換器やその他のアルミニウム製品のロウ付けに使用されます。この用途では、高性能環境に適した堅牢で効率的な熱交換器が保証されます。
ステンレスおよびチタン合金:これらの材料は、強度と耐食性が重要な高応力用途によく使用されます。真空ろう付けプロセスにより、これらの材料の特性を損なうことなく接合することができます。
高速度鋼およびダイス鋼:工具や金型には、真空ろう付け炉が必要な精度と清浄度を提供し、工具の切れ味と耐久性を維持します。
真空焼き戻し:ろう付けだけでなく、高速度鋼、ダイス鋼、軸受鋼など、さまざまな材料の真空焼戻しにも使用できます。この2つの機能により、材料加工における万能ツールとなっています。

真空ろう付けプロセス

真空ろう付けプロセスには、ろう付けを成功させるための重要なステップがいくつかあります：

洗浄と準備:最初のステップは、接合する部品を徹底的に洗浄することである。このステップは、ろう付けプロセスを妨げる可能性のある油、グリース、酸化物などの汚染物質を除去するために不可欠です。一般的な洗浄方法には、超音波洗浄、蒸気脱脂、化学エッチングなどがある。
組立および固定:洗浄後、部品を組み立て、ろう付け工程で適切な位置と間隔を保つために固定する。固定具は通常、加熱プロセス中の歪みやずれを防ぐため、熱膨張係数の低い材料で作られる。

これらのステップを踏むことで、真空ろう付け炉は最終製品がさまざまな産業用途の厳しい要件を満たすことを保証し、複雑な部品の接合に信頼性と耐久性の高いソリューションを提供します。

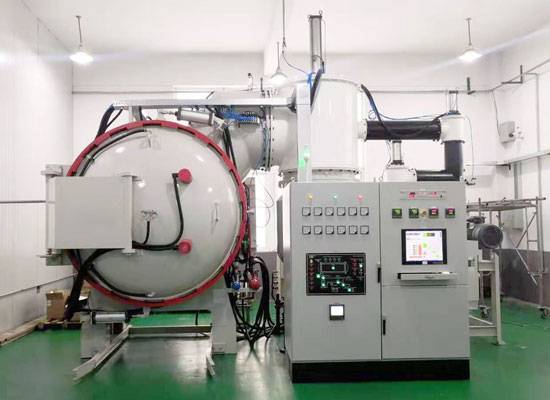

真空焼入れ炉

真空焼入れ炉は、高精度の熱処理プロセス用に設計された特殊装置です。これらの炉は、高速度鋼、工具鋼、金型鋼、合金構造鋼、およびその他類似の材料を扱うのに特に適しています。真空焼入れ炉の主な機能は高圧ガス焼入れを行うことであり、これにより材料は精密かつ制御された冷却を受け、機械的特性が向上します。

高圧ガス焼入れに加えて、真空焼入れ炉はステンレス鋼材の高温ろう付け、固溶体処理、粉末材料の焼結にも利用できます。アニーリングと溶体化急冷の両方が可能なこの万能炉は、高度な熱処理プロセスを必要とする産業に不可欠です。

真空焼入れ炉のユニークな設計と高度な性能は、高速度鋼、金型鋼、ステンレス鋼、合金鋼、チタン合金などの高精度部品に幅広い真空ブライトガス焼入れ機能を提供します。これにより、処理された部品は、変形を最小限に抑えながら、その完全性と精度を維持することができます。

さらに、KinTekソフトウェアなどの高度な制御システムの統合により、これらの炉の全体的な自動化と制御が強化されます。これらのシステムはリアルなアニメーション効果やパーソナライズされた機能属性を提供し、炉の操作をより実用的で管理しやすくします。

真空焼入れ炉はガス焼入れだけに限定されず、油焼入れも可能で、異なる冷却媒体を必要とする材料に特に有効です。この二重機能により、浸炭鋼や合金工具鋼から高速度鋼やステンレス鋼まで、様々な材料を効果的に処理することができます。

まとめると、真空焼入れ炉は高度な熱処理の領域で不可欠なツールであり、広範な産業ニーズに対応する包括的な一連のプロセスを提供します。高圧ガス焼入れ、高温ろう付け、固溶体処理、粉末材料焼結を行うことができ、高度な制御システムの統合により、現代の製造および材料科学における礎石となっています。

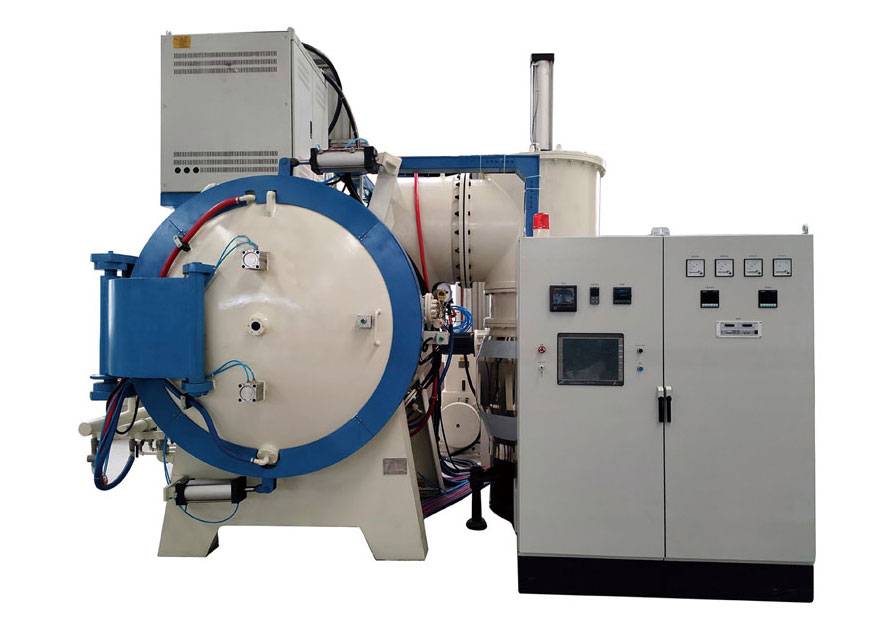

真空焼結炉

真空焼結炉は真空下で運転され、多くの場合水素保護が付加され、デリケートで複雑な部品の焼結に最適な環境を作り出します。これらの炉は中周波誘導加熱を利用し、コイル内のタングステンるつぼに高温を発生させます。この熱は、熱放射によってワークピース（通常はタングステン、モリブデン、およびそれらの合金のような耐火性合金）に伝わり、科学研究や軍事用途で重要な役割を果たします。

真空焼結プロセスは、従来の鋳造や機械加工では製造が困難な部品の製造に特に有利である。無駄を最小限に抑えて効率的に部品を接合することができ、継ぎ目や継ぎ目、充填物のない一貫した明るい部品ができます。この方法は、粉末冶金、金属射出成形、3Dプリンティングなどの技術に非常に有益で、品質と柔軟性の両方を向上させます。

真空焼結炉には主に水平型と垂直型の2種類がある。これらのタイプのどちらを選択するかは、多くの場合、焼結プロセスの具体的な要件とワークスペースのレイアウトによって決まります。真空焼結炉の設置場所には厳格な真空衛生基準が適用され、汚染や埃の堆積を防ぐため、周囲の空気が清浄で乾燥し、換気が行き届いていることが求められます。

真空焼結炉の利点は多岐にわたります。設計の柔軟性、短納期、優れた品質、不良品の少なさなどです。さらに、これらの炉はメンテナンスが比較的容易で、生産性の最大化に貢献します。焼結プロセスそのものは脱バインダーから始まりますが、これは粉末材料を高密度の高性能部品に変換するための重要な段階です。この工程は材料の微細構造に大きな影響を与え、粒径、気孔径、粒界分布に影響を与え、ひいては最終製品の全体的な特性に影響を与えます。

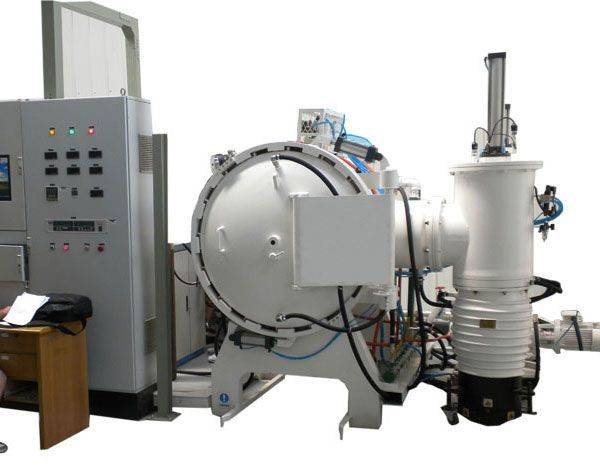

真空焼鈍炉

真空焼鈍炉は、様々な材料、特にステンレス鋼やその他の高精度の金属部品に非酸化焼鈍処理を施すために設計された特殊な装置です。ステンレスベアリング、切削工具、セルフタッピングセルフドリリングスクリュー、ステンレスダボなどを扱う産業には欠かせない炉です。真空焼きなまし炉の主な機能は、高温処理中の酸化を防止して、これらの部品の完全性と表面品質を維持することです。

真空アニール炉の際立った特徴のひとつは、高純度窒素またはアンモニア分解ガスを使用した保護雰囲気下で運転できることです。この保護雰囲気は、処理される材料が汚染物質や酸化を受けないことを保証し、明るく汚れのない表面仕上げをもたらします。攪拌ファンの使用により、炉温度の均一性がさらに高まり、すべての部品に一貫した処理が保証されます。

真空焼鈍炉はステンレス鋼の用途に加え、機械部品、ケイ素鋼板、各種銅や線材の無酸化光輝焼鈍にも利用されています。この多様性により、自動車や航空宇宙から電子工学や精密工学に至るまで、幅広い分野で重要なツールとなっています。

真空焼鈍炉

真空焼鈍炉はステンレス鋼の用途に限らず、チタン、ジルコニウム、耐火合金など他の材料にもその能力を発揮します。粉末冶金の分野では、活性金属や反応性金属の焼結に重要な役割を果たし、これらの材料の構造的完全性と機械的特性を確実に維持します。

さらに、真空アニール炉は真空または保護雰囲気下での運転が可能なため、高温でのガス反応の回避が最も重要な高精度用途に最適です。この能力により、処理された部品は航空宇宙、医療機器、先端エレクトロニクスなどの産業で要求される厳しい品質基準を確実に満たすことができます。

まとめると、真空アニール炉は様々な工業プロセスにおいて、高い生産性、優れた表面品質、幅広い材料に対応する能力を提供する、多用途で不可欠なツールです。その保護雰囲気と温度均一性の特徴は、高価値部品の精度と完全性を維持するための好ましい選択肢となっています。

真空焼戻し炉

真空焼戻し炉は、光沢のある酸化のない表面を持つ部品の焼戻しという厳しい要求を満たすために設計された特殊装置です。これらの炉は、金型鋼、高温合金、弾性合金、銅合金、チタン合金、各種銅および銅合金の高温焼戻しに特に優れています。このプロセスは、処理された部品の構造的完全性と機械的特性を確実に維持するだけでなく、表面酸化のリスクを排除し、原始的な仕上げを実現します。

高温用途に加え、真空焼戻し炉は脱ストレスや軟化焼鈍プロセスにも使用されます。この二重機能は、精密工具や部品の製造など、強度と柔軟性の両方を必要とする材料にとって極めて重要です。材料を急速に冷却する炉の能力は、耐久性や性能を損なうことなく最終製品が望ましい特性を維持することを保証します。

炉内の真空環境は、こうした成果を達成する上で極めて重要な役割を果たします。大気中の酸素を除去することで、表面酸化のリスクは事実上排除され、一貫して光沢のある汚れのない仕上げの部品を作ることができます。これは、航空宇宙や医療機器分野など、部品の美観と構造的完全性が最重要視される業界では特に重要です。

さらに、加熱と冷却の速度を正確に制御することで、材料が不要な応力や変形を起こすことなく、必要な変形を遂げることができます。このレベルの制御は、最終製品の寸法精度と機械的特性を維持するために不可欠であり、真空焼戻し炉を高精度製造工程に不可欠なツールにしています。

真空オイル焼入れ炉

真空焼入れ炉は、金型鋼、バネ鋼、ステンレス鋼、軸受鋼、高温合金鋼などの各種高性能鋼を真空熱処理するための専用設備です。このタイプの炉は、真空熱処理と焼きなまし工程を組み合わせる能力が特に高く評価されており、材料の硬化と焼きなましに多目的なソリューションを提供します。

真空油焼入れ炉の主な利点の一つは、様々な鋼種に幅広く適用できることです。この炉は優れた焼入れ性を確保するように設計されているため、最適な機械的特性を得るために精密な熱処理を必要とする幅広い材料に適しています。さらに、使用する焼入れ油をリサイクルして再利用できるため、運転経費と環境への影響を削減できるなど、このプロセスの費用対効果は注目に値する。

しかし、真空焼入れ炉にも限界がないわけではない。重大な欠点は、焼入れプロセス中に発生する変形の度合いが比較的高いことである。この変形により、加工物を所望の寸法と表面品質に復元するために、その後の洗浄と場合によっては追加の仕上げ工程が必要となる。

構造的な観点から、真空オイル焼入れ炉は2室式と3室式に分類されます。これらの構成は、様々な生産ニーズやワークサイズに対応し、異なる運転効率とスペース利用を提供します。

安全性と効率性の観点から、真空オイル冷却炉の運転では冷却プロセス中に窒素を使用します。油冷却室に0.4～0.67×10^5Pa（300～500Torr）の圧力範囲で窒素を充填することで、炉は焼入れ油の冷却能力を高めます。これにより、ワークが常圧下で所望の焼入れ硬度を達成できるだけでなく、焼入れ油の揮発が大幅に減少するため、オイルミストが最小限に抑えられ、全体的な安全性が向上します。この窒素アシスト冷却方式は、オイルロスの低減と炉内汚染の低減にも貢献し、最終的には製品品質と操業の安全性にも寄与します。

真空浸炭炉

真空浸炭炉は、真空浸炭、真空浸炭窒化、浸炭と油焼入れまたはガス焼入れの組み合わせなど、熱処理プロセスの領域で多様な処理を実行できるツールとして際立っています。この柔軟性は真空炉の部門機能にも及んでおり、熱処理を必要とする様々な材料や部品における産業用途の要となっています。

真空浸炭炉

真空浸炭の主な利点のひとつは、従来の大気浸炭法と異なりCO2を排出しないため環境に優しいことです。このプロセスでは、制御された低圧環境内で、鋼部品を通常900～1000℃の温度まで加熱します。その目的は、表層に炭素を浸透させることで、可鍛性を維持しながら硬度と耐摩耗性を高めることです。通常、真空環境とアセチレン（C2H2）などのキャリアガスの利点を生かして、浸炭後、焼入れと焼戻しが行われる。

真空浸炭の用途は幅広く、12Cr2NI4Aや12CrNi3Aのような高合金浸炭鋼から、20CrMnTiのような構造用鋼、さらには1Cr13のようなステンレス鋼にまで及びます。H13やW6Mo5Cr4V2のような金型鋼や、ギア、ブッシュ、精密ベアリング、オイルポンプ、ノズル、その他の精密機械部品の熱処理にも同様に不可欠です。真空浸炭炉は、さまざまな工業部品の耐久性と性能を確保する上で極めて重要な役割を担っています。
