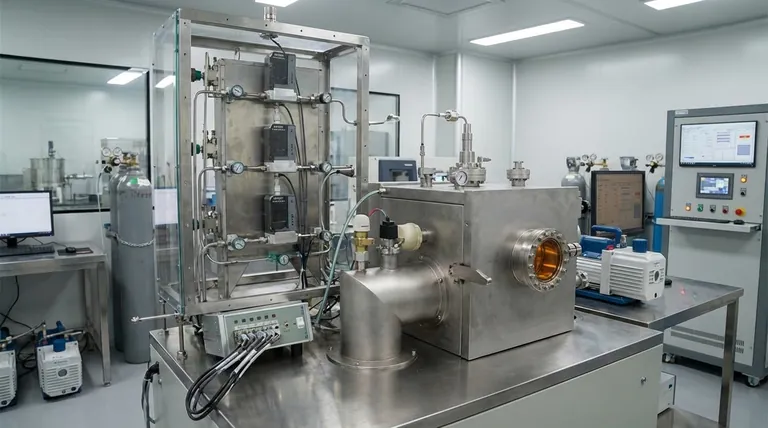

プラズマエンハンスト化学気相成長法（PECVD）は、従来のCVD法と比べて比較的低温で薄膜を成膜するための特殊な技術です。PECVDの主な目的は、優れた電気特性、強固な基板密着性、優れたステップカバレッジを備えた高品質の薄膜を、低温で成膜することである。これは、プラズマを使用して化学反応を活性化し、成膜プロセスの効率を高めることで達成される。PECVDは、その汎用性と望ましい特性を持つ膜を製造する能力により、半導体製造、太陽電池製造、先端材料研究などの産業で広く使用されている。

キーポイントの説明

1. 低蒸着温度:

   • PECVDは、通常100～600℃の温度で作動し、従来のCVDプロセスよりも大幅に低い。このため、ポリマーや前処理済みの半導体ウェハーのような温度に敏感な基板上に、熱によるダメージを与えることなく薄膜を成膜するのに適している。

2. 優れた電気特性:

   • PECVD法で成膜された膜は、高い絶縁耐力や低いリーク電流など、優れた電気特性を示す。これは、絶縁層や導電層の品質が性能に直接影響する電子デバイスの製造において特に重要です。

3. 優れた基板密着性:

   • PECVDは、成膜された膜の基板への強固な密着性を保証します。これは、プラズマが基板表面を改質する能力によって達成され、より反応性の高い界面が形成されることで、膜と基板間の結合が強化されます。

4. 優れたステップカバレッジ:

   • PECVDはステップカバレッジに優れているため、トレンチやビアのような複雑な形状の上でも、ボイドや薄いスポットを残すことなく均一に成膜できる。これは、デバイスが複雑な3D構造を持つことが多い半導体製造において非常に重要である。

5. PECVDにおけるプラズマの役割:

   • PECVDにおけるプラズマは、化学的に活性なイオンやフリーラジカルを発生させ、化学反応を活性化させる役割を果たす。これらの反応種は、気相前駆体や基板表面と相互作用し、成膜プロセスを促進する。この活性化の効率は、電子密度、反応物濃度、ガス圧などの要因に依存する。詳細は PECVD については、リンク先のリソースを参照してください。

6. PECVDの応用:

   • PECVDは、次のような産業で広く使用されています：
     • 半導体製造:絶縁膜、パッシベーション膜、導電膜の成膜に。
     • 太陽電池製造:反射防止膜やパッシベーション層を形成し、効率を高める。
     • 先端材料研究:光学的、機械的、化学的用途に合わせた特性を持つ薄膜の開発に。

プラズマのユニークな能力を活用することで、PECVDは高品質の薄膜を成膜するための多用途で効率的な方法を提供し、現代の製造や研究に欠かせないツールとなっている。

要約表

主な特徴	成膜条件
低い蒸着温度	100-600 °Cで動作し、温度に敏感な基板に最適。
優れた電気特性	高い絶縁耐力と低いリーク電流を持つフィルムが得られる。
良好な基板密着性	プラズマ活性化により、フィルムと基材を強固に接着。
優れたステップカバレッジ	複雑な形状でも、ボイドや薄い斑点のない均一な成膜が可能。
用途	半導体製造、太陽電池製造、先端材料研究。
