MOCVDの成長プロセスとは?オプトエレクトロニクス用薄膜形成ガイド

有機金属化学気相成長法(MOCVD)は、LEDやレーザーダイオードの製造など、オプトエレクトロニクス分野での半導体材料の薄膜形成に用いられる高度な技術である。このプロセスでは、有機金属前駆体と水素化物を使用し、制御された条件下で反応室に導入する。これらの前駆体は加熱された基板上で熱分解し、目的の材料が析出する。このプロセスは、蒸着膜の品質と均一性を確保するために、温度、圧力、ガス流量を正確に制御することに大きく依存する。MOCVDは、高品質で複雑な多層構造を、組成と膜厚の優れた制御で製造できる点で好まれている。

キーポイントの説明

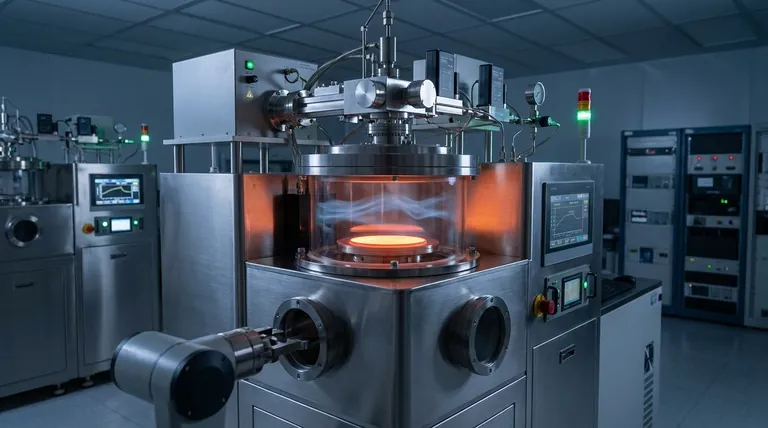

MOCVDの成長プロセスとは?オプトエレクトロニクス用薄膜形成ガイド
  1. MOCVD入門:

    • MOCVDとは、Metal-Organic Chemical Vapor Deposition(有機金属化学気相成長法)の略で、半導体材料の薄膜成長に用いられる技術である。
    • LED、レーザーダイオード、太陽電池などの光電子デバイスの製造に広く用いられている。
  2. 前駆体と化学反応:

    • このプロセスでは、有機金属化合物(トリメチルガリウムなど)と水素化物(アンモニアなど)を前駆体として使用する。
    • これらの前駆体は反応室に導入され、加熱された基板上で熱分解する。
    • この分解により、目的の半導体材料(例えば、LED用の窒化ガリウム)が成膜される。
  3. 反応室と基板:

    • 反応チャンバーは、環境を正確に制御できるように設計されている。
    • 基板(一般的にはウェハー)は、前駆体の分解を促進するために特定の温度に加熱される。
    • 基板の温度と向きは、均一な膜成長を達成するために重要である。
  4. プロセスパラメーターの制御:

    • 温度:基板温度の正確な制御は、蒸着膜の品質にとって極めて重要である。
    • 圧力:チャンバー圧力は、化学反応に最適な条件を確保するために調整されます。
    • ガス流量:プリカーサーとキャリアガスの流量は、所望の膜組成と膜厚を得るために注意深く制御される。
  5. 成長メカニズム:

    • 成長プロセスでは、基板表面に前駆体分子が吸着する。
    • その後、これらの分子は分解し、金属と有機成分を放出する。
    • 金属原子は成長膜に取り込まれ、有機副生成物はチャンバーから除去される。
  6. MOCVDの利点:

    • 高品質フィルム:MOCVDは、結晶性と均一性に優れた膜を作ることができる。
    • 複雑な構造:各層の組成と厚さを精密に制御しながら、複雑な多層構造を成長させることができる。
    • スケーラビリティ:このプロセスは工業生産用にスケールアップが可能であり、光電子デバイスの大量生産に適している。
  7. 課題と考察:

    • 前駆体純度:不純物は膜質を劣化させるため、前駆体の品質は非常に重要である。
    • 均一性:大きな基板で均一な膜厚と組成を達成するのは難しい。
    • コスト:前駆体のコストが高く、精密な制御システムが必要なため、このプロセスは高価になる可能性がある。
  8. MOCVDの応用:

    • LEDs:MOCVDは、LEDに使用されるエピタキシャル層を成長させるための主要な方法である。
    • レーザーダイオード:レーザーダイオードの活性領域の製造にも使用される。
    • 太陽電池:MOCVD は高効率太陽電池の製造に採用されている。

要約すると、MOCVD 成長プロセスは、高度に制御された精密な半導体薄膜堆積法であり、高度な光電子デバイスの製造に不可欠である。その成功は、プロセスパラメーターの慎重な管理と使用する前駆体の品質に依存している。

総括表

主な側面 詳細
プロセス名 有機金属化学気相成長法 (MOCVD)
用途 LED、レーザーダイオード、太陽電池
前駆体 有機金属化合物(例:トリメチルガリウム)および水素化物(例:アンモニア)
主要パラメーター 温度、圧力、ガス流量
利点 高品質フィルム、複雑な多層構造、スケーラビリティ
課題 前駆体の純度、均一性、コスト
