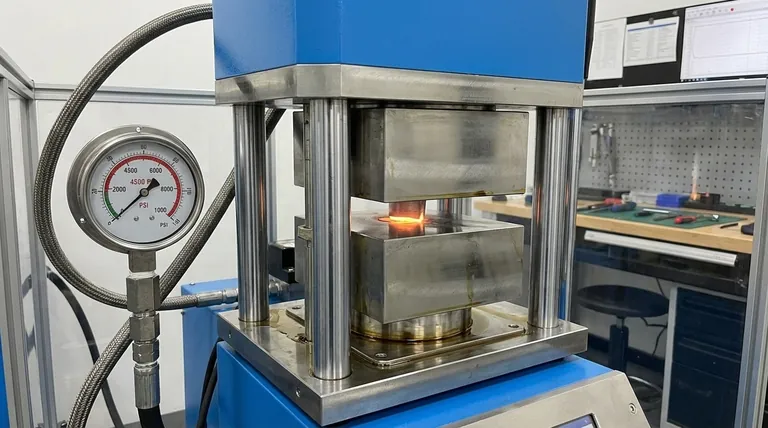

油圧における高圧とは？機器の最大パワー密度を実現する

油圧において、「高圧」は単一の普遍的に定義された数値ではなく、特殊なコンポーネントと設計上の考慮事項を必要とする圧力で作動するシステムを分類するものです。一般的に、この範囲は3,000 PSI (210 bar)付近から始まり、特殊な超高圧用途では10,000 PSI (700 bar)を超えることがあります。

把握すべき核となる概念は、高圧が巨大なパワー密度を達成するためのツールであるということです。これは、より小さく軽量なコンポーネントから莫大な力を生み出すことを意味します。しかし、この利点には、材料科学、コンポーネントコスト、および操作の安全性において重大なトレードオフが伴います。

油圧における圧力の基本的な役割

「高圧」が重要である理由を理解するためには、まず、あらゆる油圧システムがどのように機能するかという核となる原則を再確認する必要があります。それは、非圧縮性流体を通して力を伝達することに尽きます。

圧力と力の関係：核となる原理

すべての油圧の基礎はパスカルの法則であり、これは閉じ込められた流体に加えられた圧力がすべての方向に減衰せずに伝達されることを示しています。

関係は単純です：圧力 = 力 / 面積。これは、表面積（例：油圧シリンダーのピストンのサイズ）を変更するだけで、比較的少ない入力力で巨大な出力力を生成できることを意味します。

圧力が仕事を実現する方法

圧力はシステムにおける「ポテンシャル」です。油圧ポンプは流量を生み出しますが、その流量が抵抗（シリンダー上の重い負荷など）に遭遇すると、圧力が発生します。

この圧力がピストンやモーターの表面積に作用することで、車を持ち上げたり、岩を砕いたり、鋼を曲げたりするために必要な力が生成されます。圧力が高いほど、特定のコンポーネントサイズでより多くの力を生成できます。

流量との関係

一般的な混乱のポイントは、圧力と速度の関係です。圧力は力を生み出し、一方、流量（GPMまたはLPMで測定）は速度を生み出します。

システムは非常に高い圧力を持ちながら、流量が低い場合は非常にゆっくりとしか動かないことがあります。逆に、低圧システムでも流量が高ければ非常に速く動くことがあります。これら二つは独立した変数であり、両方がシステムの出力パワーを決定します。

用途による「高圧」の定義

この用語は相対的であるため、一般的な産業およびモバイル用途によって圧力範囲を定義する方がより有用です。

標準的な産業システム（最大3,000 PSI / 210 bar）

これは、非常に多くの用途における主力範囲です。これらの圧力は、油圧プレス、工作機械、射出成形機、定置型マテリアルハンドラーなどの工場設備で見られます。コンポーネントは広く入手可能で、比較的経済的です。

モバイルおよび重機（3,000 - 6,000 PSI / 210 - 420 bar）

これは「高圧」として言及される最も一般的な範囲です。油圧ショベル、ブルドーザー、クレーンなどのモバイル機械で標準的です。これらの圧力を使用する主な動機は、パワー密度、つまり車両に搭載できるコンパクトなコンポーネントから最大の力を得ることです。

特殊および超高圧（UHP）システム（10,000 PSI超）

この領域は、高度に専門化されたタスク向けです。10,000 PSI (700 bar)で作動するシステムは、油圧ボルトテンショニングやポータブルリフティングジャッキに使用されます。

40,000 PSIを超える超高圧（UHP）システムは、加圧された流体の流れ自体を作業として実行させるウォータージェット切断や静水圧試験などの用途に使用されます。

エンジニアリング上のトレードオフの理解

高圧システムの設計または操作を選択することは、明確な利点と重大な欠点を伴うエンジニアリング上の決定です。

利点：パワー密度

これが高圧を使用する主な理由です。システム圧力を2倍にすることで、同じ量の力を、アクチュエーターの表面積を半分にして得ることができます。これにより、コンポーネントがより小さく、軽量になり、応答性が高くなることが多く、これはモバイル機器にとって極めて重要です。

コスト：材料強度と疲労

高圧を封じ込めるには、堅牢な材料が必要です。高圧システムのコンポーネントは、通常、安価な鋳鉄やアルミニウムではなく、鍛造鋼または高張力合金で作られています。これらはピーク圧力に耐えるだけでなく、数百万回の圧力サイクルによって引き起こされる金属疲労にも耐えるように設計されなければなりません。

課題：シーリングと漏れ

圧力が増加するにつれて、流体は逃げ道を見つけようとする傾向がはるかに強くなります。高圧システムでは、漏れを防ぐために精密機械加工された継手、特殊なOリング、高度なシール材料が要求されます。わずかな漏れでもシステムを急速に消耗させ、大きな混乱を引き起こす可能性があります。

危険性：安全上のリスク

これが最も重要なトレードオフです。高圧油圧ラインのピンホール漏れは、ほぼ超音速の速度で流体の噴流を放出する可能性があります。この噴流が皮膚に接触すると、流体注入損傷を引き起こす可能性があり、これは深刻な救急事態であり、切断や死につながる可能性があります。高圧は有毒な作動油を組織深部に注入するため、直ちに外科的介入が必要です。

目標に合った正しい選択をする

圧力範囲の選択は、システムの能力を意図された目的に合わせ、関連するコストとリスクを受け入れることに関係しています。

主な焦点が定置作業における信頼性とコスト効率である場合： 標準圧力システム（3,000 PSI未満）がほぼ常に最良の選択です。
主な焦点がモバイル機器のためのコンパクトなパワーである場合： 高圧（3,000 - 6,000 PSI）が業界標準であり、性能目標を達成するために必要なトレードオフです。
主な焦点がポータブルツールからの極端な力や特殊な切断である場合： 超高圧（10,000 PSI超）システムが必要であり、専門的な設計と妥協のない安全手順が要求されます。

結局のところ、圧力の役割を理解することは、強力であるだけでなく、効率的で安全な油圧システムを指定、操作、保守するための力を与えてくれます。

要約表：

圧力範囲	一般的な用途	主な特徴
標準（最大3,000 PSI）	工場プレス、工作機械	費用対効果の高い、信頼性の高いコンポーネント
高圧（3,000 - 6,000 PSI）	油圧ショベル、ブルドーザー、クレーン	モバイル機器向けの高いパワー密度
超高圧（10,000 PSI超）	ウォータージェット切断、ボルトテンショニング	特殊コンポーネント、厳格な安全手順
