電気めっき法の一例は何ですか？精密表面工学のための銅めっき

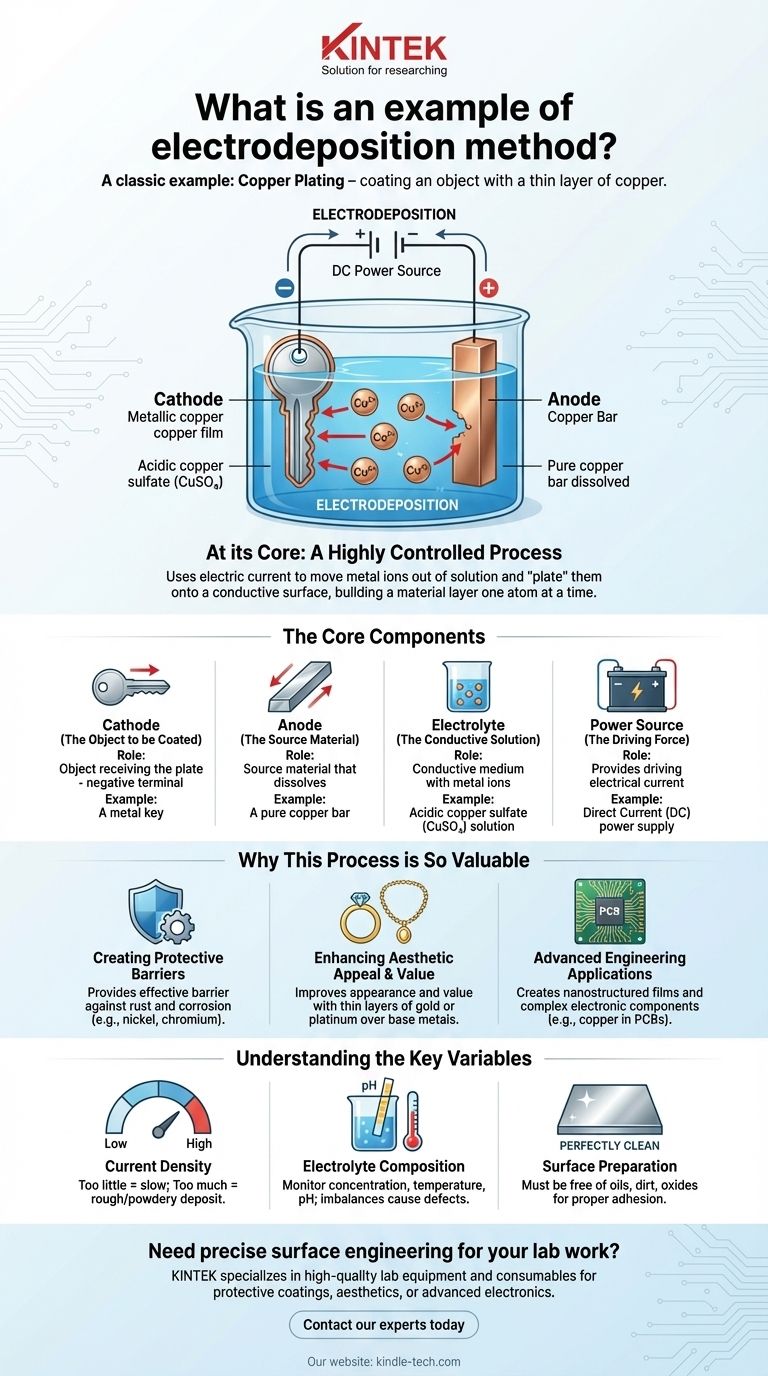

電気めっきの古典的な例は銅めっきであり、物体が銅の薄い層でコーティングされます。このプロセスでは、めっきされる物体（鍵など）と純粋な銅片が硫酸銅酸性溶液に浸されます。電流が印加されると、溶液中の銅が鍵の上に正確に堆積し、均一な金属皮膜が形成されます。

本質的に、電気めっきは、電流を使用して金属イオンを溶液から移動させ、それらを導電性物体の表面に「めっき」する、高度に制御されたプロセスです。これは、一度に原子一つずつ材料層を構築する方法です。

電気めっきの仕組み：主要な構成要素

電気めっきプロセスを理解するには、まず、単純な回路で連携する4つの必須コンポーネントを理解する必要があります。

カソードはめっきしたい物体です。これは電源の負極に接続されます。この負電荷は、溶液中に浮遊している正電荷を帯びた金属イオンを引き付けます。

アノードは正極に接続されます。多くの場合、めっきしたい金属と同じもので作られています（例：銅めっきの場合は純銅棒）。電流が流れると、アノードはゆっくりと溶解し、カソード上に堆積している溶液中の金属イオンを補充します。

電解質は、めっきに必要なイオンを提供する溶解した金属塩を含む液体溶液です。銅めっきの場合、これは通常硫酸銅（CuSO₄）の溶液です。この溶液は導電媒体として機能し、イオンがアノードとカソード間を移動できるようにします。

直流（DC）電源は、反応全体にエネルギーを供給します。これは、溶液中の正の金属イオンを引き付け、それらを負電荷を帯びたカソード上に堆積させて金属コーティングを形成させる電気的ポテンシャルを生み出します。

電気めっきは単なる簡単なコーティングのためだけのものではありません。その精度と多様性から、現代の製造業と技術の礎となっています。

最も一般的な用途は、表面に新しい特性を付与することです。物体をニッケルやクロムの層でめっきすることにより、錆や腐食に対する非常に効果的なバリアが提供されます。

宝飾業界は電気めっきに大きく依存しています。安価な母材の上に、輝く薄い金やプラチナの層を堆積させることで、低コストで外観と価値を劇的に向上させることができます。

ハイテク分野では、この方法はナノ構造膜やプリント基板（PCB）などの複雑な電子部品を作成するために使用されます。銅などの導電性材料の非常に薄く均一な層を堆積させる能力は、現代の電子機器にとって不可欠です。

高品質のコーティングを得ることは自動ではありません。このプロセスはいくつかの要因に非常に敏感であり、それらを制御することが成功の鍵となります。

物体の表面積に対する電流の量は極めて重要です。電流が少なすぎると、プロセスが遅く非効率になります。電流が多すぎると、付着力の悪い、粗い、粉っぽい、または焦げたような堆積物が生じる可能性があります。

電解浴の濃度、温度、およびpHは常に監視する必要があります。不均衡は、不均一なめっき、密着不良、最終コーティングの欠陥につながる可能性があります。

これはおそらく最も一般的な失敗の原因です。カソードの表面は、油分、汚れ、酸化物がないように完全に清浄でなければなりません。汚染があると、堆積した層が適切に付着せず、剥がれたり剥がれ落ちたりする原因となります。

電気めっきへのアプローチは、最終的な目標によって完全に異なります。

結局のところ、電気めっきは、表面に本来持っていない特性を与えるために表面を精密に工学化するための強力なツールです。
