圧縮成形金型には、主に3つのタイプがあります。フラッシュ型、ポジティブ型、セミポジティブ型です。それぞれの設計は、成形材料への流れと圧力を異なる方法で制御するように設計されており、最終部品の精度、密度、コストに直接影響を与えます。これらの中からどれを選択するかは、製造される部品の特定の要件に完全に依存します。
金型の種類の根本的な違いは、余分な材料をどのように処理するかです。選択は、製造コスト、材料チャージの精度、および部品に要求される最終的な寸法精度の間の直接的なトレードオフを反映しています。
3つの主要な金型設計の解説
各設計のメカニズムを理解することで、その理想的な使用例が明らかになります。主な区別は、金型が圧力下で閉じる際に、余分な材料（「バリ」として知られる）が逃げることを許容するかどうか、そしてどのように許容するかという点にあります。
フラッシュ型：シンプルさとスピード
フラッシュ型は、最もシンプルで一般的な設計です。金型キャビティの周囲に水平な「ランド」領域を備えています。
金型が閉じると、このランドによって余分な材料が押し出され、薄いシート状のバリが形成されます。これにより、材料の正確な量（「チャージ」）を完璧に測定する必要がないため、プロセスが寛容になります。
主な利点は、製造コストが低いことと、わずかな不完全さが許容される大量生産に適していることです。
ポジティブ型：最高の精度と密度
ポジティブ型は、最高の圧力と材料の封じ込めのために設計されています。金型の上半分と下半分は、シリンダー内のピストンのように、ぴったりと組み合わされます。
この設計は、キャビティ内のすべての材料を閉じ込め、バリが逃げるのを防ぎます。すべての力が材料に直接加えられるため、非常に高密度で優れた寸法精度を持つ部品が製造されます。
しかし、この精度にはコストがかかります。キャビティの充填不足や、高価な金型を損傷する可能性のある過剰な圧力を避けるため、材料チャージは極めて正確に計量する必要があります。
セミポジティブ型：バランスの取れたアプローチ
セミポジティブ型は、フラッシュ型とポジティブ型の両方の利点を捉えたハイブリッド設計です。
金型の上半分と下半分が短い距離で伸縮してポジティブ圧力を加えることを可能にしますが、垂直ランドやリリーフベントなどの機能も組み込まれています。これにより、特定の圧力に達すると、少量の制御されたバリが逃げることができます。
この設計は、フラッシュ型よりもはるかに優れた寸法制御と密度を提供しながら、完全なポジティブ型よりも材料チャージに対して寛容です。
重要なトレードオフの理解
金型の種類を選択することは、コスト、材料制御、最終部品に要求される品質という3つの主要な要素のバランスに基づくエンジニアリング上の決定です。
部品の精度 vs. 金型コスト
金型のコストとそれが製造する部品の精度との間には直接的な関係があります。
- フラッシュ型：最も低コスト、最も低精度。ガスケットや単純なマウントなど、正確な寸法がそれほど重要でない部品に最適です。
- ポジティブ型：最も高コスト、最高精度。航空宇宙、医療、電気用途の高性能部品に使用されます。
- セミポジティブ型：良好から高精度の中程度のコスト。幅広い工業部品に対応する多用途の主力製品です。
材料管理と廃棄物
金型が材料チャージをどのように処理するかは、決定的な要因です。
フラッシュ型は廃棄材料を生成し、二次的なトリミング作業が必要となるため、労力とコストが増加します。ポジティブ型はバリを生成しませんが、チャージが不正確な場合、不良品や工具の損傷のリスクがあります。
セミポジティブ設計は妥協点を提供し、バリを最小限に抑えながら、材料チャージのわずかな変動に対する安全弁を提供します。
用途に合った適切な金型の選択
最終的な選択は、部品の最終用途要件によって導かれるべきです。
- 大量生産における費用対効果が最優先の場合：フラッシュ型は、その低い工具コストと寛容な性質のため、最も実用的な選択肢です。
- 最大の部品密度と寸法精度が最優先の場合：ポジティブ型は、その高いコストと厳格なプロセス制御にもかかわらず、必要不可欠です。
- 良好な品質と合理的なコストのバランスが最優先の場合：セミポジティブ型は、ほとんどの工業用途で最高の総合性能を提供します。
最終的に、金型設計を部品の特定のエンジニアリングおよび経済的目標に合わせることが、圧縮成形を成功させる鍵となります。
要約表：
| 金型タイプ | 主な特徴 | 最適な用途 |
|---|---|---|
| フラッシュ型 | 余分な材料（バリ）が逃げることを許容 | 費用対効果の高い、大量生産 |
| ポジティブ型 | 最大の圧力をかけるためにすべての材料を閉じ込める | 高精度、高密度部品 |
| セミポジティブ型 | 制御されたバリ逃げを持つハイブリッド設計 | ほとんどの用途で品質とコストのバランスが取れている |
研究室の材料に最適な圧縮成形金型を選ぶのに苦労していませんか？ 間違った金型設計は、不正確な部品、材料の無駄、コスト増加につながる可能性があります。KINTEKでは、研究室の機器と消耗品を専門とし、お客様の特定の用途に最適な金型を選択するための専門的なガイダンスを提供しています。フラッシュ型による大量生産の効率性が必要な場合でも、ポジティブ型による最高の精度が必要な場合でも、当社のチームがお客様の圧縮成形プロセスが一貫して高品質な結果をもたらすことを保証します。今すぐ専門家にご相談ください！

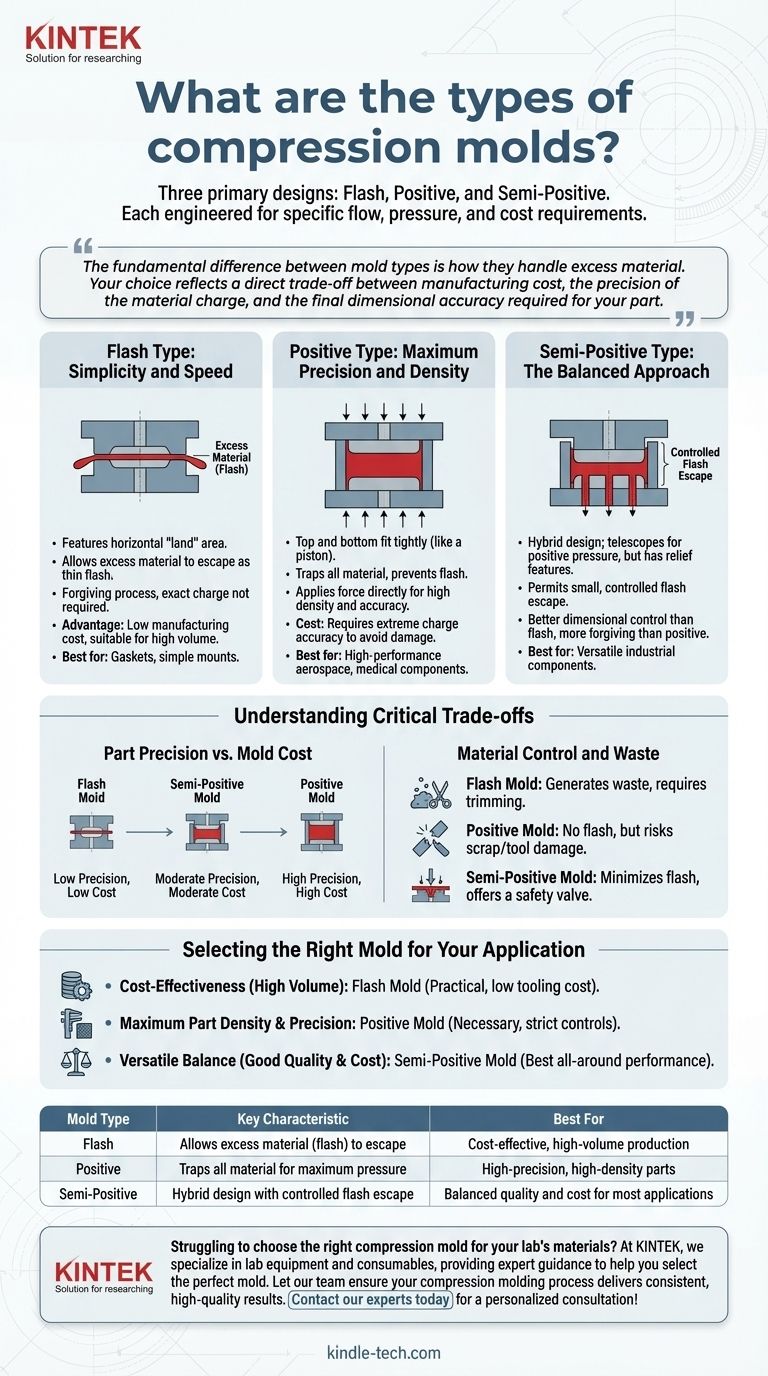

ビジュアルガイド
