本質的に、三プレート金型は二プレート設計よりも優れたゲート設計の柔軟性を提供します。これにより、プラスチックを部品の外縁に限定されるのではなく、部品のより戦略的な位置に射出することができます。この根本的な違いにより、より複雑な部品形状が可能になり、部品品質が向上し、高価なホットランナーシステムの費用対効果の高い代替手段となり得ます。
三プレート金型は、2番目のパーティングラインを使用して、部品とランナーシステムを分離します。これにより、ゲートを部品の上面に直接配置する自由が得られます。これは標準的な二プレート金型では不可能な機能であり、バランスの取れたプラスチックの流れを実現するために不可欠です。
三プレート金型の仕組み
標準的な射出成形金型には2つのプレート（「A」面と「B」面）があり、これらが単一のパーティングラインで接合します。三プレート金型は3番目の主要なプレートを導入し、2つのパーティングラインを作成します。
3つの主要なプレート
三プレートシステムは、固定側金型ハーフ、フローティングランナープレート、および可動側金型ハーフで構成されます。金型が開くと、ランナープレートが固定側から分離し、部品がエジェクションされる前にランナーシステムを部品から引き離します。
自動デゲート（ゲート除去）動作
この順次開動作により、完成した部品から小さなピンポイントゲートが自動的に切り離されます。その後、ランナーシステムは別個にエジェクションされます。この自己デゲート動作は、設計の重要な特徴です。
二プレート金型に対する主な利点
主な利点は、ゲートを金型のパーティングラインから離れた位置に配置できる能力に由来します。
中央および多点ゲート
二プレート金型では、ゲートはパーティングライン上の部品の外周に配置する必要があります。三プレート金型を使用すると、ゲートを部品表面のほぼ任意の場所に1つまたは複数配置できます。これは、センターゲートが均一でバランスの取れた充填を保証し、反りを最小限に抑えるために不可欠な、丸型または対称的な部品にとって重要です。
複数のキャビティの効率的な供給
三プレート設計は、多キャビティ金型に非常に効果的です。これにより、中央のスプルから多数の部品に供給できるバランスの取れたランナーレイアウトが可能になり、すべてのキャビティが同じ速度と圧力で充填されることが保証されます。
費用対効果の高いホットランナーの代替
ホットランナーシステムも中央ゲートを可能にしますが、プラスチックを部品の直前まで溶融状態に保ち、ランナーのスクラップをなくします。しかし、それらは維持管理が著しく高価で複雑です。三プレート金型は、より低い初期投資で同様のゲート設計の利点を提供し、優れた中間ソリューションとなります。
トレードオフの理解
強力ではありますが、三プレート設計が万能で優れているわけではありません。その利点には明確なトレードオフが伴います。
金型の複雑さとコストの増加
ランナープレートの追加と順次開シーケンスに必要な機構により、金型は単純な二プレート金型よりも設計および製造が複雑になり、高価になります。
サイクルタイムの延長
成形機は、2つの別々のパーティング面に対応するために、十分に長い開ストロークを持っている必要があります。開動作、ランナーのエジェクション、そして部品をエジェクションするための再度の開動作というプロセスは、二プレート金型と比較して全体のサイクルタイムに時間を追加します。
材料の廃棄
ホットランナーシステムとは異なり、三プレート金型はサイクルごとにエジェクションされる「コールド」ランナーを生成します。このランナーはスクラップ材料となり、高価な樹脂を使用する大量生産では重要なコスト要因になる可能性があります。
目標に応じた適切な選択を行う
適切な金型タイプの選択は、部品設計要件、生産量、および予算のバランスを取る必要があります。
- 主な焦点がシンプルさと低初期コストである場合： エッジゲートが許容され、外観要件が最小限の部品の場合、二プレート金型が最良の選択です。
- 主な焦点が外観部品や複雑な部品のバランスの取れた充填である場合： 三プレート金型は、ホットランナーシステムの高コストなしに、高品質の部品に必要な高度なゲート設計を提供します。
- 主な焦点が最大の生産速度と最小の材料廃棄である場合： 初期投資を正当化できる材料とサイクルタイムの節約があるため、大量生産ではホットランナーシステムが優れた選択肢となります。
適切な金型の選択は、部品品質と生産効率に直接影響を与える基本的な決定です。
要約表：
| 特徴 | 二プレート金型 | 三プレート金型 |
|---|---|---|
| ゲート位置 | 部品外周に限定される | 部品表面のほぼどこでも |
| パーティングライン | 1つ | 2つ |
| 充填バランス | 対称部品では限定的 | 優れている（例：センターゲート） |
| 金型の複雑さ・コスト | 低い | 高い |
| サイクルタイム | 速い | 遅い |
| ランナースクラップ | あり | あり |
| 最適用途 | 単純な部品、低コスト | 複雑な形状、品質重視 |
KINTEKで射出成形プロセスを最適化
部品の反り、不均一な充填、または複雑な形状のコスト高でお困りですか？適切な金型設計はあなたの成功に不可欠です。KINTEKでは、射出成形などの高度な製造プロセスをサポートするラボ機器と消耗品の提供を専門としています。
当社の専門知識は、以下の点でお客様を支援します。
- 部品品質の向上： バランスの取れた充填と優れた外観を実現します。
- コスト削減： 生産量に最適な金型ソリューションを見つけます。
- 効率の向上： プロトタイピングと生産ワークフローを合理化します。
新製品の開発であれ、生産のスケールアップであれ、KINTEKは精度と信頼性のパートナーです。当社の専門家チームに今すぐお問い合わせいただき、お客様のラボおよび製造ニーズに最適なソリューションを選択できるようお手伝いさせてください。

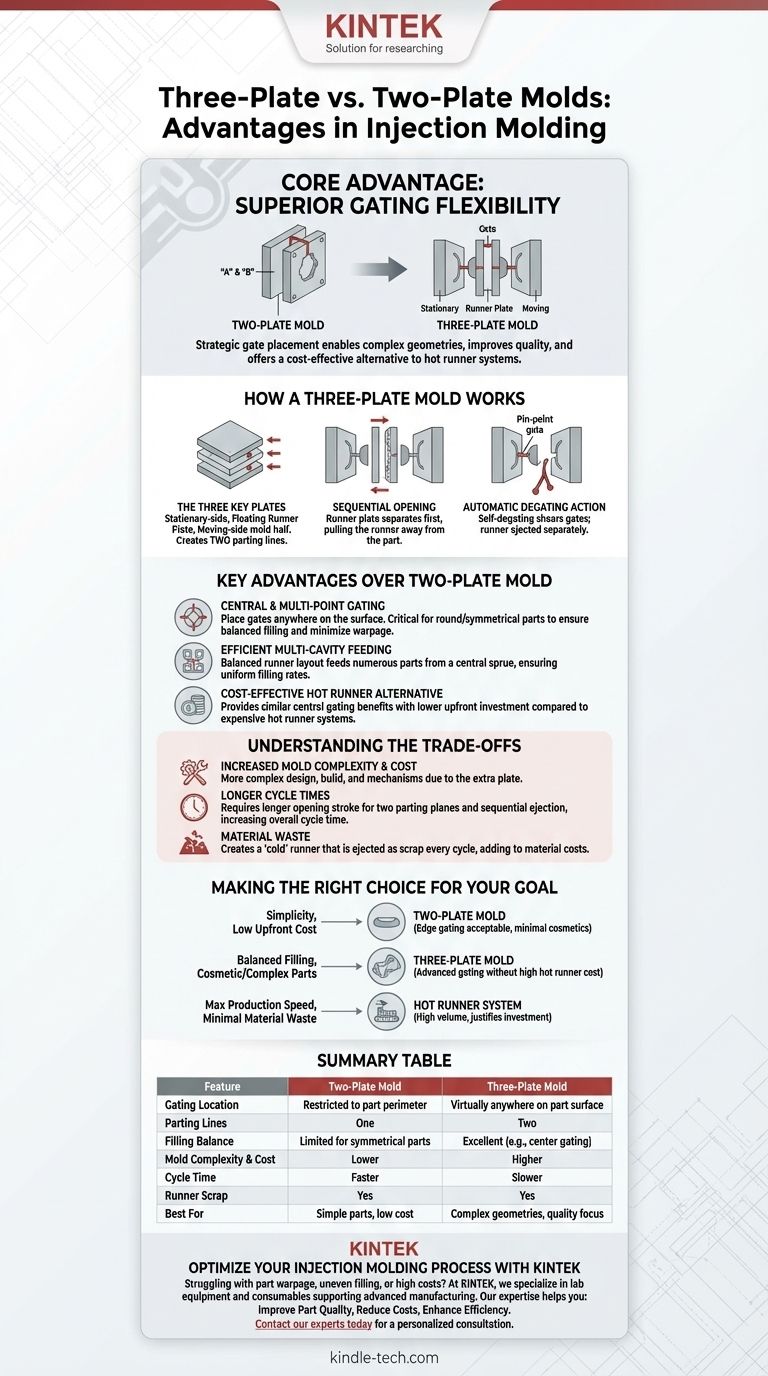

ビジュアルガイド
