チタン電極の適切なメンテナンスは、検査、穏やかな洗浄、定期的な酸洗浄という規律あるルーチンを中心に行われます。重要なのは、スケールを除去するために、約100〜200時間の稼働ごとに、電極を5〜10%の希塩酸溶液に約30分間浸漬し、その後、脱イオン水で十分にすすぎ、慎重に保管することです。
すべてのメンテナンスの目的は、単に電極を洗浄することではなく、特殊な触媒コーティングの完全性を維持することです。このデリケートな表面が電極の性能と寿命を担っており、あらゆる処置はそれを保護することを念頭に置いて行われる必要があります。
核心原則：触媒コーティングの保護
チタン電極の有効性は、チタン自体からではなく、その表面にコーティングされた混合金属酸化物（MMO）または白金の薄い層から来ています。すべてのメンテナンス手順は、この重要な層を保護するように設計されています。
コーティングこそがエンジンである
このコーティングは触媒として機能し、目的の電気化学反応を促進します。これがなければ、電極は触媒活性の低い単なる耐食性金属の破片にすぎません。
汚染こそが悪である
運転中、電解質からのスケール、沈殿物、不純物がコーティング上に蓄積する可能性があります。このファウリング（汚れ）は活性点を塞ぎ、効率を低下させ、電力消費を増加させ、最終的には恒久的な損傷につながる可能性があります。
実践的なメンテナンスフレームワーク
一貫したメンテナンススケジュールは、長寿命と信頼性の高い性能を確保するための最も効果的な方法です。このフレームワークは、使用前、使用中、使用後、および使用間のアクションをカバーします。
使用前：初期点検
まず、コーティングを目視で点検します。剥がれ、傷、気泡、著しい変色の兆候がないか確認します。
柔らかい布と脱イオン水またはアルコールで表面を優しく拭きます。これにより、反応を妨げる可能性のあるほこりや油を除去します。スチールウール、硬いブラシ、研磨ツールは絶対に使用しないでください。これらはコーティングに恒久的な傷をつけ、損傷を与えます。
運転中：環境制御
電解質は電極の動作環境です。電解質を定期的に交換することは、コーティングを汚染する可能性のある不純物の沈殿物を除去するために不可欠です。
また、電極の間隔が正しく設定されていること（通常5〜20mm）と、電極が垂直に吊るされていることを確認します。これにより、即座かつ深刻な損傷を引き起こす可能性のある短絡を防ぎます。
使用後：シャットダウン手順
電源を切る前に、電流を徐々にゼロに下げてください。電源を急に遮断すると逆電位が発生し、デリケートなコーティングが剥がれたり損傷したりする可能性があります。
電源を切った直後に、電極を脱イオン水で十分にすすぎます。これにより、乾燥して結晶化し、腐食を引き起こす前に、残留電解質が除去されます。
最後に、電極を乾燥させ、腐食性ガスから離れた換気の良い、湿気のない環境に保管します。
定期的なディープクリーニング：酸洗浄
日常的で集中的な洗浄のために、100〜200時間の稼働ごとに酸洗浄が必要です。
電極を5%から10%濃度の希塩酸溶液に約30分間浸漬します。このプロセスにより、コーティング自体を攻撃することなく、スケールや鉱物沈着物が溶解します。
酸浴の後、脱イオン水で電極を十分にすすぎ、乾燥および保管の前に酸の痕跡をすべて除去します。
リスクと一般的な落とし穴の理解
不適切なメンテナンスは、メンテナンスをしないことよりも悪い結果をもたらします。誤りの可能性を理解することは、コストのかかる間違いを避けるために不可欠です。
物理的損傷の危険性
最も一般的な間違いは、洗浄に物理的な力を加えることです。触媒コーティングは非常に薄く壊れやすいです。硬い工具でこすると、修復不可能な損傷を引き起こし、電極が使用不能になります。
化学的損傷のリスク
希酸洗浄が規定されていますが、間違った酸の使用、高すぎる濃度、または電極を浸漬しすぎる時間は、コーティング自体を溶解させる可能性があります。常に推奨される濃度と時間を守ってください。
徐々に進行する劣化の無視
電極が一夜にして故障することはめったにありません。故障は緩やかな劣化のプロセスです。稼働時間、コーティングの視覚的変化、性能の変動を記録してください。このデータは、電極が寿命に近づいている時期を予測するのに役立ちます。
プロセスへの適用方法
メンテナンス戦略は、運用の優先順位と直接一致させる必要があります。
- 電極の寿命を最大化することに重点を置く場合：シャットダウン手順と適切な保管を優先します。逆電位と腐食による損傷を防ぐことが、耐用年数を延ばすための最も効果的な方法です。
- 一貫した性能を確保することに重点を置く場合：定期的なディープクリーニングと電解質の定期的な交換を重視します。これにより、効率の低下や結果の一貫性のなさにつながるスケールの徐々に蓄積を防ぎます。
積極的で正しいメンテナンスは、チタン電極を単なる消耗品から信頼できる長期資産へと変えます。

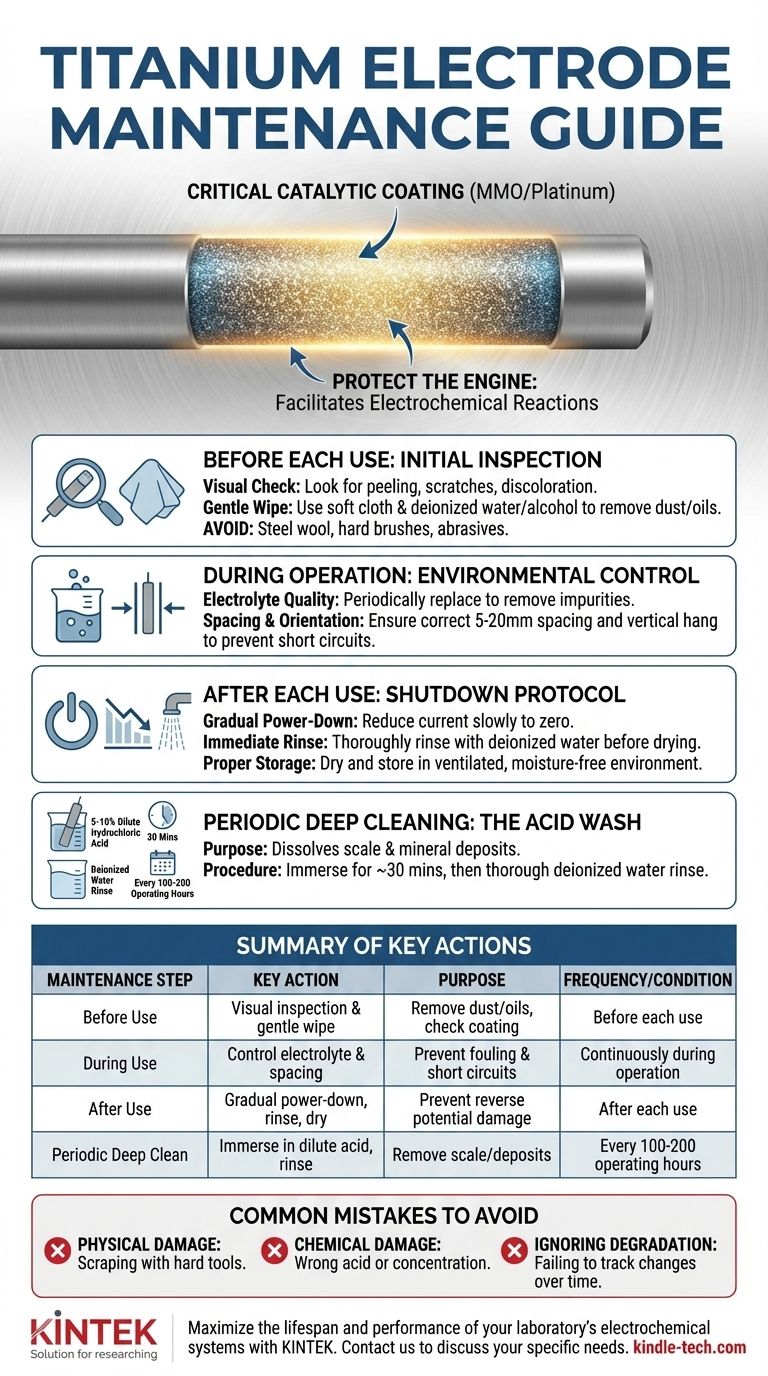

要約表：
| メンテナンス手順 | 主要なアクション | 目的 | 頻度/条件 |
|---|---|---|---|
| 使用前 | 目視検査と柔らかい布/脱イオン水による優しい拭き取り | ほこり/油の除去、コーティング損傷の確認 | 使用前ごと |
| 使用中 | 電解質の品質と電極間隔の管理 | ファウリングと短絡の防止 | 運転中継続的に |
| 使用後 | 段階的な電源遮断、脱イオン水による即時すすぎ、乾燥保管 | 逆電位による損傷と腐食の防止 | 使用後ごと |
| 定期的なディープクリーン | 5〜10%希塩酸に約30分間浸漬後、十分にすすぐ | スケールと鉱物沈着物の除去 | 100〜200稼働時間ごと |
研究室の電気化学システムの寿命と性能を最大化します。適切なメンテナンスは、貴重なチタン電極を保護するための鍵となります。KINTEKは、耐久性を考慮して設計された電極を含む、高品質の実験装置および消耗品の専門メーカーです。当社の専門家は、一貫した結果を保証し、投資を保護するために、最適なメンテナンスルーチンの確立を支援します。
KINTEKに今すぐお問い合わせいただき、研究室の特定のニーズについてご相談の上、当社のソリューションがプロセスをどのように強化できるかをご確認ください。
