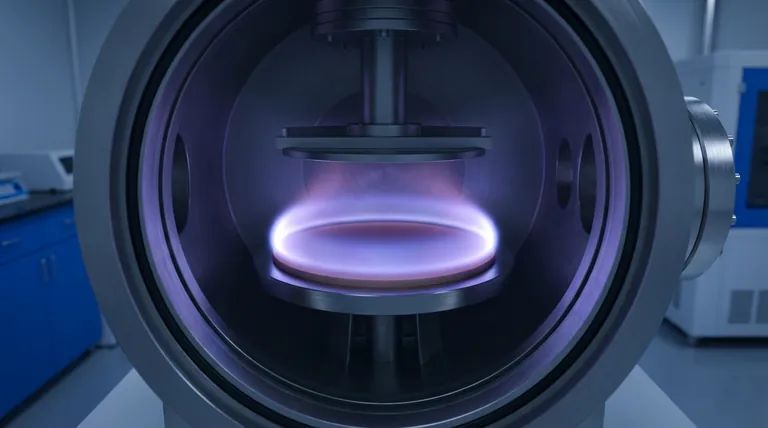

本質的に、マグネトロンスパッタリングは、低圧ガス中で高電圧を印加し、電場を生成することでプラズマを生成します。この電場がプロセスを開始させます。自由電子は加速され、中性のガス原子と衝突し、さらに多くの電子を叩き出し、陽イオンを生成します。この連鎖反応が、ターゲット材料をエッチングするために必要な輝くプラズマを着火させ、維持します。
マグネトロンスパッタリングの決定的な特徴は、プラズマを生成するだけでなく、それを効率的に閉じ込めることです。磁場を利用してターゲット表面近くに電子を閉じ込めることで、ガスのイオン化確率が劇的に増加し、より高密度で安定したプラズマがより低い圧力で動作し、はるかに高い成膜速度をもたらします。
プラズマ着火の基本的なステップ
環境の確立
プロセス全体は高真空チャンバー内で行われます。これは、最終的に成膜される膜の純度を確保するために非常に重要です。
真空が達成された後、少量の不活性プロセスガス、ほとんどの場合アルゴン（Ar）が導入されます。圧力は非常に低く保たれ、安定した放電に理想的な条件が作られます。
電場の印加
DCまたはRFの高電圧（多くの場合-300V以上）がスパッタリングターゲットに印加されます。ターゲットは陰極（負極）として機能します。
チャンバー壁と基板ホルダーは通常接地されており、陽極（正極）として機能します。この大きな電圧差が、チャンバー内に強力な電場を生成します。
初期の衝突カスケード
ガス中には常に少数の自由電子が存在します。強力な電場は、これらの電子を負に帯電した陰極から激しく加速させます。
これらの高エネルギー電子が移動するにつれて、中性のアルゴン原子と衝突します。衝突が十分に高エネルギーであれば、アルゴン原子から電子を叩き出し、2つの自由電子と1つの正に帯電したアルゴンイオン（Ar+）を生成します。
このプロセスは連鎖反応で繰り返され、自由電子と陽イオンの密な雲を急速に生成します。この活性化されたイオン化ガスがプラズマです。正のAr+イオンは重く、負のターゲットに引き寄せられるため、陰極に向かって加速され、スパッタリングプロセスを開始します。
磁場の重要な役割
基本的なスパッタリングの問題点
磁石のない単純なDCスパッタリングシステムでは、多くの高エネルギー電子が陰極から陽極へ一度だけ移動します。
その経路は短すぎて、アルゴン原子との衝突を保証できません。これにより、プラズマ生成プロセスが非効率になり、より高いガス圧が必要となり、スパッタリング速度が低下します。
磁石が電子を閉じ込める方法
マグネトロンスパッタリングでは、強力な磁石がターゲットの裏に配置されます。これにより、ターゲット表面に平行な磁場が生成されます。
この磁場は、軽くて高エネルギーの電子を、ターゲット表面の真上にある閉じ込められたらせん状の経路に強制的に導きます。電子は陽極に逃げる代わりに、この「レーストラック」に閉じ込められます。
結果：イオン化の強化
これらの電子が閉じ込められるため、陰極付近での経路長が桁違いに増加します。1つの電子が、そのエネルギーが消費される前に数百または数千のイオン化イベントを引き起こすことができます。
これにより、プラズマ生成の効率が劇的に向上します。ターゲットの真正面という、まさに必要な場所に集中した、はるかに高密度のプラズマが生成されます。
利点の理解
低い動作圧力
イオン化効率の向上により、はるかに少ないアルゴンガスで安定したプラズマを維持できます。
低圧での動作は非常に望ましいです。なぜなら、スパッタされた原子がより長い「平均自由行程」を持つことを意味するからです。原子はターゲットから基板まで衝突が少なく移動し、より高密度で純粋な成膜を実現します。
高いスパッタリング速度
高密度のプラズマは、はるかに高い濃度の陽イオンを含んでいます。
このイオン密度の大幅な増加は、ターゲット表面へのイオン衝撃率の大幅な向上につながります。結果として、原子がターゲットからより迅速に放出され、成膜速度が著しく速くなります。
基板加熱の低減
磁場は、最も高エネルギーの電子を陰極の近くに効果的に閉じ込めます。これにより、電子が基板を衝撃して不必要に加熱するのを防ぎます。これは、プラスチックなどの温度に敏感な材料をコーティングする際に非常に重要です。
目標に合った選択をする
このメカニズムを理解することで、薄膜成膜プロセスの結果を制御できます。
- 成膜速度が主な焦点の場合： 鍵は、磁場強度と印加電力の両方を最適化してプラズマ密度を最大化し、イオン衝撃率を高めることです。
- 膜の純度が主な焦点の場合： 磁気トラップによって可能になる低圧での動作能力は、不活性ガス原子が成長中の膜に埋め込まれる可能性を最小限に抑えるため、最大の利点となります。
- デリケートな基板のコーティングが主な焦点の場合： 陰極付近での電子閉じ込めは非常に重要です。これにより、非マグネトロンシステムと比較して、基板への直接的な電子衝撃と加熱が減少します。
最終的に、磁場はスパッタリングを、力任せのプロセスから、原子レベルで材料を設計するための正確に制御された高効率な方法へと変革します。
要約表：
| プロセスステップ | 主要コンポーネント | 主な機能 |
|---|---|---|
| 環境設定 | 真空チャンバー＆アルゴンガス | 安定したプラズマのための純粋な低圧環境を作成します。 |
| 着火 | 高電圧（陰極/陽極） | 自由電子を加速し、アルゴンガス原子をイオン化します。 |
| 閉じ込めと強化 | 磁場 | ターゲット付近に電子を閉じ込め、イオン化効率を高めます。 |
| 結果 | 高密度プラズマ | 迅速で高品質なスパッタリングのための高いイオン密度を生成します。 |
