膜厚はどのように計算されますか？光干渉で精密な測定を実現

簡単に言うと、膜厚は直接測定されるのではなく、光波が膜とどのように相互作用するかを分析することによって計算されます。特殊な機器が、膜から反射または透過した光によって生成される干渉パターンを測定し、洗練されたアルゴリズムがこのパターンを使用して正確な膜厚値を計算します。

中心となる原理は薄膜干渉です。測定方法（したがって具体的な計算方法）の選択は、膜の下の材料（基板）が不透明か透明かによって完全に異なります。

中心原理：光波干渉

膜厚がどのように計算されるかを理解するには、まず光波干渉の現象を理解する必要があります。これは、すべての最新の光学膜厚測定の基盤です。

二波の相互作用

光が薄膜に当たると、その一部が上面で反射します。残りの光は膜に入り、膜を通過し、下面（膜と基板の界面）で反射します。

これら2つの別々の反射光波は、その後戻って再結合します。一方の波がより長い経路（膜を通り下へ、そして戻って上へ）を移動したため、最初の波とは位相がずれています。

建設的干渉と破壊的干渉

膜の厚さと光の波長に応じて、これら2つの再結合する波は、互いを強め合う（建設的干渉）か、互いを打ち消し合う（破壊的干渉）かのいずれかになります。

この干渉により、異なる波長の光でピーク（建設的）と谷（破壊的）のユニークなスペクトル「指紋」が生成されます。これらのピーク間の距離は、膜の厚さに直接比例します。

適切な測定方法の選択

膜が堆積される材料である基板は、どの測定技術を使用するかを決定する上で最も重要な要素です。

不透明基板の場合：反射率測定

シリコンウェハーのような不透明な基板上に膜がある場合は、反射率測定を使用する必要があります。

機器はサンプルに光源を照射し、検出器（分光計）は広範囲の波長にわたって反射して戻ってくる光の強度を測定します。この反射光の干渉パターンを分析することで、ソフトウェアは膜厚を計算できます。

透明基板の場合：透過率測定

ガラスや石英のような透明な基板上に膜がある場合は、透過率測定方法を使用できます。

この方法では、サンプル全体に光を照射し、検出器は完全に透過した光を測定します。この方法は、透過光の干渉パターンを分析して膜厚を決定します。

トレードオフと主要な変数の理解

スペクトルを測定するだけでは十分ではありません。計算は、重要な仮定に依存するモデリングプロセスです。これらの仮定に誤りがあると、不正確な結果につながります。

屈折率（n）の重要性

計算は、膜材料の屈折率（n）と密接に関連しており、これは光が材料中を移動する速度を表します。

屈折率を知らずに膜厚を正確に計算することはできません。分析ソフトウェアに不正確な屈折率値を提供すると、不正確な膜厚値が返されます。

膜の均一性と粗さ

光学測定技術は、滑らかで均一な膜に最適です。

膜表面が粗い場合や、測定スポット全体で厚さが著しく異なる場合、干渉パターンは弱まったり歪んだりして、正確な計算が困難または不可能になります。

多層の複雑さ

複数の薄膜が積層されている場合、光はすべての界面から反射します。これにより、非常に複雑な干渉パターンが生成され、個々の層の厚さを分解して正確に計算するには、より高度なモデリングソフトウェアが必要です。

目標に合った適切な選択をする

選択するメソッドはサンプルによって決まりますが、精度はシステム全体を理解することにかかっています。

• シリコンまたは金属上の膜に主に焦点を当てる場合：反射率測定を使用します。材料の屈折率が十分に特性評価されていることを確認することに焦点を当ててください。
• ガラスまたはプラスチック上の膜に主に焦点を当てる場合：透過率測定を使用できます。これは、裏面反射にあまり敏感ではなく、よりクリーンなデータを提供できることがよくあります。
• 絶対的な精度に主に焦点を当てる場合：膜厚だけでなく、材料の光学定数（屈折率など）も検証する必要があります。これらは一緒に計算されるためです。

最終的に、膜厚測定を習得することは、光が材料とどのように相互作用するかに影響を与える変数を制御することです。

要約表：

測定方法	最適な基板タイプ	主要原理
反射率測定	不透明（例：シリコンウェハー）	反射光の干渉パターンを分析します。
透過率測定	透明（例：ガラス、石英）	透過光の干渉パターンを分析します。

研究室で膜厚を正確に測定する必要がありますか？ KINTEKは研究室の機器と消耗品を専門とし、反射率測定と透過率測定のための精密なツールを提供しています。当社の専門知識により、シリコン、ガラス、または複雑な多層スタック上の膜について信頼性の高いデータが得られます。今すぐ当社の専門家にお問い合わせください。お客様の研究室のニーズに最適なソリューションを見つけ、優れた測定精度を実現します。

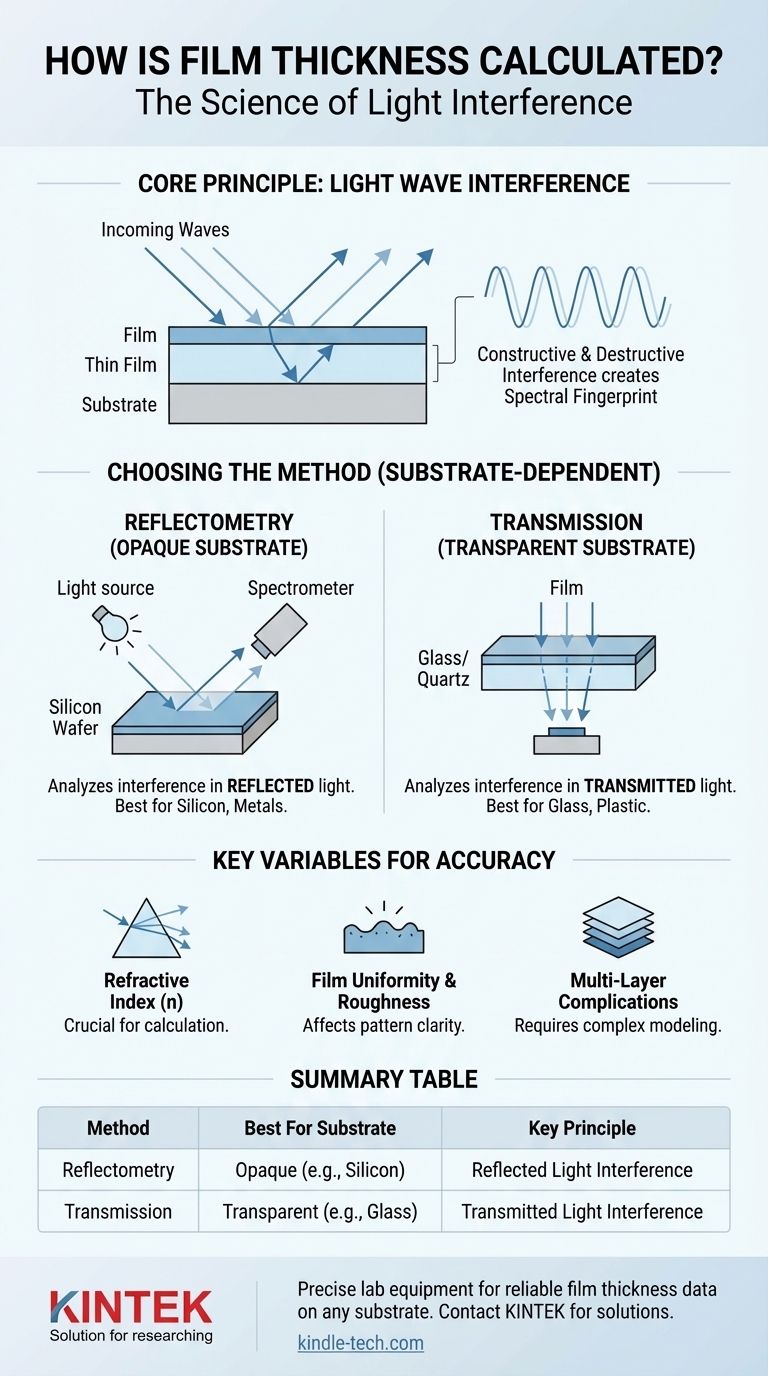

ビジュアルガイド
