本質的に、ボールミルメディアの洗浄は、機械的な除去、溶剤洗浄、徹底的な乾燥という多段階のプロセスを含みます。使用する特定の溶剤と方法は、直前に粉砕した材料と研削メディアの材料に完全に依存します。ほとんどの一般的な用途では、スクレイピング、アセトンやエタノールなどの溶剤での洗浄、超音波処理、すすぎ、オーブン乾燥の順序が標準的なプロトコルです。
ボールミルにおける最も重大なリスクは、機械的な故障ではなく、目に見えないクロスコンタミネーションです。不十分な洗浄プロセスは、以前のバッチからの不純物を持ち込むことで結果を無効にする可能性があるため、厳格で適切に選択された洗浄プロトコルは、ミル自体のプロセスの不可欠な部分となります。
原理：なぜ徹底的な洗浄が不可欠なのか
ボールミルは、激しい高エネルギーの衝撃を伴うプロセスです。粉砕中、サンプル材料の微細な粒子がミルボールとジャーの表面に埋め込まれ、塗りつけられます。
クロスコンタミネーションの影響
これらが除去されないと、この残留物が次のバッチに組み込まれます。微量であっても、望ましくないドーパント、触媒、または構造欠陥として作用し、新しい材料の化学的および物理的特性を変化させる可能性があります。
医薬品、バッテリー材料、先進セラミックスなどの分野での研究では、このレベルの汚染は実験全体を無効にする可能性があります。
純度以上のもの
適切な洗浄は、メディアを検査する機会も提供します。定期的な取り扱いは、チッピング、ひび割れ、または著しい摩耗を発見するのに役立ちます。これらは粉砕効率を低下させ、メディア自体から汚染物質を導入する可能性があります。

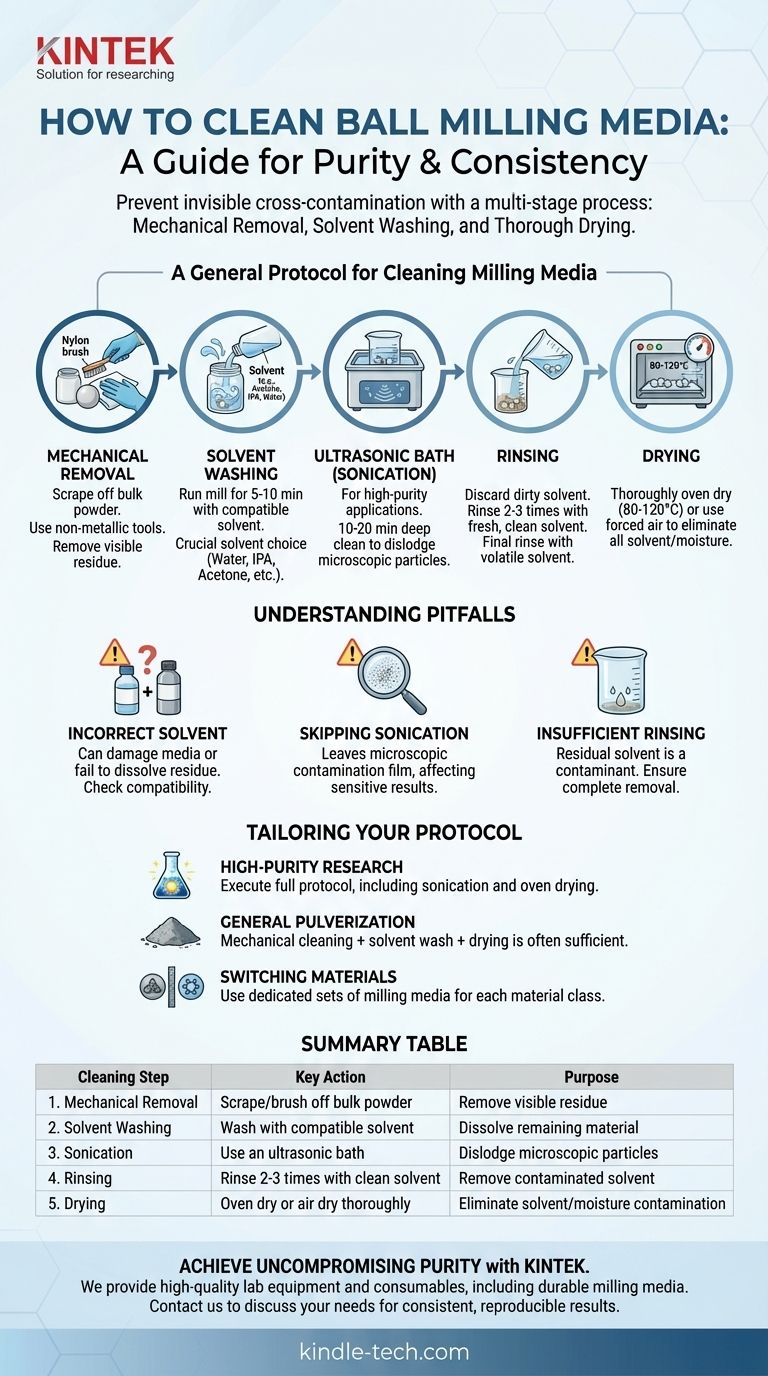

ミルメディア洗浄の一般的なプロトコル
このステップバイステップガイドは、ほとんどの状況に適応できます。重要な決定は、ステップ2での溶剤の選択です。
ステップ1：機械的な除去
まず、できるだけ多くのバルク粉末を取り除きます。ナイロンブラシ、ゴム製ヘラ、または乾いた布を使用して、メディアとジャーの内側を拭き取ります。こびりついた頑固な材料には、プラスチック製または木製のスクレーパーが効果的です。メディアを傷つけたり損傷したりする可能性のある金属製の工具の使用は避けてください。
ステップ2：溶剤洗浄
目的は、残りの残留物を溶解することです。溶剤の選択が重要です。
- 水溶性の塩やセラミックスの場合、脱イオン水から始めます。
- ほとんどの有機化合物やポリマーの場合、イソプロピルアルコール（IPA）またはエタノールが優れた出発点となります。
- ポリマー、グリース、またはオイルの場合、アセトンは強力で効果的な溶剤です。
- 非極性有機物の場合、トルエンやヘキサンなどのより強力な溶剤が必要になる場合があります。これらは必ず換気の良いヒュームフード内で使用してください。
選択した溶剤とメディアをミルジャーの約3分の1まで満たします。低速で5〜10分間ミルを稼働させます。この「ブランク」運転は、機械的作用を利用して溶剤が表面を洗浄するのを助けます。
ステップ3：超音波洗浄（ソニケーション）
高純度アプリケーションの場合、このステップは不可欠です。初期の溶剤洗浄後、メディアと溶剤をビーカーに移し、超音波洗浄槽に10〜20分間入れます。
高周波の音波は微小なキャビテーションバブルを発生させ、メディア表面の微細な穴や細孔から微粒子を剥離させ、単なる洗浄よりもはるかに深い洗浄を実現します。
ステップ4：すすぎ
主要な洗浄後、汚染された溶剤を洗い流す必要があります。汚れた溶剤を捨て、新しくきれいな溶剤で2〜3回連続してすすぎます。高揮発性溶剤（きれいなIPAやアセトンなど）で最後すすぎを行うと、乾燥を早めるのに役立ちます。
ステップ5：乾燥
残留溶剤や湿気も汚染物質です。保管または再利用の前に、メディアを完全に乾燥させる必要があります。
- オーブン乾燥：最も信頼性の高い方法。きれいなメディアをガラスビーカーまたはトレイに入れ、80〜120°Cのオーブンで少なくとも1時間加熱します。メディア（例：一部のプラスチック）がその温度に耐えられることを確認してください。
- 自然乾燥：オーブンが利用できない場合は、メディアをきれいな糸くずの出ない布の上に広げ、ヒュームフード内で自然乾燥させます。
- 強制空気乾燥：圧縮空気または窒素の流れを使用して、乾燥プロセスをスピードアップできます。
トレードオフと落とし穴の理解
洗浄のミスは一般的であり、重大な結果をもたらす可能性があります。
落とし穴1：不適切な溶剤の選択
材料を溶解しない溶剤を使用することが最も一般的な誤りです。それは単に粒子を懸濁させるだけで、溶剤が蒸発するとメディア上に再堆積します。さらに悪いことに、メディアを化学的に攻撃する溶剤（例：ステンレス鋼に対する強酸）を使用すると、機器が損傷し、将来のバッチが汚染されます。溶剤とメディアの適合性を常に確認してください。
- ジルコニア/アルミナメディア：化学的に非常に不活性。ほとんどの溶剤やマイルドな酸/塩基に対して安全です。
- ステンレス鋼メディア：頑丈ですが、腐食を引き起こす強酸や塩素含有溶液は避けてください。錆を防ぐために、直ちに完全に乾燥させてください。
- 炭化タングステンメディア：非常に硬く高密度ですが、酸化性の酸によって腐食される可能性があります。
落とし穴2：ソニケーションの省略
通常の粉砕では、徹底的な洗浄で十分な場合があります。しかし、ナノ粒子合成や医薬品製剤などのデリケートな用途では、ソニケーションを省略すると、結果を歪める可能性のある汚染物質の微細な膜が残ります。
落とし穴3：すすぎが不十分
残留洗浄溶剤を残すことは、別の形態の汚染にすぎません。アセトンで洗浄した場合でも、次の反応がそれに敏感であれば、残ったアセトンがプロセスを阻害または変化させる可能性があります。
目的のための適切な選択を行う
作業に必要な純度レベルに合わせて洗浄プロトコルを調整してください。
- 高純度研究（例：触媒、量子ドット）が主な焦点の場合：ソニケーション、高純度溶剤による複数回のすすぎ、およびオーブン乾燥を含む完全なプロトコルを実行する必要があります。
- 一般的な材料の粉砕または合金化が主な焦点の場合：徹底的な機械的洗浄に続き、溶剤（例：エタノール）での洗浄と完全な乾燥で十分な場合が多いです。
- 化学的に異なる材料間（例：金属酸化物から有機ポリマーへ）を切り替える場合：汚染のリスクを完全に排除するために、各材料クラス専用のミルメディアセットを維持することが最善の戦略です。
一貫性のある適切な洗浄プロトコルは周辺的な作業ではなく、信頼性が高く再現性のある結果を生み出すための基本です。
概要表：
| 洗浄ステップ | 主要なアクション | 目的 |
|---|---|---|
| 1. 機械的な除去 | バルク粉末をこすり落とす/ブラシで払う | 目に見える残留物を除去する |
| 2. 溶剤洗浄 | 適合する溶剤（例：IPA、アセトン）で洗浄する | 残りの材料を溶解する |
| 3. ソニケーション | 超音波洗浄槽を使用する | 微粒子を剥離させる |
| 4. すすぎ | きれいな溶剤で2〜3回すすぐ | 汚染された溶剤を除去する |
| 5. 乾燥 | オーブンで乾燥させるか、完全に自然乾燥させる | 溶剤/湿気による汚染を除去する |
粉砕プロセスで妥協のない純度を達成する
不適切に洗浄されたメディアからのクロスコンタミネーションは、研究を無効にし、貴重な材料を無駄にする可能性があります。KINTEKは、医薬品から先進セラミックスに至るまで、お客様の要求の厳しいアプリケーションをサポートするために、耐久性のある粉砕メディアや洗浄用品を含む高品質のラボ機器と消耗品を提供することにより、ラボワークフローにおける精度と信頼性の重要な必要性を理解しています。
お客様の作業の完全性を維持するために、私たちがお手伝いします。当社の専門家は、お客様の特定の材料に合わせて調整された適切なメディアの選択と堅牢な洗浄プロトコルの確立を支援できます。
KINTEKに今すぐお問い合わせいただき、ラボのニーズについてご相談の上、粉砕結果が一貫して純粋で再現性があることを確認してください。
