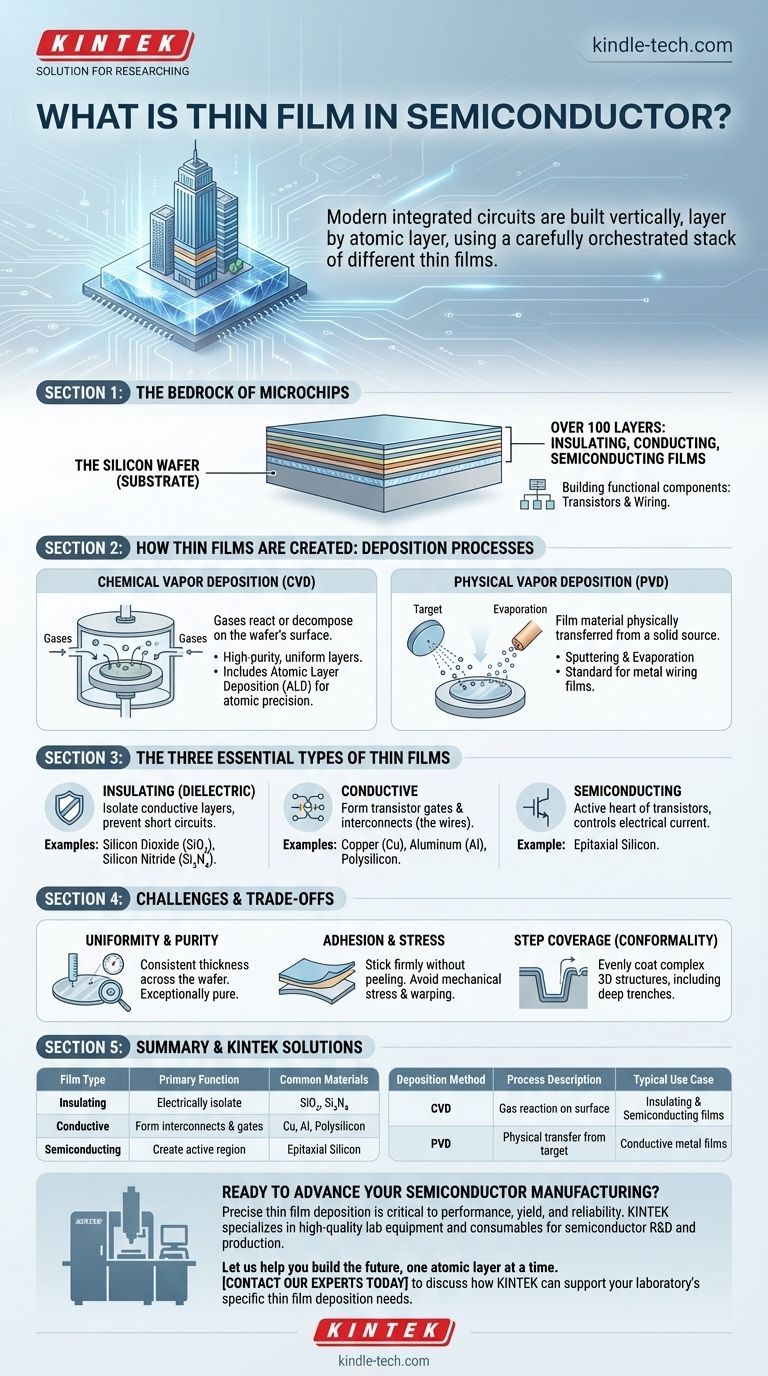

半導体における薄膜とは?小型化とイノベーションの力を引き出す

半導体の薄膜とは、電子デバイスの機能部品を作るために、シリコンや炭化ケイ素などの基板上に蒸着された超薄膜のことである。ナノメートルからマイクロメートルの厚さのこれらの薄膜は、寸法が小さく、表面対体積比が高いため、ユニークな特性を示すように設計されている。薄膜は、集積回路、トランジスタ、太陽電池、LED、その他の半導体デバイスの製造において基本的な役割を果たしている。薄膜は、現代のエレクトロニクスにおける小型化、性能の向上、革新的な機能性を可能にしている。薄膜の成膜とパターン形成にはリソグラフィーのような高度な技術が必要であり、その特性は製造中に構造的、化学的、物理的特性を精密に制御することで調整される。

キーポイントの説明

半導体における薄膜とは?小型化とイノベーションの力を引き出す
  1. 薄膜の定義と構造:

    • 薄膜は、基板上に蒸着された材料の層であり、その厚さはナノメートルからマイクロメートルに及ぶ。
    • 薄膜は2次元の材料とみなされ、3次元目(厚さ)は最小限に抑えられている。
    • 薄膜に使用される材料は、原子または分子スケールまで縮小されるため、バルク材料と比較してユニークな特性が得られる。
  2. 半導体製造における役割:

    • 薄膜は集積回路、トランジスタ、MOSFET、ダイオードの製造に不可欠である。
    • 薄膜はシリコンや炭化ケイ素などの平坦な基板上に成膜され、リソグラフィ技術を用いてパターニングされる。
    • これらの薄膜は半導体部品の小型化を可能にし、より小さく、より速く、より効率的なデバイスを実現する。
  3. 薄膜のユニークな特性:

    • 薄膜は表面積と体積の比率が高いため、化学的、物理的、電気的特性が際立つ。
    • これらの特性は、導電性、光学的透明性、耐熱性の向上など、特定の用途に合わせて調整される。
    • 薄膜の挙動は、ナノスケールでの量子効果や表面相互作用により、バルク材料とは異なります。
  4. エレクトロニクスとそれ以外への応用:

    • 薄膜は、コンピューター・ハードウェア、LEDディスプレイ、携帯電話、太陽電池など、さまざまな電子機器に使用されている。
    • 薄膜は、光吸収とエネルギー変換効率を高めるソーラーパネルに不可欠である。
    • エレクトロニクス以外にも、薄膜は航空宇宙分野では熱障壁に、光学分野ではコーティングに使用されている。
  5. 生産技術:

    • 半導体薄膜は、化学気相成長法(CVD)、物理気相成長法(PVD)、原子層堆積法(ALD)などの技術を用いて製造される。
    • 製造方法の選択は、薄膜の構造的、化学的、物理的特性に影響を与える。
    • フォトリソグラフィーのような高度なパターニング技術は、複雑なデザインや機能的なコンポーネントを作成するために使用されます。
  6. イノベーションとパフォーマンスへの影響:

    • 薄膜コーティングの品質と種類は、半導体デバイスの性能と応用を直接左右する。
    • 薄膜は、フレキシブル・エレクトロニクス、高効率太陽電池、高度なセンサーなど、電気工学における技術革新を可能にする。
    • 小型化と性能向上における薄膜の役割は、半導体産業の進歩を牽引している。
  7. 将来の展望:

    • 薄膜技術は進化を続けており、現在も成膜技術、材料特性、デバイス統合の改善に焦点を当てた研究が続けられている。
    • ウェアラブル・エレクトロニクス、量子コンピューティング、次世代ディスプレイなど、新たな応用が始まっている。
    • 薄膜を原子レベルで設計する能力は、半導体技術の革新に新たな可能性を開く。

要約すると、薄膜は現代の半導体技術の要であり、性能と機能を向上させた高度な電子デバイスの創出を可能にしている。そのユニークな特性、精密な製造技術、幅広い用途により、薄膜は半導体産業のみならず、それ以外の分野でも不可欠なものとなっている。

総括表

アスペクト 詳細
定義 基板上に蒸着された極薄層(ナノメートルからマイクロメートル)。
重要な役割 集積回路、トランジスタ、太陽電池、LEDに不可欠。
ユニークな特性 高い表面体積比、テーラーメイドの導電性、光学的透明性。
用途 エレクトロニクス(LED、ソーラーパネル)、航空宇宙、光学、ウェアラブルデバイス。
製造技術 CVD、PVD、ALD、そして精密なパターニングのための高度なリソグラフィー。
インパクト デバイスの小型化、性能向上、技術革新を推進。
将来の展望 ウェアラブルエレクトロニクス、量子コンピューティング、次世代ディスプレイ。
