室温において、グラフェンは非常に高い熱伝導率を示しますが、その挙動は温度に大きく依存します。 この値は静的ではなく、一般的に低温でピークに達し、熱キャリアであるフォノンが格子内を移動する方法の変化により、温度が上昇すると低下します。理想的な、支持されていない単層グラフェンでは、室温での伝導率は3000 W/mKを超えることがあり、銅やダイヤモンドなどの材料をはるかに凌駕します。
グラフェンの熱伝導率は単一の値ではなく、温度によって決定される動的な特性です。熱を伝導するその卓越した能力はフォノンの挙動に由来しており、これらの熱キャリアがどのように散乱するかを理解することが、あらゆる実世界のアプリケーションにおけるグラフェンの性能を予測する鍵となります。
グラフェンにおける熱伝導の物理学
フォノンの中心的な役割
グラフェンのような固体材料における熱は、主にフォノンによって輸送されます。フォノンとは、結晶格子を伝わる振動エネルギーの量子化されたパケットです。
この熱輸送の効率、すなわち熱伝導率は、これらのフォノンが散乱する前にどれだけ自由に移動できるかによって決まります。

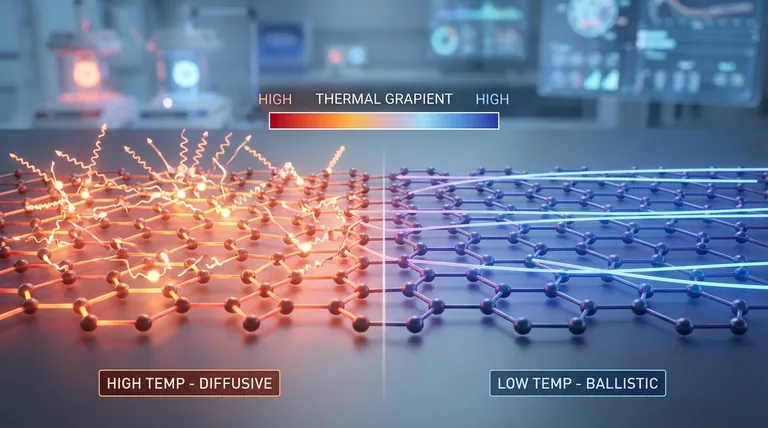

弾道輸送と拡散輸送
非常に低温では、フォノンは中断されることなく長距離を移動でき、これは弾道輸送として知られる状態です。
温度が上昇すると、フォノンの数が増加し、互いに散乱し始めます。これにより、流れは拡散輸送に変わり、効率が低下し、熱伝導率の低下につながります。
温度がグラフェンの伝導率をどのように決定するか
グラフェンの熱伝導率と温度の関係は、異なる温度領域を調べることで理解できます。
極低温（非常に低い温度）
極低温域（約100 K未満）では、フォノンの数が少なく、互いに頻繁に散乱しません。
代わりに、主な制限要因は境界散乱であり、フォノンがグラフェンフレークの物理的な端と衝突することです。この領域では、より多くの振動モードが活性化されるため、熱伝導率は温度とともに実際に増加します。
ピーク伝導率領域
グラフェンの熱伝導率は、特定の低温（通常100 Kから200 Kの間）でピークに達します。
このピークは、熱流に対する主な抵抗として、フォノン間の散乱が境界散乱を上回り始める遷移点を示します。
室温以上
ピークを超えると、グラフェンの熱伝導率は温度が上昇するにつれて一貫して低下します。
これは、ウンクラップ散乱と呼ばれる強力なフォノン-フォノン相互作用によるものです。高温になると格子振動が激しくなるため、これらの散乱イベントははるかに頻繁になり、熱の流れを著しく制限します。
実用的な限界とトレードオフの理解
グラフェンの理論値は印象的ですが、実際の世界での性能は、フォノンが散乱する新しい方法を導入するいくつかの要因により、多くの場合、はるかに低くなります。
基板の影響
ほとんどのアプリケーションでは、グラフェンを基板（二酸化ケイ素など）上に配置する必要があります。この接触により、振動エネルギーが逃げる新しい経路が生まれ、界面での散乱が生じます。
基板は、理想的な支持状態と比較して、グラフェンの実効熱伝導率を1桁以上低下させる可能性があります。
欠陥、しわ、粒界
実世界のグラフェンは、完全で無限の結晶ではありません。これには欠陥、不純物、しわ、粒界が含まれます。
これらの不完全性のそれぞれがフォノンの散乱サイトとして機能し、熱抵抗を生み出し、全体の伝導率を低下させます。
サイズと形状の役割
より小さなグラフェンフレークでは、高温でも境界散乱が重要な要因として残ります。フォノンの平均自由行程は、材料自体の物理的寸法によって制限される可能性があります。
これを熱管理の目標に適用する
あなたのエンジニアリングアプローチは、この動的な挙動を考慮に入れる必要があります。グラフェンの最適な使用は、ターゲットとする動作温度と材料の品質に完全に依存します。
- 極低温の熱管理が主な焦点である場合： グラフェンの熱伝導率はピークに達するまで温度とともに増加すると予想され、非常に効果的ですが、物理的な境界や欠陥に対して非常に敏感になります。
- 室温での熱拡散（例：電子機器内）が主な焦点である場合： グラフェンの高い性能を活用しますが、デバイスが加熱されるにつれて伝導率が低下することを認識する必要があります。基板との相互作用が、対処すべき最大の制限要因となる可能性が高いです。
- 高温アプリケーションが主な焦点である場合： グラフェンの熱伝導率は、激しいフォノン-フォノン散乱により室温の値よりも著しく低くなることを理解する必要があり、その場合、他の材料の方が適している可能性があります。
結局のところ、グラフェンの熱伝導率を静的な値としてではなく動的なシステムとして扱うことが、効果的な熱ソリューションを設計するための第一歩です。
要約表：
| 温度領域 | 主な挙動 | 主要な散乱メカニズム |
|---|---|---|
| 極低温（<100 K） | 温度とともに増加 | 境界散乱 |
| ピーク（100-200 K） | 最大値に達する | フォノン-フォノン散乱への移行 |
| 室温以上 | 温度とともに減少 | ウンクラップ散乱 |
