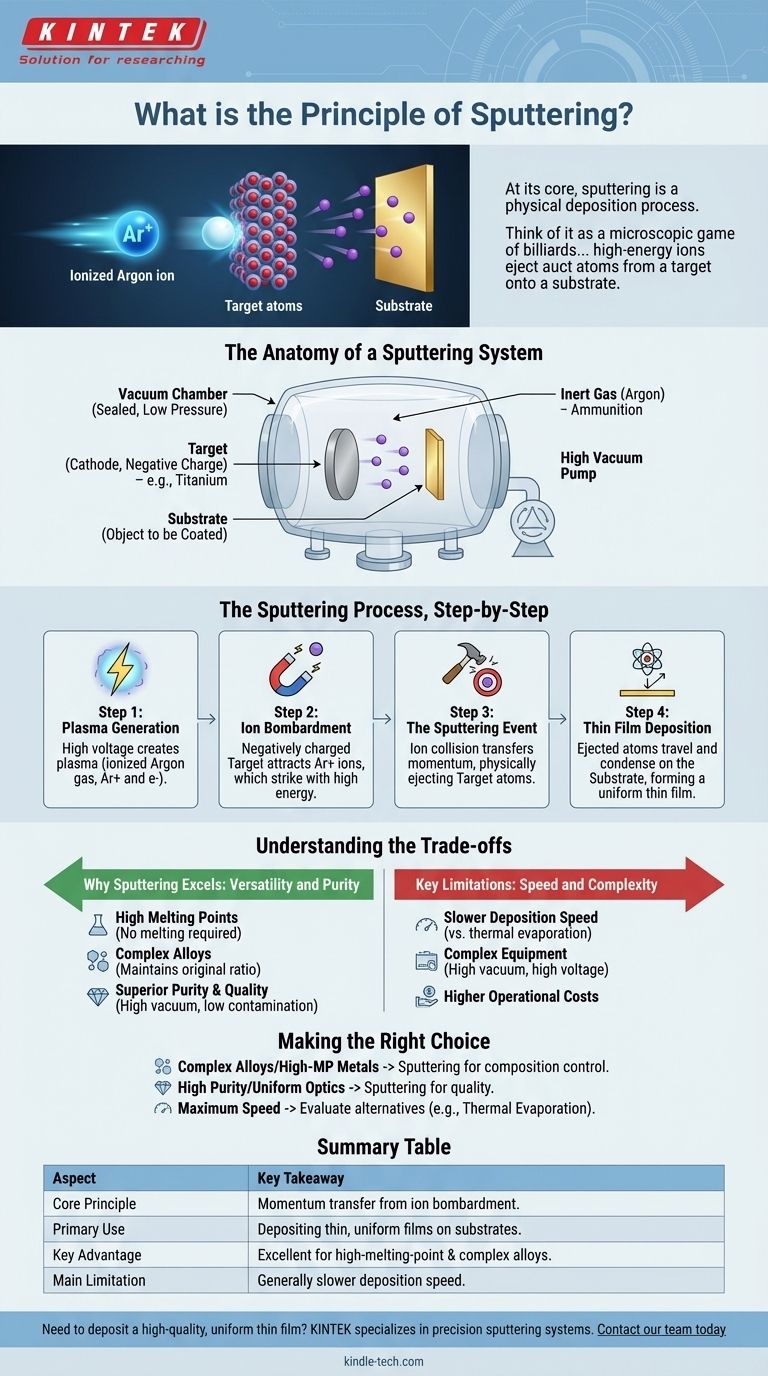

スパッタリングは、基板上に薄膜を堆積させるために使用される物理蒸着（PVD）技術である。このプロセスでは、真空チャンバー内で、通常アルゴンなどの不活性ガスから発生する高エネルギーイオンをターゲット材料に照射する。イオンはターゲットから原子を引き離し、チャンバー内を移動して基板上に堆積し、薄膜を形成する。このプロセスは高度に制御されており、その精度と均一で高品質な膜を作る能力から、半導体、光学、コーティングなどの産業で広く使用されている。

ポイントを解説

1. スパッタリングの基本原理:

   • スパッタリングは、高エネルギーイオンによる砲撃によって原子が固体ターゲット材料から放出されるプロセスである。
   • 放出された原子は真空チャンバー内を移動し、基板上に堆積して薄膜を形成する。

2. 関与するコンポーネント:

   • 対象素材:原子が放出される元となる物質。通常、金属または化合物であり、目的の膜を形成する。
   • 基板:放出された原子が蒸着される表面。ウェハーやガラスなど、薄膜コーティングを必要とするあらゆる材料に使用できる。
   • 真空チャンバー:スパッタプロセスが行われる環境であり、最小限のコンタミネーションと制御された条件を保証する。
   • 不活性ガス（アルゴンなど）:スパッタリングに必要な高エネルギーイオンを発生させる。

3. イオン化とプラズマ生成:

   • ターゲット（陰極）と基板（陽極）の間に電圧をかけ、電界を発生させる。
   • 不活性ガス原子はプラズマ中で電子を失い、正電荷を帯びたイオンになる。
   • これらのイオンは電界によってターゲットに向かって加速される。

4. 砲撃と放出:

   • 高エネルギーイオンはターゲット物質と衝突し、その運動エネルギーをターゲット原子に伝達する。
   • 運動エネルギーがターゲット原子の結合エネルギーを超えると、ターゲット原子は表面から放出される。
   • このプロセスは衝突カスケードとして知られ、エネルギー移動が原子変位の連鎖反応を引き起こす。

5. 薄膜の蒸着:

   • 放出された原子は、蒸気流に乗って真空チャンバー内を移動する。
   • 原子は基板上に凝縮し、均一性と密着性の高い薄膜を形成する。
   • 薄膜の厚みや組成などの特性は、ガス圧、電圧、ターゲット材料などのパラメーターを調整することで精密に制御することができる。

6. スパッタリングの利点:

   • 精密:スパッタリングは、膜厚と組成を正確に制御しながら、非常に薄く均一な膜を成膜することができます。
   • 汎用性:金属、合金、化合物など幅広い材料に使用可能。
   • 高品質フィルム:生産されるフィルムは一般的に高品質で、接着性に優れ、欠陥が少ない。
   • スケーラビリティ:このプロセスはスケーラブルであり、小規模な研究にも大規模な工業生産にも使用できる。

7. 応用例:

   • 半導体:シリコンウェハー上に導電性、絶縁性、半導体性材料の薄膜を成膜するために使用される。
   • 光学:反射防止コーティング、ミラー、その他の光学部品の製造に使用される。
   • コーティング:ガラス、金属、プラスチックなど、さまざまな素材に保護や装飾のコーティングを施すために使用される。
   • 磁気ストレージ:ハードディスクやその他のデータ記憶装置用の磁性膜の製造に使用される。

8. スパッタリングの種類:

   • DCスパッタリング:プラズマの発生に直流（DC）電源を使用。導電性材料に適している。
   • RFスパッタリング:高周波（RF）電力を用いてガスをイオン化し、絶縁材料のスパッタリングを可能にする。
   • マグネトロンスパッタリング:ターゲット近傍にプラズマを閉じ込める磁石を内蔵し、スパッタリング速度と効率を向上。
   • 反応性スパッタリング:成膜中に化合物膜（酸化物や窒化物など）を形成するために反応性ガス（酸素や窒素など）を導入すること。

9. 課題と考察:

   • 汚染:フィルムの汚染を防ぐため、真空環境を注意深く管理する必要がある。
   • ターゲットの侵食:ターゲット材は経年劣化するため、定期的な交換が必要。
   • 均一性:大きな基板全体で均一な膜厚を達成することは困難であり、基板の回転や複数のターゲットのような高度な技術が必要になる場合がある。

10. 今後の展開:

    • 高出力インパルスマグネトロンスパッタリング(HiPIMS):短時間の高出力パルスを使用してスパッタされた材料のイオン化を高め、より緻密で密着性の高い膜を得る技術。
    • 原子層蒸着（ALD）統合:スパッタリングとALDを組み合わせて膜厚と組成を原子レベルで制御する。
    • グリーンスパッタリング:エネルギー消費量の削減と有害物質の使用削減により、より環境に優しいスパッタリングプロセスを開発する。

まとめると、スパッタリングは薄膜を成膜するための多用途で精密な技術であり、さまざまな産業で応用されている。その原理と構成要素、利点と課題を理解することで、さまざまな材料成膜のニーズにスパッタリングを効果的に活用することができる。

総括表：

アスペクト	詳細
プロセス	真空チャンバー内で高エネルギーイオンをターゲット物質に照射する。
主な構成要素	ターゲット材料、基板、真空チャンバー、不活性ガス（アルゴンなど）。
利点	高精度、汎用性、高品質フィルム、拡張性
用途	半導体、光学、コーティング、磁気ストレージ
スパッタリングの種類	DC、RF、マグネトロン、反応性スパッタリング。
課題	コンタミネーション、ターゲットの侵食、均一性。
今後の展開	HiPIMS、ALDインテグレーション、グリーンスパッタリング。
