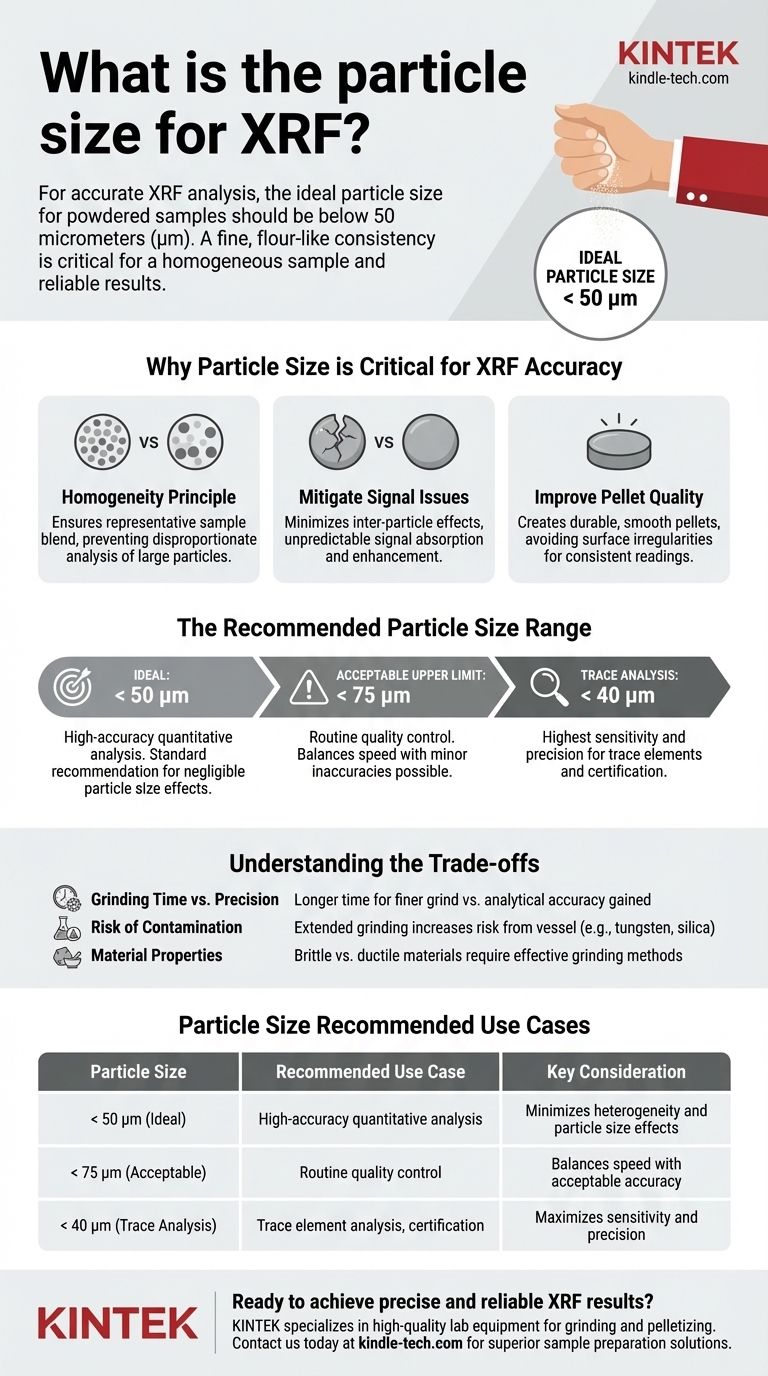

Xrfの粒子径はどのくらいですか？正確で信頼性の高い元素分析を実現する

正確なX線蛍光（XRF）分析には、粉末サンプルの理想的な粒子径は50マイクロメートル（µm）未満であるべきです。このきめ細かく、小麦粉のような一貫性は、均質なサンプルを作成するために不可欠であり、分析誤差を最小限に抑え、結果がバルク材料を真に代表するものであることを保証します。

サンプル調製の究極の目標は、単に粒子径を小さくすることではなく、サンプルの不均一性によって引き起こされる分析誤差を排除することです。より小さく均一な粒子径は、X線ビームが化学的および物理的に一貫したサンプルと相互作用することを保証し、正確で再現性のある測定につながります。

XRFの精度にとって粒子径が重要である理由

XRFデータの信頼性は、サンプル調製の品質に直接関係しています。不均一な、または大きな粒子径は、X線粒子径効果として知られる現象により、重大な不確実性を引き起こします。

XRFは、サンプルの比較的小さな表面積を分析します。サンプルに異なる鉱物または相の大きな明確な粒子が含まれている場合、X線ビームは一方の種類の粒子に不均衡に当たる可能性があります。

これにより、サンプル全体の平均組成ではなく、その単一の粒子を反映した結果が得られます。材料を微細で均一な粉末に粉砕することで、サンプルのすべての部分が全体を代表するブレンドであることが保証されます。

大きな粒子は、プレスされたペレット内に微細な空隙と不均一な表面を作り出します。これらの不規則性により、ある元素から放出された蛍光X線が、隣接する粒子によって不規則に吸収されたり増強されたりする可能性があります。

この効果は予測不可能で元素に依存するため、不正確な定量につながります。微細な粉末（50 µm未満）は密に充填され、これらの粒子間効果を最小限に抑え、分析のための高密度で均一な媒体を作成します。

サンプルをペレットにプレスして調製する場合、微細な粒子径は機械的安定性に不可欠です。小さな粒子は表面積対体積比が大きいため、圧力下でより効果的に結合できます。

これにより、滑らかで平坦な分析面を持つ耐久性のあるペレットが作成されます。粗いまたはひび割れた表面は、一次X線ビームを散乱させ、一貫性のない信頼性の低い測定値につながる可能性があります。

単一の数値がよく引用されますが、許容範囲は分析目標によって異なります。

高精度を必要とするほとんどの定量的アプリケーションでは、サンプルを50 µm未満の粒子径に粉砕することが標準的な推奨事項です。一部のプロトコルでは、さらに細かく、40 µm以下にすることを推奨しています。

これにより、分析されるほとんどの元素について、粒子径効果が無視できる程度であることが保証されます。目標とする一貫性は、乾燥した小麦粉のようなものであるべきです。

一部の状況、特に速度よりも高精度が重要でないルーチンの品質管理では、75 µmまでの粒子径が許容される場合があります。

ただし、このサイズでは、特に軽い元素の場合、粒子径効果がわずかな不正確さを引き起こし始める可能性があることに注意してください。

理想的な粒子径を達成するには、分析要件と実用的な制限のバランスをとる必要があります。

サンプルを50 µm未満の粉末に減らすには、かなりのエネルギーと時間が必要です。より細かい粉砕から得られる分析精度が、特定のアプリケーションの準備時間の増加を正当化するかどうかを決定する必要があります。

粉砕時間が長くなると、粉砕容器自体からの汚染のリスクが高まります（例：超硬ミルからのタングステン、瑪瑙乳鉢からのシリカ）。これは微量元素分析を行う際に重要な考慮事項であり、汚染がサンプル中の元素濃度よりも高くなる可能性があります。

すべての材料が均等に粉砕されるわけではありません。脆い材料は簡単に粉砕されますが、延性のある材料や繊維状の材料はサイズを小さくするのが難しい場合があります。選択された粉砕方法は、特定のサンプルマトリックスに効果的である必要があります。

プロジェクトに必要なデータ品質に基づいて、目標粒子径を選択してください。

最終的に、一貫性のある体系的なサンプル調製は、すべての正確なXRF分析が構築される基盤です。
