「マッフル炉」という用語は、高温オーブンのカテゴリを定義するものであり、主にサンプルを熱源から隔離する断熱された内部チャンバーによって区別されます。両者の主な違いは、固体や粉末の溶解など、内部設計だけでなく、特にチャンバーサイズと雰囲気制御に関して、主な代替品であるチューブ炉と比較した場合に現れます。
高温炉を選択する際の重要な違いは、最高温度ではなく、スペースと制御のトレードオフにあります。マッフル炉は大きなサンプルに対して均一な加熱チャンバーを提供しますが、チューブ炉はデリケートな小規模プロセスに対して温度勾配とガス流量に対する比類のない精度を提供します。
決定的な特徴：隔離されたチャンバー
マッフル炉の核となる設計原理は、ワークロードと発熱体を分離することです。この「マッフル（遮蔽）」が、制御された、均一でクリーンな加熱環境を作り出します。
最新の断熱材の役割
最新のマッフル炉には、高度なセラミックファイバー断熱材が装備されています。この材料は熱容量が低いため、耐火レンガで作られた古い炉と比較して、はるかに速い昇温・降温速度を実現できます。
間接熱の利点
サンプルを発熱体から隔離することにより、炉は燃焼生成物（燃料焚きモデルの場合）による汚染を防ぎ、熱が対流と放射によって均一に伝達されることを保証します。これにより、チャンバー全体で優れた温度均一性が得られます。
主な区別：マッフル炉 対 チューブ炉
どちらのタイプの炉も同様の温度に達することができ、真空または不活性ガス使用に対応できますが、その基本的な形状が理想的な用途を決定します。
チャンバーの形状とサンプルサイズ
マッフル炉はボックス炉です。その大きくて開いたチャンバーは、一度に複数のサンプル、かさばる、または不規則な形状の物体、あるいはるつぼに入れられた材料を加熱するのに最適です。
対照的に、チューブ炉は狭い円筒形のチャンバーを備えています。この設計はサンプルサイズを厳しく制限しますが、連続的な材料の流れや小さく均一な基板を伴うプロセスに最適です。
温度と雰囲気の制御
マッフル炉の大きな容積は、安定した均一な温度でのバッチ処理に優れています。しかし、雰囲気を変更したり、正確な温度ゾーンを作成したりするのは遅く困難です。
チューブ炉の小さく密閉された容積により、ガス流量と温度を正確かつ即座に制御できます。露出した端部は、特定の温度勾配を確立しやすく、特殊な用途にとって重要です。
マッフル炉内の分類
チューブ炉との比較以外にも、マッフル炉自体は内部の機構と制御システムによって分類できます。
熱源による分類
最も一般的なタイプは電気マッフル炉で、チャンバー壁に組み込まれた抵抗加熱エレメントを使用して、クリーンで信頼性の高い熱を提供します。天然ガスやプロパンで動作する燃料マッフル炉は一般的ではありません。
制御システムによる分類
炉には、単一温度を設定するための単純な手動制御またはデジタル制御を備えている場合があります。より高度なプログラマブルマッフル炉では、複数の加熱、保持、冷却ステップを含む複雑な作業サイクルをユーザーが定義できます。
材料処理タイプによる分類
特定の高温溶解のために、炉は専門化されることがあります。スラブ溶解ユニットは固体材料用に設計されており、よりゆっくりと動作しますが、粉末溶解ユニットは顆粒材料に対してより速い性能を発揮するように最適化されています。
トレードオフの理解
適切な炉を選択するには、各設計の固有の利点と制限を認識する必要があります。
マッフル炉：容量 対 精度
マッフル炉の主な利点である大きなチャンバーは、その主な欠点でもあります。急速な雰囲気の変化やサンプルに沿った厳密に制御された温度勾配を必要とするプロセスには非効率的です。
チューブ炉：制御 対 容量
チューブ炉は優れた制御を提供しますが、スループットとサンプルサイズを犠牲にします。これは、バルク処理や大きな物体には適さない特殊なツールです。
操作の容易さ
マッフル炉は一般的に使いやすく、オペレーターのトレーニングをほとんど必要としません。温度と時間プロファイルを設定するための単純な制御により、ほとんどの実験室設定でユーザーフレンドリーで信頼性の高い主力製品となります。
適切な炉の選択方法
あなたの決定は、サンプルの物理的性質と熱処理の特定の要件によって導かれるべきです。
- 一度に大量、かさばる、または複数のサンプルを処理することに主な焦点を当てる場合： より大きなチャンバー容量を持つマッフル炉が優れた選択肢です。
- 温度ゾーンとガス雰囲気の正確な制御に主な焦点を当てる場合： チューブ炉は、化学気相成長（CVD）などのデリケートなプロセスに必要とされる即時応答と勾配管理を提供します。
- 汎用加熱、灰化、または焼結に主な焦点を当てる場合： 最新のプログラマブル電気マッフル炉は、速度、均一性、使いやすさの最適な組み合わせを提供します。
最終的に、あなたの選択は、サンプルの形状とプロセスの特定の雰囲気および熱要件を明確に理解することにかかっています。
要約表：
| 特徴 | マッフル炉 | チューブ炉 |
|---|---|---|
| チャンバーの形状 | 大きくて開いた箱型 | 狭い円筒形 |
| 最適用途 | バルクサンプル、複数アイテム | 小さな均一な基板、ガス流量プロセス |
| 温度制御 | 優れた均一性、バッチ処理に安定 | 正確な勾配、デリケートなプロセスに最適 |
| 雰囲気制御 | ガスの変化が遅い、安定した環境に適している | ガス流量の即時かつ正確な制御 |
| 使いやすさ | 簡単な操作、最小限のトレーニングで済む | より専門的、高度な知識が必要な場合がある |
まだあなたの用途に最適な炉がわからない場合？ KINTEKの専門家がお手伝いします！私たちは実験装置と消耗品を専門とし、お客様の研究室特有の熱処理の課題に対応するオーダーメイドのソリューションを提供します。バルクサンプル用のマッフル炉の大きなチャンバーが必要な場合でも、特殊なプロセス用のチューブ炉の正確な制御が必要な場合でも、最適な機器へご案内する専門知識があります。パーソナライズされたコンサルテーションについては今すぐお問い合わせください。KINTEKがお客様の研究室の効率と精度を高めるお手伝いをいたします。

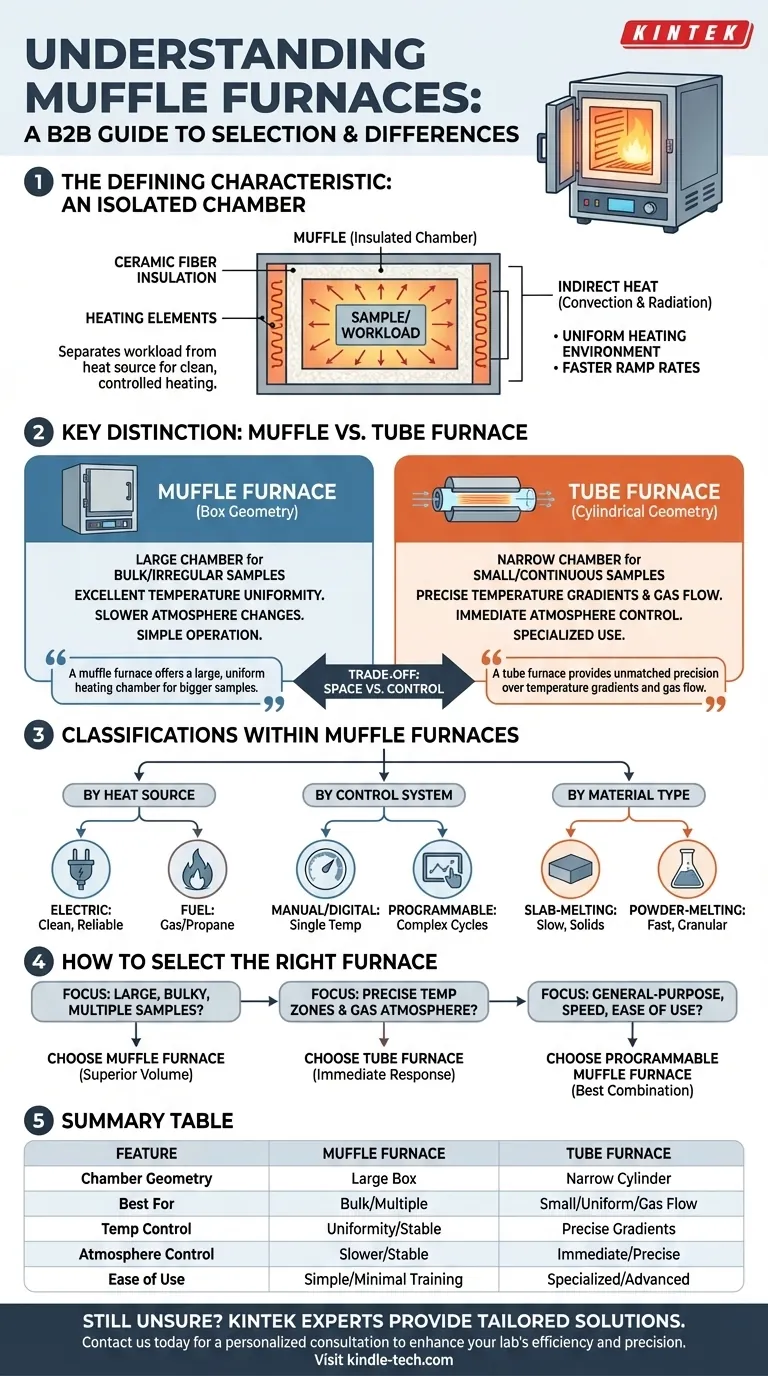

ビジュアルガイド
