産業用油圧プレスとは？精密製造のための巨大な力の活用

基本的に、産業用油圧プレスとは、作動油の圧力を使用して巨大な圧縮力を発生させる工作機械です。これはパスカルの原理に基づいて動作し、小さなシリンダー内の密閉された流体に加えられた小さな力が、より大きなシリンダー内で巨大な力に増幅されます。この原理により、最も堅牢な材料でさえも精密に成形、加工、曲げ、破砕することが可能になります。

油圧プレスは単なる生のパワーではありません。それは制御に関するものです。密閉された流体の特性を活用することで、小さく管理しやすい入力が、巨大で高度に制御可能な出力の力に変換され、現代の製造業の礎となっています。

油圧プレスがいかにして巨大な力を達成するか

油圧プレスの価値を理解するためには、まずその動作の背後にあるエレガントな物理学を把握する必要があります。これは、コンポーネントが一体となって力を増幅するシステムです。

中心原理：パスカルの原理

油圧プレスはパスカルの原理に基づいて機能します。この流体力学の基本原理は、密閉された非圧縮性の流体に加えられた圧力が、流体全体に全方向に均等に伝達されることを示しています。

オイルで満たされたチューブを介して、より大きなピストン（ラム）に接続された小さなピストン（プランジャー）を押し下げるところを想像してください。小さなピストンの下に発生させた圧力は、損失なく大きなピストンの全表面に伝達され、比例して大きな出力力を発生させます。

連携して機能する主要コンポーネント

産業用プレスは通常、3つの主要なシステムで構成されています。

1. メインフレーム： これは、コンポーネントを収容し、発生する巨大な力に耐える堅牢な構造です。
2. 動力システム： これには、作動油に圧力をかけるモーターとポンプが含まれます。
3. 油圧制御システム： これには、流体の流れと圧力を指示するバルブ、パイプ、制御装置が含まれ、オペレーターにプレスの動きと力に対する正確な制御を与えます。

プランジャーとラム

力の増幅の核心は、2つのシリンダー間の関係にあります。プランジャーとして知られる小径のシリンダーが、動力システムからの初期の力を受け取ります。これにより作動油内に圧力が生成されます。

この圧力は、その後、はるかに大径のシリンダーであるラムに作用します。ラムの断面積はプランジャーの面積よりもはるかに大きいため、結果として生じる出力力は同じ倍率で増幅され、機械が数千トンの力を発生できるようにします。

産業環境における決定的な利点

油圧プレスは唯一のプレスタイプではありませんが、その独自の特性により、幅広い用途で不可欠なものとなっています。

比類のない力とトン数

主な利点は、巨大で持続的な力を発生させる能力です。機械プレスはストロークの最下部でのみ最大力を発揮するのに対し、油圧プレスは任意のポイントで定格の全力を供給できます。

速度と圧力の精密制御

オペレーターは、ストローク全体にわたってラムの速度、圧力、位置を完全に制御できます。これにより、材料を慎重に操作して欠陥を避ける必要があるディープドローイングや独自の形状の成形などの複雑な操作が可能になります。

本質的な安全性と耐久性

油圧システムには内蔵の過負荷保護機能があります。要求される力が機械の容量を超えると、圧力リリーフバルブが開き、機械や工具の損傷を防ぎます。より少ない可動部品を持つこのシンプルな設計も、工具の長寿命化に貢献しています。

設計と運用効率

発生させる力に対して、油圧プレスは比較的設置面積が小さくなる可能性があります。その設計は複雑な機械プレスよりも単純であり、多くの場合、初期費用とメンテナンス費用が低くなります。また、騒音も大幅に少なく動作します。

トレードオフの理解

いかなる技術にも限界がないわけではありません。信頼できるアドバイザーであるためには、油圧プレスが最適ではない領域を認識することが重要です。

サイクル速度が遅い

主なトレードオフは速度です。流体の移動には時間がかかるため、油圧プレスは一般的に機械式プレスよりも遅くなります。大量の反復的な打ち抜き作業では、機械式プレスの方が速いことがよくあります。

作動油漏れの可能性

油圧システム全般と同様に、作動油漏れのリスクがあります。環境汚染や性能低下を防ぐために、シールやホースの状態を良好に保つための綿密なメンテナンスが必要です。

温度感度

作動油の粘度は温度によって変化する可能性があり、プレスの性能と一貫性に影響を与える可能性があります。多くの産業用途では、安定した動作温度を維持するために油圧クーラーが統合されています。

用途に応じた適切な選択

適切なプレス技術の選択は、力、速度、制御に関するプロジェクトの特定の目標に完全に依存します。

• 最大の力と制御に重点を置く場合： 油圧プレスは、持続的な圧力が不可欠なディープドローイング、鍛造、圧縮成形、複雑な部品の成形に最適です。
• 高速で反復的な打ち抜きに重点を置く場合： 機械式プレスは、単純な部品を大量に生産するためのサイクル時間が速いため、より優れた選択肢となる可能性が高いです。
• 汎用性と費用対効果に重点を置く場合： 油圧プレスのシンプルな設計と適応性により、幅広いタスクを扱うジョブショップにとって優れた汎用ツールとなります。

結局のところ、力の増幅の基本原理を理解することが、油圧プレスをその潜在能力を最大限に活用するための鍵となります。

要約表：

特徴	油圧プレスの利点
力	ストロークの任意のポイントで巨大で持続的なトン数を供給
制御	速度、圧力、ラムの位置に対する正確なコマンド
安全性	内蔵の過負荷保護により機械の損傷を防止
汎用性	ディープドローイング、鍛造、成形、複雑な部品成形に最適
考慮事項	機械式プレスよりもサイクル速度が遅い。作動油のメンテナンスが必要

製造プロセスに巨大で制御された力を適用する準備はできていますか？

KINTEKでは、油圧プレスを含む堅牢なラボ用および産業用機器を専門としており、これらは精度と耐久性のために設計されています。材料試験、サンプル調製、または複雑な部品製作に関わっているかどうかにかかわらず、当社のソリューションはラボが必要とする信頼性と制御を提供します。

当社の専門家に今すぐお問い合わせいただき、KINTEKの油圧プレスがお客様の能力と効率をどのように向上させられるかをご相談ください。

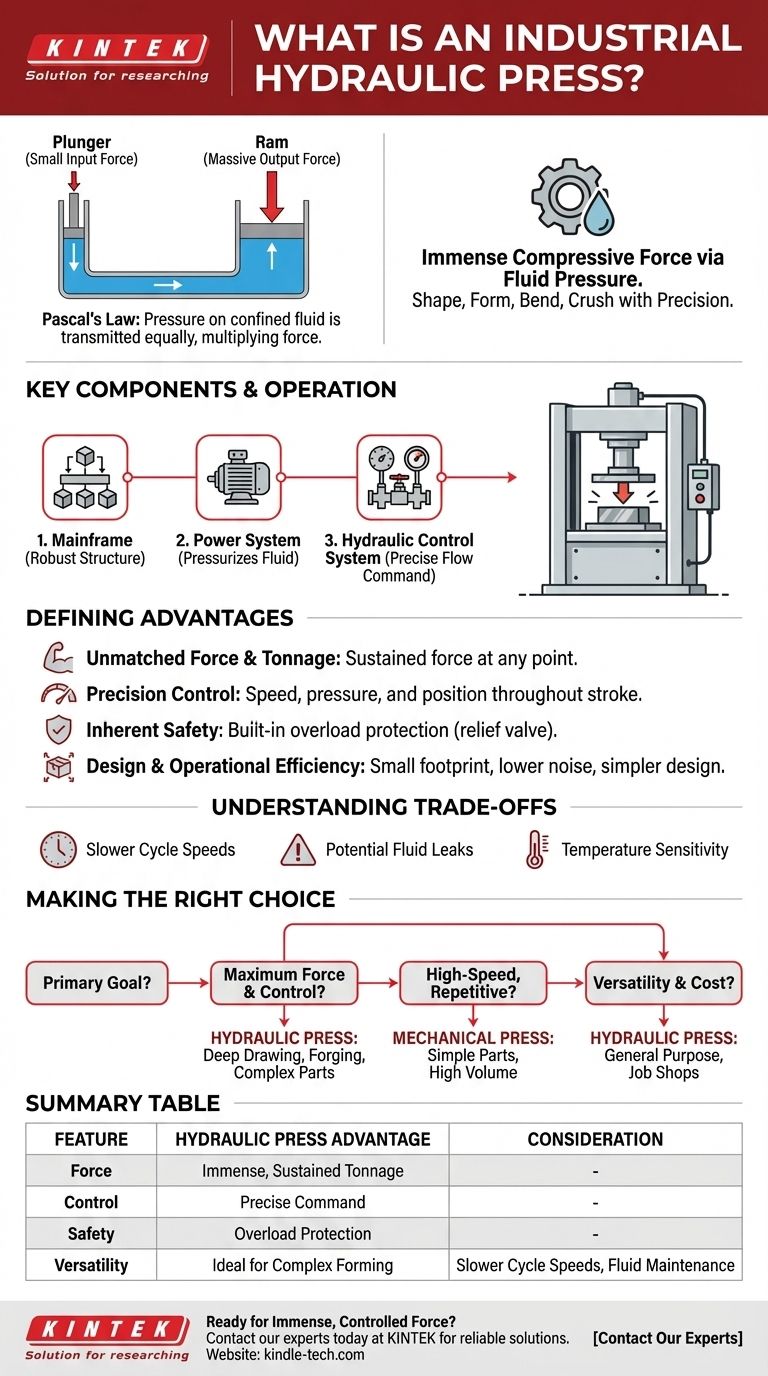

ビジュアルガイド
