蒸着とスパッタリングの違いとは？Pvd技術に関する重要な洞察

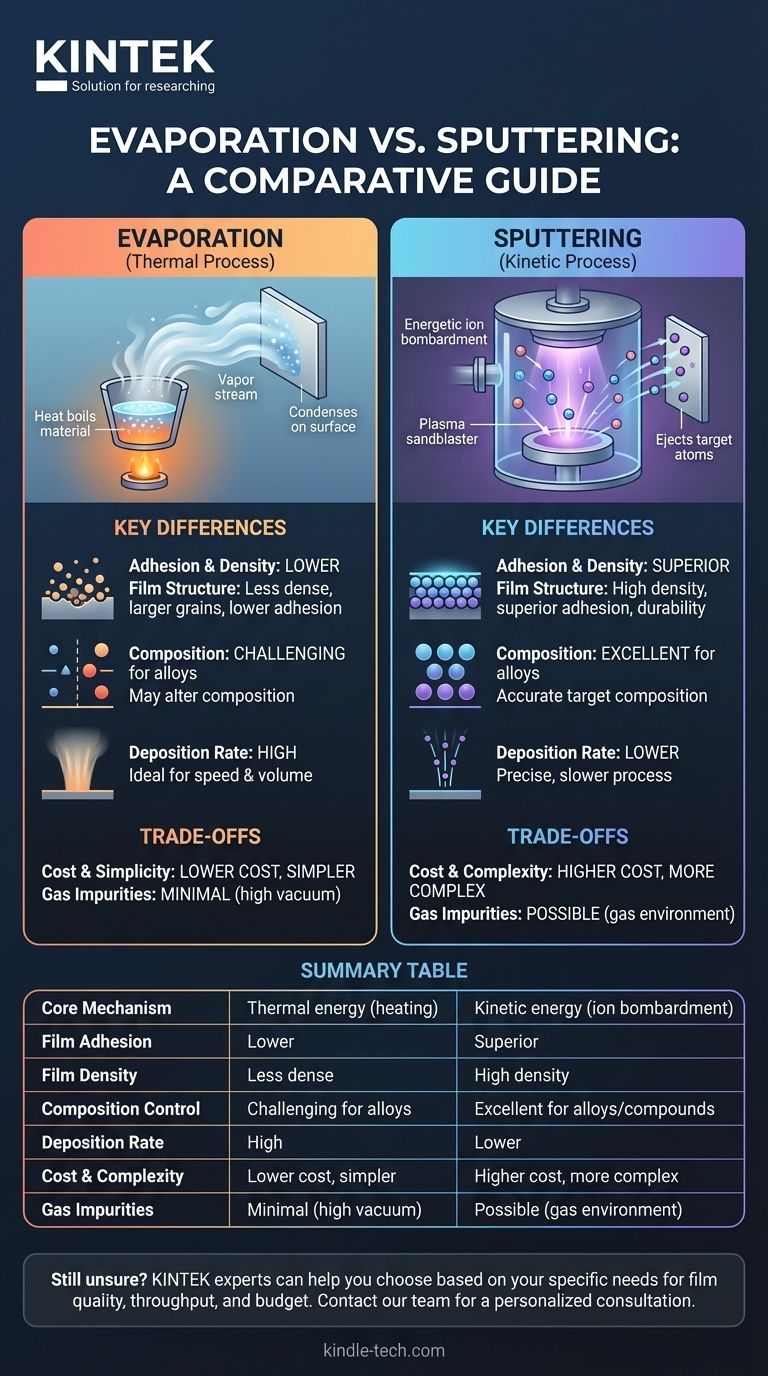

蒸発とスパッタリングは、どちらも薄膜形成に用いられる物理的気相成長（PVD）技術であるが、そのメカニズム、操作条件、結果が大きく異なる。蒸発は、材料が気化するまで加熱し、基板上に凝縮する蒸気流を形成する。対照的に、スパッタリングは高エネルギーのイオンを使用してターゲット材料と衝突させ、基板上に堆積する原子を放出する。スパッタリングは高いガス圧で作動し、膜の密着性と均一性に優れ、蒸着は蒸着速度が速く、高温材料に適している。以下、主な違いを詳しく説明する。

主なポイントを説明する：

1. 蒸着のメカニズム

蒸発:
- 熱エネルギーを利用して原料を気化させる。
- 材料は気化温度に達するまで加熱され（抵抗加熱や電子ビームなど）、蒸気の流れが発生する。
- 蒸気は基板上で凝縮し、薄膜を形成する。
スパッタリング:
- プラズマ環境下で、高エネルギーイオン（通常はアルゴンイオン）をターゲット材料に衝突させる。
- 衝突によってターゲットから原子やクラスターが放出され、基板上に堆積する。
- このプロセスは非熱的であり、熱よりも運動量移動に依存する。

2. 運転条件

蒸発量:
- 気相衝突を最小限に抑え、蒸気の直進軌道を確保するため、高真空環境（超低圧）が必要。
- 気化温度が高い材料に適している。
スパッタリング:
- 高いガス圧（5～15mTorr）で作動し、スパッタ粒子は基板に到達する前に気相衝突を受ける。
- ガスが存在することで粒子が熱化され、膜質が向上する。

3. 蒸着率

蒸発量:
- 一般的に、熱気化によって生成される強固な蒸気流のため、蒸着速度が速い。
- 運転時間が短いため、特定の用途ではより効率的です。
スパッタリング:
- 純金属を除き、一般的に蒸着速度は低い。
- 一度に単原子または小さなクラスターを排出するため、プロセスが遅くなる。

4. フィルムの品質と特性

蒸発量:
- 粒径が大きく、均質性に欠ける。
- エネルギッシュな粒子衝突がないため、膜の密着性が低い場合がある。
スパッタリング:
- 粒径が小さく、均質性に優れ、密着性の高い膜が得られる。
- スパッタされた粒子のエネルギー的な性質が、膜の密度と密着性を高める。

5. 堆積種のエネルギー

蒸発:
- 気化した粒子はエネルギーが低いため、フィルムの密度が低くなる。
- その結果、膜中の吸収ガスレベルが高くなることがある。
スパッタリング:
- スパッタされた粒子はエネルギーが高く、欠陥の少ない緻密な膜になる。
- また、エネルギーが高いため、膜中の吸収ガス量も減少する。

6. スケーラビリティと自動化

蒸発:
- プロセスの視線性のため、大面積コーティングの拡張性が低い。
- スパッタリングに比べ、自動化機能に限界がある。
スパッタリング:
- 拡張性に優れ、自動化により大量生産が可能。
- 非直視型プロセスのため、複雑な形状のコーティングに適している。

7. 材料適合性

蒸発:
- 熱気化に耐える高温材料に最適。
- 複数の材料を共蒸発させて合金を作ることができる。
スパッタリング:
- 金属、合金、セラミックスなど幅広い材料に対応。
- シーケンシャルスパッタリングにより多層コーティングが可能。

8. 用途

蒸発:
- 光学コーティングやメタライゼーションなど、高い成膜速度を必要とする用途によく使用される。
スパッタリング:
- 半導体製造や保護膜など、高品質で緻密な膜を必要とする用途に適している。

要約すると、蒸着とスパッタリングは独自の利点と限界を持つ、異なるPVD技術である。蒸着は高い成膜速度と簡便性に優れ、特定の高温用途に適している。一方、スパッタリングは、優れた膜質、拡張性、汎用性を備えており、高度な工業用途に理想的である。両者の選択は、材料特性、膜質、生産規模など、コーティング工程に特有の要件によって決まる。

総括表

側面	蒸着	スパッタリング
メカニズム	熱エネルギーが物質を気化させる。	高エネルギーのイオンがターゲットに衝突し、原子を放出する。
運転条件	高真空環境、高温材料に適している。	ガス圧が高く（5-15mTorr）、膜質が良い。
蒸着速度	高い蒸着率、短い運転時間。	純金属を除き、蒸着速度が低い。
膜質	粒径が大きく、均質性が低く、密着性が低い。	粒径が小さいほど均質性が高く、密着性が高い。
蒸着種のエネルギー	低エネルギー粒子、密度の低い膜。	高エネルギー粒子、欠陥の少ない高密度フィルム。
拡張性	拡張性が低く、自動化に限界がある。	拡張性が高く、大規模で複雑な形状に適している。
材料適合性	高温材料や合金作製に最適。	金属、合金、セラミックス、多層コーティングに対応。
用途	光学コーティング、メタライゼーション	半導体製造、保護膜
