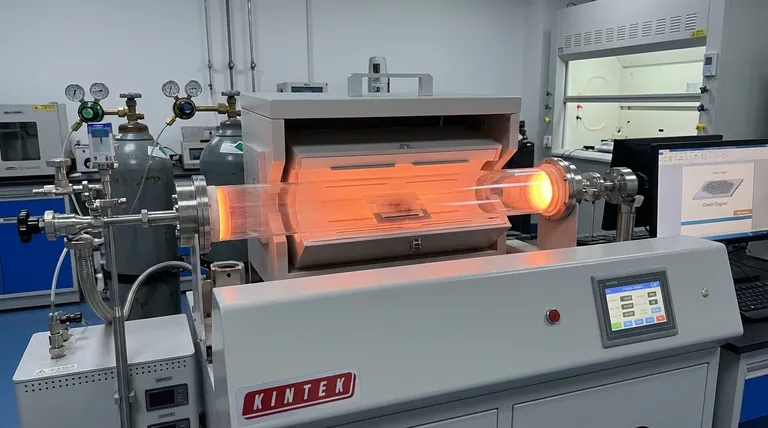

一般的な仮定に反して、ほとんどの化学気相成長（CVD）プロセスは触媒作用ではありません。それらは主に熱エネルギーによって駆動され、高温が前駆体ガスを分解して基板上に薄膜を堆積させます。しかし、触媒CVD（CCVD）と呼ばれる重要なサブ分野は、炭素ナノチューブやグラフェンのような一次元または二次元ナノ構造を成長させるという特定の目的のために金属触媒に依存しています。
核となる違いは次のとおりです。薄膜用の一般的なCVDは、反応を駆動するためにエネルギー（熱、プラズマ）を使用しますが、炭素ナノチューブのようなナノ材料用の特殊なCVDは、金属ナノ粒子（通常は鉄、ニッケル、またはコバルト）を核生成サイトとして使用し、成長をテンプレート化し、誘導します。
根本的な違い：熱プロセスと触媒プロセス
「CVD」という用語は、幅広いプロセスをカバーしています。触媒が必要かどうかは、作成しようとしている材料に完全に依存します。
一般的なCVDの仕組み：エネルギー駆動型分解
ほとんどのCVDプロセスは、コンピューターチップ上の二酸化ケイ素のような均一な薄膜を堆積させるために使用されます。
この文脈では、触媒はありません。反応は、チャンバー内の前駆体ガスにエネルギーを加えることによって開始されます。このエネルギーは、通常、熱（熱CVD）またはプラズマ（PECVD）から供給され、ガス分子の化学結合を破壊し、目的の原子を加熱された基板上に堆積させます。
触媒が不可欠になる場所：ナノ構造の成長
触媒の必要性は、非常に特殊な結晶構造、最も有名な炭素ナノチューブ（CNT）およびグラフェンを成長させる場合に生じます。
ここでは、均一な原子層を堆積させるだけが目的ではありません。プロセスは、特定の原子配置、つまりナノチューブの場合は巻き上げられたシート、グラフェンの場合は平坦な格子を形成するように制御されなければなりません。ここで金属触媒粒子が不可欠になります。
ナノ材料の成長における「触媒」の役割
CNTやグラフェンの成長という文脈では、「触媒」は通常、成長の種として機能する金属ナノ粒子です。最も一般的な金属は遷移金属グループに属します。
メカニズム：反応促進剤ではなく核生成サイト
金属粒子は、反応全体の活性化エネルギーを低下させるという伝統的な意味での触媒ではありません。代わりに、炭素含有前駆体ガス（アセチレンやエチレンなど）が分解できる液体または半液体のサイトとして機能します。
炭素原子は金属ナノ粒子に溶解し、過飽和になります。その後、炭素は析出して、ナノチューブやグラフェンシートの高度に秩序だったグラファイト構造を形成します。粒子は本質的に成長をテンプレート化します。
一般的な触媒金属
金属の選択は、結果として得られるナノ構造を制御するために重要です。最も広く使用されている触媒は次のとおりです。
- 鉄（Fe）：高活性で費用対効果が高く、単層および多層CNTの両方の成長によく使用されます。
- ニッケル（Ni）：もう1つの非常に効果的な触媒で、明確なグラファイト構造を生成することで知られています。
- コバルト（Co）：収率を改善し、単層CNTの直径を制御するために、他の金属（Feやモリブデンなど）と組み合わせて使用されることがよくあります。
これらの金属は通常、薄膜として基板（シリコンや石英など）に堆積され、加熱すると脱湿して必要なナノ粒子を形成します。
触媒CVDのトレードオフを理解する
ナノ材料合成に不可欠である一方で、触媒の使用は、標準的な薄膜堆積には存在しない独自の課題をもたらします。
触媒の調製と制御
金属ナノ粒子のサイズは、炭素ナノチューブの直径を直接決定します。均一なCNTを成長させるためにナノ粒子の均一な分布を作成することは、重要な工学的課題です。
触媒毒性
前駆体ガス中の不純物（硫黄など）は、触媒粒子を「毒性」させ、非晶質炭素に包み込まれる可能性があります。これにより粒子が不活性化され、成長プロセスが停止します。
成長後の精製
成長が完了すると、最終製品には目的の炭素ナノ構造と金属触媒粒子の両方が含まれます。ほとんどの電子または生体医療用途では、これらの金属不純物は、ナノ材料を損傷する可能性がある強力な酸洗浄によって除去する必要があります。
目標に合った適切な選択をする
触媒が必要かどうかは、目的の最終製品によって完全に決まります。
- 炭素ナノチューブやグラフェンの成長が主な焦点である場合：核生成および成長サイトとして機能するために、鉄、ニッケル、コバルトなどの金属触媒を使用する必要があります。
- 標準的な薄膜（例：二酸化ケイ素、窒化ケイ素、またはアモルファスシリコン）の堆積が主な焦点である場合：触媒は使用しません。反応は、熱やプラズマなどの外部エネルギーによって完全に駆動されます。
最終的に、CVDプロセスが純粋に熱的であるか、その構造をガイドするために触媒を必要とするかは、材料の目標によって決まります。
要約表：
| プロセスタイプ | 主な目標 | 触媒使用？ | 一般的な触媒 |
|---|---|---|---|
| 一般的な熱/プラズマCVD | 薄膜堆積（例：SiO₂） | いいえ | N/A |
| 触媒CVD（CCVD） | ナノ構造成長（例：CNT、グラフェン） | はい | 鉄（Fe）、ニッケル（Ni）、コバルト（Co） |
