原子層堆積（ALD）の核心は、超薄膜作成における比類のない制御を提供することです。その主な利点は、複雑な表面に対する卓越したコンフォーマリティ（密着性）、原子レベルでの正確な膜厚制御、そして高度に均一で高密度の膜を生成する能力です。これらの利点は、その独自の自己制限的な層ごとの成長メカニズムから直接もたらされます。
材料を表面に「吹き付ける」従来の堆積方法とは異なり、ALDは1原子層ずつ慎重に膜を「構築」します。この根本的な違いがすべての利点の源であり、最も複雑な3D構造上でも欠陥のない膜の作成を可能にします。
基礎：ALDがいかにして精度を達成するか
ALDの利点を理解するには、まずそのプロセスを理解する必要があります。これは連続的な堆積ではなく、離散的で自己終結的なステップのシーケンスです。
自己制限反応
このプロセスは、化学前駆体の逐次的なパルスに依存します。最初のガス前駆体が導入され、基板上に単一の安定した化学層（単層）を形成します。重要なのは、この反応は表面全体が覆われるとそれ自体で停止することです。
その後、過剰な未反応ガスはチャンバーからパージ（除去）されます。
次に2番目の前駆体が導入されます。これは最初の層でのみ反応し、最終材料の単一で極めて薄い層の堆積を完了させます。その後、このサイクルを繰り返して膜を構築します。
真の層ごとの成長
各反応サイクルは自己制限的であるため、予測可能で固定された量の材料が追加されます。したがって、最終的な膜厚は実行されたサイクルの数によって決まります。これにより、他の堆積技術に影響を与える反応物流量や幾何学的形状の複雑さが排除され、設計者は最終的な厚さを直接デジタル制御できるようになります。
主な利点の解説
独自のALDプロセスは、他の薄膜堆積方法と比較して、いくつかの強力で明確な利点に直接つながります。
比類なきコンフォーマリティ
このプロセスは、露出したあらゆる領域に拡散できる気相前駆体に依存しているため、ALDは高度に複雑な三次元構造を完全に均一にコーティングできます。
これには、深く狭いトレンチや多孔質材料が含まれ、すべての表面で一貫した膜厚を実現します。これはスパッタリングのような線視線（line-of-sight）法に対する大きな利点です。
原子スケールでの膜厚制御
膜の成長は反応サイクルのカウントの直接的な関数であるため、オペレーターはオングストロームレベルの精度（1オングストロームは1ナノメートルの10分の1）を達成できます。
このレベルの制御は、性能が原子スケールでの寸法によって決定される現代のナノエレクトロニクス、光学、量子デバイスにとって不可欠です。
優れた膜質と均一性
層ごとのプロセスにより、信じられないほど高密度で連続的でピンホール（微細な穴）のない膜が生成されます。これにより、湿気や化学的攻撃に対する優れたバリア特性が得られます。
さらに、各サイクル中に表面反応が完了する時間が与えられるため、300mmシリコンウェハのような大面積基板全体で膜厚が驚くほど均一になります。
低温堆積
ALDは、化学気相堆積（CVD）などの同等の方法よりもはるかに低い温度で実施できることがよくあります。
これにより、ポリマー、プラスチック、完全に製造された電子デバイスを含む温度に敏感な基板上に高品質の膜を堆積するのに理想的な選択肢となります。
トレードオフの理解
いかなる技術にも限界はあります。客観的であるためには、ALDが最適ではない箇所を認識する必要があります。
主な欠点：堆積速度
ALDの細心の注意を払った周期的性質は、本質的に遅いプロセスとなります。各前駆体パルスの間にチャンバーをパージするのに時間がかかります。
数十ナノメートルの厚さの膜を構築するには、はるかに高速なバルク堆積方法と比較して、時間とコストがかかる可能性があります。
前駆体化学とコスト
ALDは、必要な自己制限的挙動を示す、非常に反応性の高い化学前駆体のペアに依存しています。これらの特殊な化学物質を開発または調達することは、困難で高価になる可能性があります。
適切な前駆体がまだ特定または商業化されていないため、すべての材料がALDで容易に堆積できるわけではありません。
目的のための適切な選択
ALDを選択することは、その独自の能力がアプリケーションで要求されるかどうかに基づく戦略的な決定です。
- 複雑な3Dナノ構造を完全にコーティングすることに主な焦点を当てている場合： その卓越したコンフォーマリティにより、ALDはおそらく唯一の実行可能な方法です。
- サブナノメートル膜厚精度を達成することに主な焦点を当てている場合： ALDの層ごとの制御は比類がなく、高度なエレクトロニクスや光学に不可欠です。
- 厚い膜を迅速かつ費用対効果の高い方法で堆積することに主な焦点を当てている場合： ALDの遅い速度は大きなトレードオフであるため、CVDやPVDなどの代替方法を検討する必要があります。
結局のところ、ALDを選択することは、堆積速度を犠牲にして比類のないレベルの精度と完全性を得るという戦略的な決定です。
要約表：
| 利点 | 主な特徴 | 主な用途 |
|---|---|---|
| 比類なきコンフォーマリティ | 複雑な3D構造への完全に均一なコーティング | 深いトレンチ、多孔質材料のコーティング |
| 原子スケールでの膜厚制御 | 反応サイクル数を数えることによる正確なデジタル制御 | ナノエレクトロニクス、先端光学 |
| 優れた膜質 | 高密度でピンホールがなく、非常に均一な膜 | 高性能バリア、大面積基板 |
| 低温プロセス | 温度に敏感な材料への穏やかな堆積 | ポリマー、事前製造されたデバイスのコーティング |
研究室に原子レベルの精度を統合する準備はできましたか？
あなたの研究や生産が、完全なコンフォーマリティと原子スケール制御を伴う欠陥のない薄膜を要求する場合、KINTEKが精密さにおけるあなたのパートナーです。ALD技術と実験装置に関する当社の専門知識は、複雑なナノ構造のコーティングや究極の膜質の達成における課題を克服するのに役立ちます。
当社は、以下を必要とする研究室向けにソリューションを専門としています：
- 完全な3Dコーティング： 最も複雑な表面上でも均一な膜を実現します。
- 妥協のない精度： 膜厚をオングストロームレベルまでデジタル制御します。
- 優れた材料性能： 重要な用途向けに高密度でピンホールのない膜を開発します。
ALDがあなたのプロジェクトをどのように前進させることができるかについて話し合いましょう。今すぐ専門家にご連絡いただき、お客様の特定のニーズに合ったソリューションを探ってください。

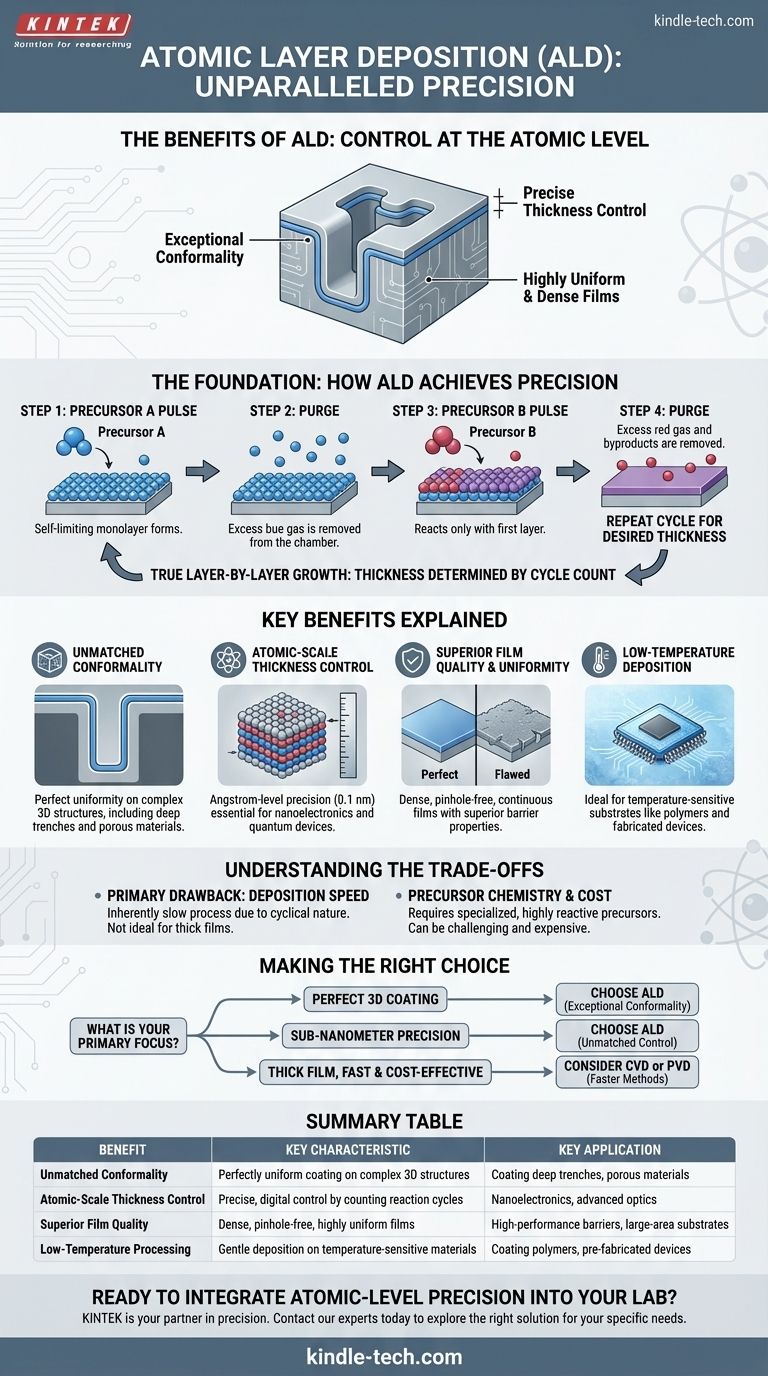

ビジュアルガイド
